Як Новомосковскть електричні схеми - простий фото і відео курс для початківців

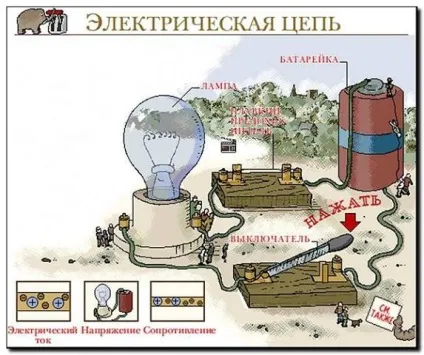

Що таке електрична схема

Це графічне зображення, де вказані всі електронні елементи, пов'язані між собою провідниками. Тому знання електричних ланцюжків - це запорука правильно зібраного електронного приладу. А, значить, основне завдання збирача - це знати, як на схемі позначаються електронні компоненти, якими графічними значками і додатковими літерними або цифровими значеннями.

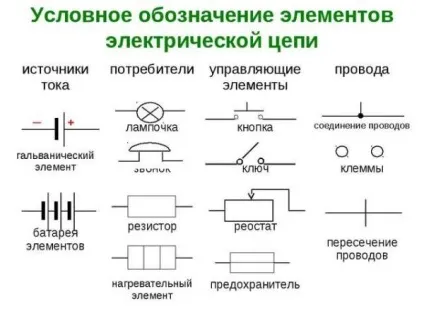

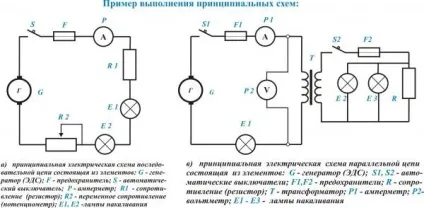

Всі принципові електричні схеми складаються з електронних елементів, які мають умовне графічне позначення, коротше УЗО.

Для прикладу дамо кілька найпростіших елементів, які в графічному виконанні дуже схожі на оригінал. Ось так позначається резистор:

Як бачите, дуже схоже на оригінал. А ось так позначається динамік:

Те ж велику схожість. Тобто, існують деякі позиції, які відразу ж можна впізнати. І це дуже зручно. Але є і абсолютно несхожі позиції, які або треба запам'ятати, або треба знати їх конструкції, щоб легко визначати на принциповій схемі. Наприклад, конденсатор на малюнку знизу.

Той, хто давно розбирається в електротехніці, то знає, що конденсатор - це дві пластинки, між якими розміщений діелектрик. Тому в графічному зображенні був і обраний цей значок, він в точності повторює конструкцію самого елемента.

Найскладніші значки у напівпровідникових елементів. Давайте розглянемо транзистор. Необхідно відзначити, що у цього приладу три виходи: емітер, база і колектор. Але і це ще не все. У біполярних транзисторів зустрічаються дві структури: «n - p - n» і «p - n - p». Тому і на схемі вони позначаються по-різному:

Як бачите, транзистор за своїм зображенням на нього-то і не схожий. Хоча, якщо знати структуру самого елемента, то можна збагнути, що це саме він і є.

Що позначають літери і цифри

Тепер цифрове позначення. Зрозуміло, що в будь-якій електронній схемі завжди знайдуться елементи одного значення, тобто, однотипних. Тому кожну таку деталь пронумеровують. І вся ця цифрова нумерація йде від верхнього лівого кута схеми, потім вниз, далі вгору і знову вниз.

Увага! Фахівці називають таку нумерацію правилом «І». Якщо зверніть увагу, то рух по схемі так і відбувається.

І останнє. Всі електронні елементи мають певні свої параметри. Їх зазвичай також прописують поруч зі значком або виносять в окрему таблицю. Наприклад, поряд з конденсатором може бути вказана його номінальна ємність в мікро- або пікофарад, а також номінальне його напруга (якщо така необхідність виникає). Взагалі, все, що пов'язано з напівпровідниковими деталями повинно обов'язково доповнюватися інформацією. Це не тільки спрощує читання схеми, але і дозволяє не помилитися при виборі самого елемента в процесі складання.

Іноді цифрові позначення на електросхемах відсутні. Що це означає? Наприклад, взяти резистор. Це говорить про те, що в даній електричній схемі показник його потужності не має значення. Тобто, можна встановити навіть самий малопотужний варіант, який витримає навантаження схеми, тому що в ній тече струм малої сили.

І ще кілька позначень. Провідники графічно позначаються прямий безперервної лінією, місця пайки точкою. Але врахуйте, що точка ставитися тільки в тому місці, де з'єднуються три або більше провідників.

Висновок по темі
