Як намалювати прямокутник в autocad

У цьому уроці Ви дізнаєтесь як в Автокад побудувати прямокутник на прикладі побудови листа формату А3 з основним написом.

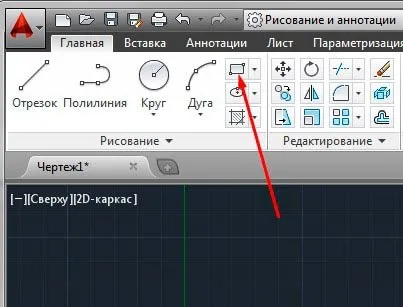

Команда дозволяє креслити прямокутники в просторі моделі або аркуша. Спочатку потрібно вказати місце розташування першого кута прямокутника.

Після вказівки 1 - го кута. потрібно ввести інформацію про розташування другого. Через 1 - й і 2 - й кути завжди проходить діагональ прямокутника. Якщо точно відомо. де другий кут потрібно розташувати. то досить просто клацнути мишкою в тому місці. де він буде

Якщо є необхідність поставити прямокутник якихось певних розмірів, але без видимих ​​орієнтирів другого кута, то алгоритм побудови трохи зміниться. Після завдання першого кута потрібно перевести курсор в командний рядок і натиснути на слові "Розміри" яке там з'явилося як тільки ми задали перший кут. Після вибору режиму завдання розмірів, потрібно буде ввести довжину і висоту прямокутника. Після кожного введеного числа натискаємо Enter.

Після введення розмірів, програма знову зажадає задати другий кут прямокутника, але на цей раз, мається на увазі не точне місце розташування, а орієнтація прямокутника на кресленні, щодо першого кута
