Як на карті позначається болото як позначається яр

На карті позначається болото

На топографічних картах непрохідні болота заштриховуєш синім по горизонталі (вся площа болота). Прохідні болота- такий-же штрих, тільки заштріховивается неповністю.

Обриви (яри) позначаються коричневої лінією з зубчиками, ями- лінія з зубчиками замкнута кругом (зубчики всередину, якщо назовні це вже бугор)

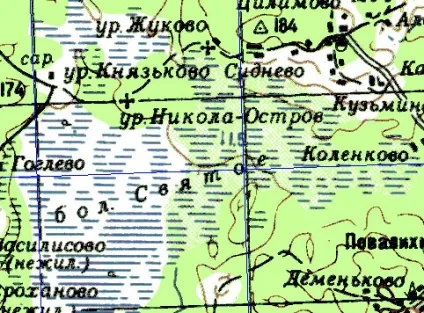

На карті позначено болото. Низинне лісове та осоково-очеретяне болото. (Див. На червону стрілку).

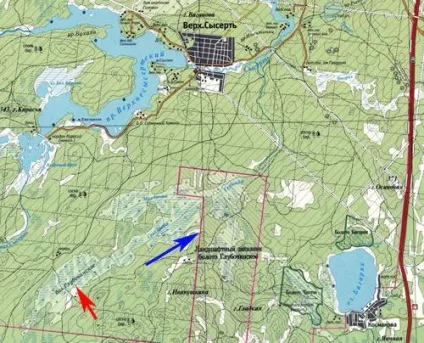

Тут великий болотяний масив.

В позначенні боліт можуть бути ось такі нюанси.

Ну а тепер питання по темі :)

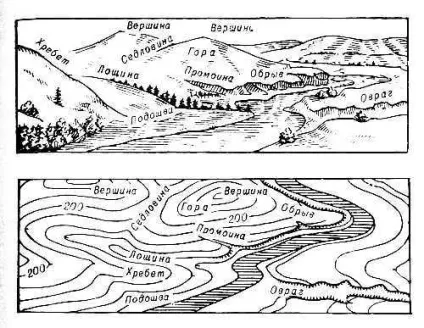

Детальніше до ярів. На зображенні (в нижньому правому куті) бачимо намальований яр і на наступній картинці, то як він повинен виглядати на карті. .

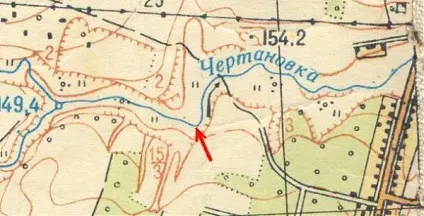

На карті добре видно схил яру.

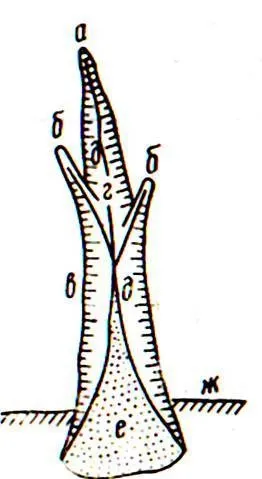

Схема яру (докладний опис).

а - вершина. б - отвершкі. в - брівка. г - тальвег. д - укоси. е - конус виносу. ж - брівка балки (долини).

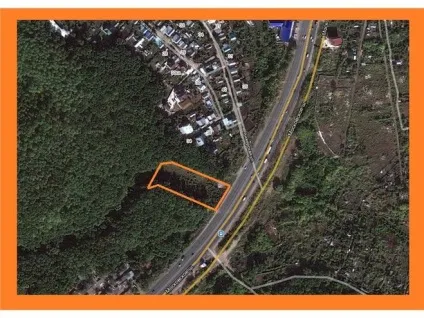

На фотографії Орлов яр, в Самарі. Відходить у глиб лісу.
