Привіт всім соратникам!
Будь вижівальщік погодиться, що бутилкорез - річ дуже корисна. З його допомогою можна розрізати пластикову пляшку на довгу тонку стрічку, заміну мотузці. Застосування такої стрічки настільки різноманітно, що може стати самостійною темою. Я хочу розповісти про те, як я такий бутилкорез виготовив, і як ним користуватися.
В Інтернеті я знайшов кілька варіантів конструкції бутилкореза. Можливо, я погано шукав, але всі вони були стаціонарними: для роботи їх треба було прикріпити до столу, дошці або дереву. Плюс до того, у них був істотний мінус: вони були незручні в транспортуванні. Незручні для упаковки в рюкзак, а в кишеню і зовсім не вмістяться. Мені захотілося створити бутилкорез компактний, простий у виготовленні, зручний в роботі, що уміщається в кишені. Ось що вийшло.

Для виготовлення бутилкореза знадобилося два відрізки пластикової водопровідної труби: один - діаметром 20 мм, 12 сантиметрів завдовжки, і інший - діаметром 30мм, довжиною 15-20мм. Внутрішній діаметр короткої трубки 22мм, і вона надівається на довгу з помітним зазором.

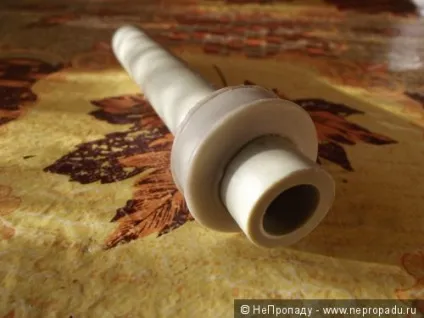

Щоб ліквідувати цей зазор, я оплавилася торець короткої трубки біля полум'я газової плити і притиснув його до гладкої поверхні (дну тарілки). Розм'якшений пластик розплющився, і внутрішній діаметр зменшився. Відразу ж, поки пластик не затвердів, я надів цю трубку на тонку і дочекався, поки охолоне. Пластик зовнішньої трубки щільно охопив внутрішню.

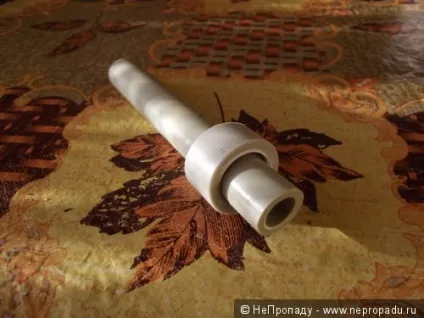

Те ж саме я повторив з другим торцем. В результаті зовнішня трубка щільно села на внутрішню, і перемістити її можна було лише, застосувавши помітне зусилля.

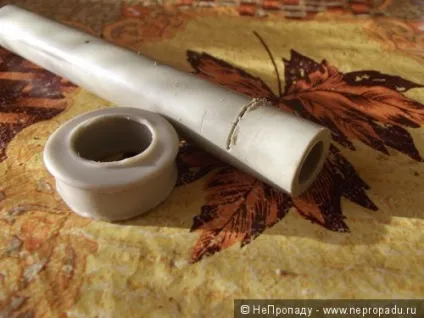

Приблизно в 25мм від кінця довгої трубки ножівкою по металу я зробив поперечний пропив майже до середини діаметру.

Важливо, щоб пропил не дійшов до центру, інакше кут між лезом і трубкою буде тупим, і пластик пляшки не буде притискатися до трубки при розрізанні.

На цей пропив завдав розплавлений клей, той, який у вигляді стрижнів для «пістолетів» продають в будь-якому будівельному магазині.

Цей же клей завдав на нагріте шматочок леза від канцелярського ножа.

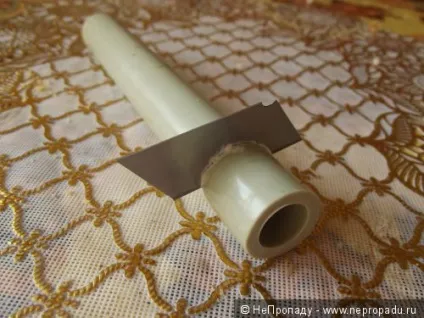

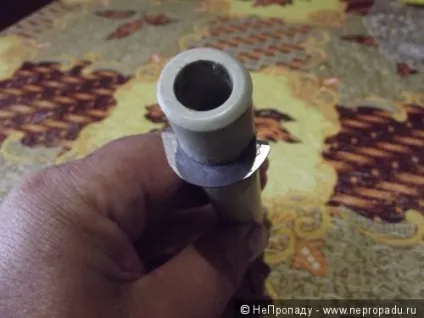

Нагрівання над полум'ям газової плити і трубку, і лезо, і розплавивши клей, я вставив лезо в пропив і дочекався застигання.

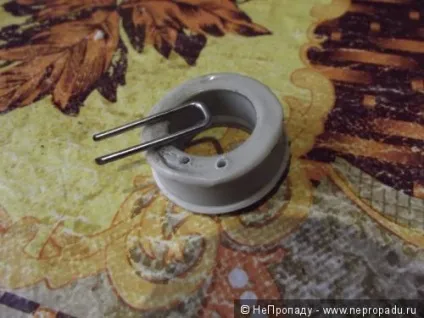

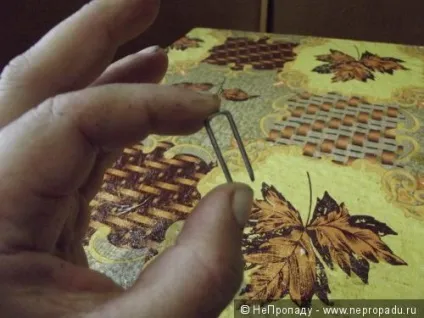

Потім я зайнявся короткою трубкою. З міцного дроту (я використовував спицю від парасольки) я зігнув П-образну дужку довжиною близько 25мм.

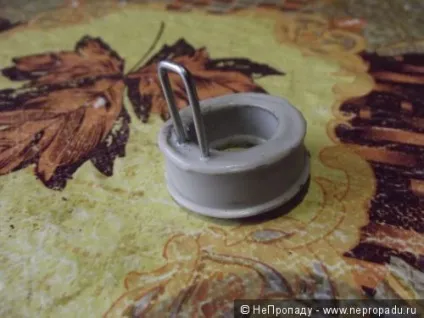

У торці трубки (надалі я буду називати її регулюючим кільцем) я просвердлив два некрізних отвори,

в які вставив ніжки дротяної дужки.

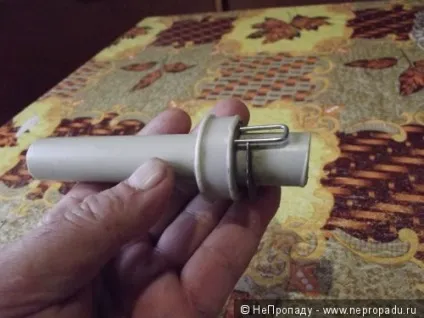

Кільце надів на трубку. Залишилося на наждаку сточити частина леза, яка виступає за габарити регулює кільця.

Цю операцію треба проводити не поспішаючи, щоб лезо не нагрівся, і клей не розплавився. Апарат готовий!

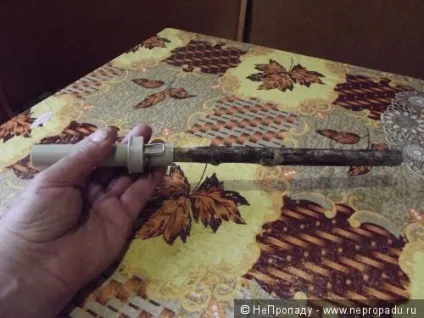

Для роботи треба підібрати невелику паличку і вставити її в трубку.

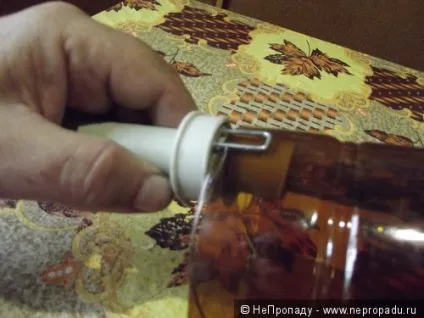

На неї буде надіта Розбита пляшка. Відстань від регулюючого кільця до леза визначає ширину стрічки. Переміщаючи кільце, встановлюємо потрібну ширину стрічки. Дротова дужка притискається до леза. Якщо ви правша, то вам зручніше працювати, притиснувши її з цього боку:

а якщо лівша - то з цієї:

У пляшки рівно, бажано ножицями, відрізається дно і шийку з «плічками», залишається тільки циліндрична частина. На торці надрізається «хвостик», гострий на кінці, поступово розширюється до необхідної ширини. «Хвостик» вставляється під дротяну дужку, між лезом і регулюючим кільцем, інша частина пляшки - теж під дужкою, але по інший бік леза.

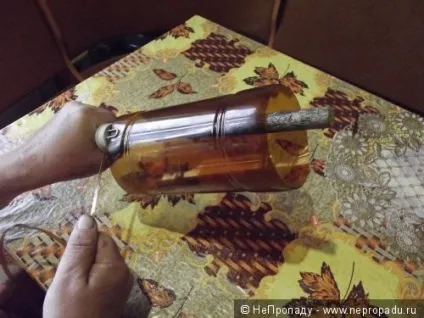

Тягнемо за хвостик, і з апарату виходить потрібна нам стрічка.

Важливо, щоб стрічка після різу притискалася до трубки, проходячи між лезом і кільцем. Це забезпечить правильне положення пляшки і правильне розрізання.

Мені така конструкція сподобалася. Легкий, компактний, легко вміщається в кишені, не має гострих виступаючих деталей, простий у виготовленні і в роботі.

Конструкція відмінна. На відміну від тієї, яку пропонує адвокат Єгоров (воно і по конструкції видно, що не інженер). Недоробленість місце - ніж, але думаю це легко вирішується. Ніж не клеїмо, а просто вставляємо (навіть не обточуючи). Додамо одну детальку - напівциліндр (внутрішній діаметр приблизно дорівнює наружнему діаметру великого кільця, довжина така, що б накривала ніж на 3-5 мм.), Яку кріпимо шурупами (гвинтами) поверх великого кільця. Ось ця деталька фіксує ніж в пазу і дозволяє його легко замінити. Вона-ж захищає руки від будь-якого контакту з ножем. Ну і як бонус - ножа ДВА, ліворуч і праворуч від кільця, накриті одним напівциліндра. Налаштовані на різний розмір (тоді велике кільце взагалі можна зафіксувати жорстко.).
