Ми задумалися про те, що якось мало у нас в місті недорогих і в той же час відмінно виглядають комп'ютерів. Подумали трошки ще й вирішили створити не просто комп'ютер, а ціле робоче місце для естета.
Частина перша. Коротеньке вступ.
По збірці корпусу формату itx не сильно відрізняються від своїх великих побратимів. Збирати їх не складніше і не легше.

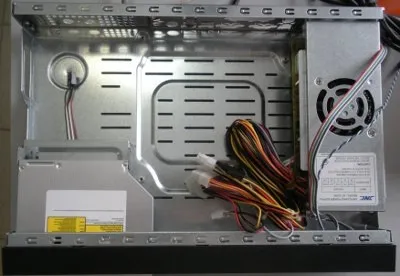

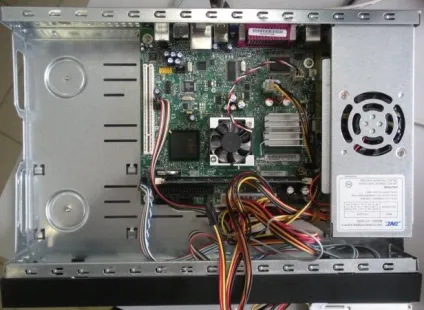

Ось зовнішній вигляд корпусу JNC I-Case 108 mini ITX зсередини.

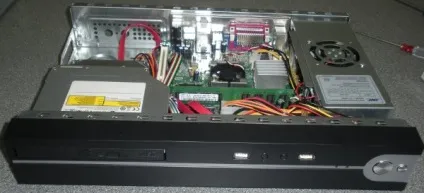

Материнської плати досить просторо в цьому корпусі, а оскільки блок живлення не має внутрішньої бокової стінки, охолоджуючий всю систему потік повітря безпріпятственно "ганяється" одним вентилятором.
Жорсткий диск і привід кріпляться на одне шасі, котре потім кріпиться до корпусу. Дуже зручно.
HDD у нас звичайного формату 3,5 ", а привід ноутбучний.
Частина третя. Slim power sata.
Найбільша проблема, з якою ми зіткнулися під час збирання, це звідки взяти харчування для нашого приводу.
Інтерфейс у нього - самий звичайний sata, а от харчування дещо інше.

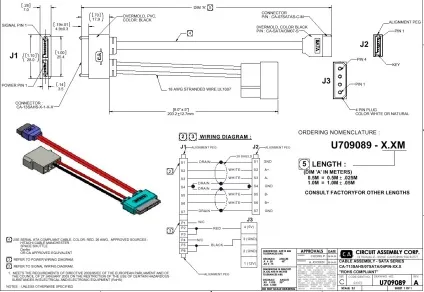

Я, після деякого часу пошуків в інтеренет, з'ясував, що підключатися він повинен через ось такий перехідник, котрий, в комплект ні до корпусу ні до приводу не йде:
Довелося робити його самим. Чим ми і зайнялися. Це виявилося не складно і в цілому нам знадобилося хвилин 15.
Подивилися терморегулятори по даташіту:
Зібралися з духом і приступили.
Взяли стандартний перехідник живлення для sata і витіщілі з нього всі контакти.

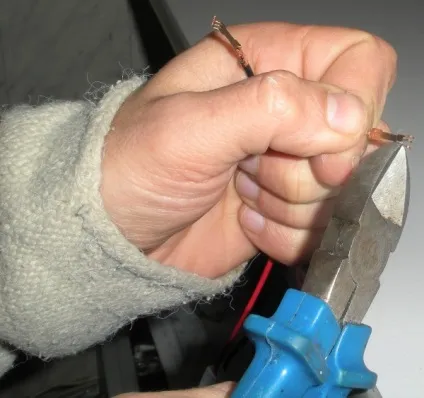

Потім відкусили бокорезами зайві ноги. До речі, харчування у ноутбучних приводів тільки 5V, з цього жовтий і другий чорний провід нам не потрібні.
Має вийти ось так:
Оскільки роз'єм живлення SlimSata коротше звичайного харчування SATA, наш перехідник-заготовку довелося обрізати.
Ну а потім просто вставити назад дроти і "лапки" роз'єму. У процесі розбирання роз'єм трішечки поламався і його довелося клеїти, але на його живучість це не вплинуло!
Напевно, добре використовувати нагрітий ніж, тоді пластик точно не буде тріскатися. Ну, тепер ми досвідчені :)
Це все зайві запчастини :)

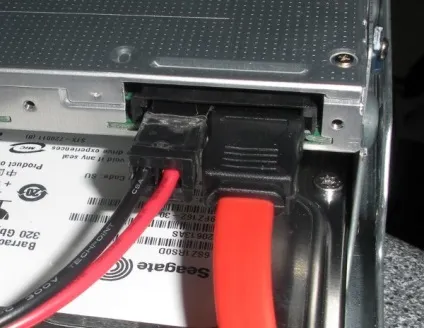

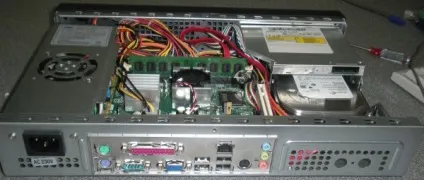

А ось як це виглядає в корпусі.
Закінчивши зі складанням і намилувавшись результатом, поставили на нього UBUNTU, яка жодним чином не обмежило наш комп'ютер в функціональності, а до того ж позбавила від необхідності купувати і ставити додатковий антивірус, оскільки в linux віруси погано виживають - їм тут їсти нема чого :)

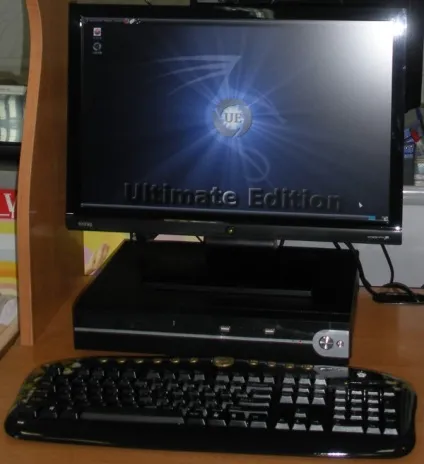

Частина третя. милуємося :)

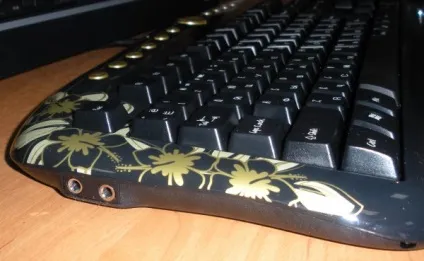

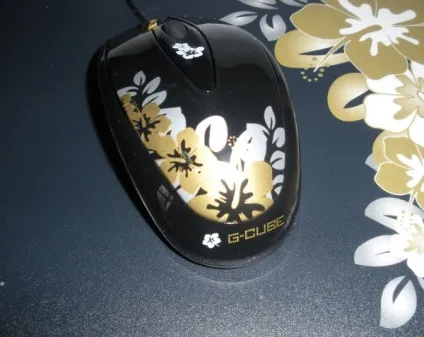

Для стильного комп'ютера ми вирішили використовувати стильну мишку та клавіатуру з набору A4 G-Cube GKSA-2803SS USB.
Ціна всього набору вийшла всього 10255 рублів, що зовсім не дорого для такої класної машинки.
В цілому вийшло дуже гармонійне і красиве рішення. Всі бажаючі помилуватися безпосередньо цим красенем, можуть задовольнити своє любовитство у нас магазині на Гоголівській 11 "а" :).
Ми завжди раді гостям і нашим постійним клієнтам.
Стильно. В якому місці. По-друге не практично, за ті ж гроші можна зібрати більш потужний системник. А по-третє як там з охолодженням?
Чомусь же не стильно? Тонкий корпус - тонкий привід. Все виконано в черносеребрістом кольорі (струм клавіатура з мишкою злегка виділяється). Але клавіатура і монітор сочитаются глянцевими поверхнями.
Думаю стиль все-таки є.
Не практично? - Маленький розмір - це практично. Низький рівень споживання енергії (системник споживає менше ста ват) - теж.
Охолодження - сьогодні вже більше семи годин відпрацював - збоїв немає! Темпіратура, яку показує сетап материнки - CPU - 70 / internal - 55 / external - 47. Кулер на чіпсеті зараз стоїть - значить йому не "жарко".
Можу з приводу шуму сказати - кулер в БП шумить помітно
) Прикольно!
Чекайте огляд про ПК який ми на сервісі зібрали з сторо магнітоли :)
Чекаємо! Цікаво буде подивитися!
на itx знайомий збирав в старій vhs'ке :) благо всього 4 стійки використовується, свердлити багато не довелося.
Raskaloff, практика показує що чіпсети використовуються на платі гріє значно, думаю відразу заміна радіатора + термопасти як мінімум.
За темпіратура постежимо. Але можу одразу сказати, що таких мамок продали досить багато і нічого не переделовать. Претензій та шлюбу поки не було! (Тьху-тьху-тьху - щоб не наврочити) :)
До речі, щодо ціни! На Інтел підібрати дешевше з того, що є зараз у нас. за умови залишити незмінними гвинт і пам'ять, неполучается. На AMD - так!
PC800 Hynix-1 - 495р
1141672 HDD 80 Gb Seagate Barracuda SATA-II 7200 ST380215AS 2Mb - 1395р
1291673 Монітор TFT 17 "Acer AL-1716Fs 5ms, SILVER / BLACK - 4199р
1471471 Клавіатура + миша A4 KB-720620D (KB-720 + OP-620D) Black PS / 2 - 410р
наша ціна в роздробі виходить 10758р
килимок подаруємо;))
ну а якщо хто зважиться 10 шт таких взяти по віддамо по 9999р
ну а софт на розсуд клієнта
супер! ще б мониторчик на AL1716Fb поміняти і вийде не тільки максимально дешево, але і максимально однотонно :)
хоча, яка суть різниця якого кольору окантовка монітора :) але вибір є і це радує!
Прикольно, ток відсутність приводу злегка урізує функціонал. Можна було-б і гвинт прибрати, щоб завантажити - по мережі! Можна в "кризовий" час (секретарю, менеджеру, комірнику, бухгалтеру) термінал поставити. Пам'яті гіг - так нафік для терміналу гіг пам'яті! Мінімум 512? - можна купити - її! Монік 17 "- розкіш! Знайдемо 15" за 3500 (ну, наприклад такий Монітор TFT 15 "BenQ T52WA black (400: 1, 8ms, 160/160) Можна ще пошкребти по засіках і знайдемо там мишку і клаву (чернінькіе) в сумі за 280р
Разом: економія
2500р (за умови, що маку НЕ BLKD201GLY2A а BLKD945GCLF (все-таки на атоми))
. Кому потрібна предметна конфігурація можу викласти (вийшло 8300, а зі знижкою по віп карті - 7890)!
. Можна і далі - сокет 754 ще продається :)
. А взагалі тема у нас інша :)
Для Slimline Power годі й відкушувати ноги! Перевірив особисто.
Так переходнічёг на слімсата в 1млнном місті Вінниця знайшов в 1м місці за полстоимости самого приводу - так що статейка дуже допомогла
Купив корпус JNC 108 mini ITX как не странно в коробочок з корпусом мені без всяких питань поклали проводочік слим сата, а в корпус я встромив матеріночку ASUS AT4NM10-I + CPU Intel Atom D410. Дуже мила сістемка вийшла. Але необошлось без проблем: кулер на блоці живлення досить гучний та й після 30 хвилин роботи якір куллера піднявся і почав тертися про решітки корпусу БП. А індикатор активності гвинта відмовлявся подовать будь-які ознаки життя. Після того як я снала передню понелі Убіді в тому що контакт на червоненькі світлодіод не була чітким пршлось знімати ізоляцію і пропоювати проводочки. В іншому система мені подобається в майбутньому хочу поміняти кулер, щоб тихіше був. Система в іншому гріється досить сильно на дотик, але при роботі комп'ютера протягом 34 годин безперервної роботи проблем зависань і гальм не помічено. Дивились кіно, слухали музика, працювали в офісі, все ок. Система вийшла за ціною наступної перераховую.
MB iNM10 ASUS AT4NM10-I + CPU Intel Atom D410 [miTX] -2436 р.
Case JNC 108 mini ITX Black coating 120W with SATA [mITX] -1256 р.
DDR2 Kit 2x1024Mb PC8500 Kingmax - 1590 р.
HDD 500 Gb WD (7200) 32Mb cache SATAII [WD5001AALS] - 1799 р.
всього: 7081 р.
Ага щодо охолодження візьму на замітку, спасибо огромное за підказку.
Шкода тільки що у цій моделі материнки немає ноутбучного слота для підключення ноутбучного модуля wi-fi, я хчу спробувати на внутрішні контакти USB підвісити Dlink DWA110 і залишити його в нутрі корпусу на двосторонньому скотчі щоб не тіпає. Щоб не займати анешніі порти системи. Можна звичайно поряд поставити активний усбішний хаб, але не хочеться.
от не знаю тільки чи буде високочастотний радіосигнал від модуля впливати на іншу частину системи. Може прийдеться придумувати якийсь нитка екран!
Привід я задумав купити зі слотової завантаженням дисків наприклад ось цей DVD ± RW SONY-Optiarc AD-7670S SATA, Slim
ось так він виглядає.
DVD ± RW SONY-Optiarc AD-7670S SATA, Slim
з ним система буде закінченою.
Токо їх ніде не дістати.
Один раз дивом вицепіл в день банкрутства магазину.
Другий раз оптіарк із слотової завантаженням випадково виявив в USB-контейнері 3Q і взяв не замислюючись,
вилучив цю рідкість і в вертикальний HTPC.
І все. Навіть на алі-експрес немає.
Згоден - хто юзает лоткові slimODD або 5,25-ODD в HTPC - невдахи, вам просто не щастить.
Здорово вийшло! І, до речі, ребра у радіатора розташовані так, що будуть направляти половину потоку в блок живлення.
Ет я про 120-ку.
не хотілося б переделовать кришку Корпуси під куллер що нитка треба придумати без видимих ізміненій. може взагалі залишити рідний кулер на блоці живлення і викуси відрізати решітки на БП. Адже я цю матір взяв з за мосівного радіатора який зможе розпорошилися тепло від cpu і моста. без кулір інакше можна було взяти мати по прощеп від Інтелу з радіатором і кул Іром
Власний досвід завжди наочніше;)
На батьківщині Лівші і Кулібіна таким ліпленням перехідника не здивуєш.
Їх виробляють і промислово.
А у санчат для slimSATA в відсік 5,25 такий перехідник на молекс-5V або на FDD-power-5V йде в комплекті.
