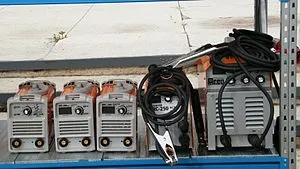

Інверторний зварювальний апарат

Інверторні зварювальні апарати.

Інверторний зварювальний апарат. ИИСТ. Зварювальний інвертор - це один з видів джерела живлення зварювальної дуги.

Основне призначення всіх зварювальних джерел - забезпечувати стабільне горіння зварювальної дуги і її легке підпалювання. Одним з найважливіших параметрів зварювального процесу є його стійкість до коливань і перешкод. Існує кілька видів джерел живлення зварювальної дуги - трансформатори. дизельні або бензинові електрогенератори. випрямлячі і інвертори. Інверторний зварювальний апарат з'явився в XX столітті, а на початку XXI століття став одним з найпопулярніших зварювальних апаратів для всіх видів дугового зварювання.

Типи інверторних джерел зварювального струму

Інверторні джерела зварювального струму для всіх видів зварювання влаштовані однаково. Відмінність полягає лише в формованої вольт-амперної характеристики. Тому можливий випуск універсальних ИИСТ, придатних для різних видів зварювання (MMA, TIG, MIG / MAG).

Зварювальний інвертор представляє собою силовий трансформатор для зниження напруги мережі до необхідного напруги холостого ходу джерела, блок силових електричних схем, в основу яких закладено транзистори MOSFET або IGBT і стабілізуючого дроселя для зменшення пульсацій випрямленого струму. Принцип дії инверторного джерела зварювальної дуги наступний: мережеве напруга змінного струму подається на випрямляч, після якого силовий модуль перетворює постійний струм в змінний з підвищеною частотою, який подається на високочастотний зварювальний трансформатор. має істотно меншу масу, ніж мережевий, напруга якого, після випрямлення, подається на зварювальну дугу. Дуга на постійному струмі більш стійка.

Перевагою инверторного джерела живлення зварювальної дуги є зменшення розмірів силового трансформатора та поліпшення динамічної характеристики дуги. Використання інверторних технологій призвело до зменшення габаритів і маси зварювальних апаратів, поліпшення якісного показника зварювальної дуги, підвищенню ККД, мінімального розбризкування при зварюванні, дозволило реалізувати плавні регулювання зварювальних параметрів ..

Інверторні джерела зварювального струму можуть будуватися по самим різним схемам, але на практиці переважають три:
