Інструкція по розкладці плит перекриття
У даній статті я розповідаю про плити перекриття для індивідуальних житлових будинків. Щоб не навантажувати великим коли
Переваги перед іншими типами перекриттів:
- висока швидкість. Один поверх невеликого будинку перекривається за один день і можна вести кладку стін далі. Для порівняння - монолітний бетон набирає марку 28 днів при температурі 20 градусів. Навантажувати монолітне перекриття потроху якомога раніше, але чекати все одно доведеться більше 1 дня.
- вогнестійкі (межа вогнестійкості 1 година)
- перекриття зі збірних плит на 20-30% дешевше, ніж монолітне перекриття (але дерев'яні балки все-таки будуть найдешевшим варіантом)
- низька трудомісткість. Плити привіз і розкидав (не треба довго в'язати каркаси).
- плита виготовлена на заводі, тому вам не треба стежити за тим як зв'язали арматурні каркаси і не треба запрошувати кваліфіковану бригаду монолітчиків, щоб бути впевненим, що перекриття витримає навантаження.
- плити досить легкі і цілком підійдуть для приватного будинку (вага 1 кв. метра збірної пустотною плити приблизно в два рази менше ваги 1 кв.м. монолітної залізобетонної плити тієї ж товщини)
- висока жорсткість, міцність і довговічність, в порівнянні з дерев'яними перекриттями.
Недоліки збірних пустотних плити:
- крива поверхню плити (необхідно робити натяжні або підвісні стелі, щоб приховати це).
- плити штучний матеріал, тому між ними є стики або шви, які неможливо заштукатурити на стелі.
- досить дорого коштують в порівнянні з дерев'яним перекриттям (але вдома з залізобетонними перекриттями швидше і дорожче продаються, ніж з дерев'яними балками).
- в плитах можна вирізати отвори. Для того щоб виконати отвори необхідно пристрій монолітних ділянок, а це додаткове ускладнення.
Які плити використовують в приватному житловому будівництві:
За номенклатурою ГОСТ існує багато різновидів і типів збірних плит для різних цілей. Я не буду про все розповідати, тому що в цьому немає потреби. При проектуванні індивідуальних житлових будинків ми в основному використовуємо пустотні залізобетонні плити з маркуванням ПК і ПБ товщиною 220 мм.
Розміри збірних жб плит перекриття:
Стандартна ширина плит ПК: 1000 мм, 1200 мм, 1500 мм. За гост є й інша ширина, але ми розглядаємо тільки ті плити, які легко купити у будь-якого виробника.
Стандартна ширина плит ПБ: 1200 мм, 1500 мм.
Плити ПК з кроком 300 мм по довжині. Мінімальна довжина від 1,6 м (на практиці від 2,4 м) до 7,2 м
Плити ПБ випускаються з кроком 100 мм. Довжина від 2 і до 9 м при товщині 220 мм і до 12 метрів при товщині плити 300 мм.
Для приватного житлового будівництва застосовують плити товщиною 220 мм. Існують полегшені плити з товщиною 140 мм, але їх не так просто знайти. Плити ПБ більше 9 метрів випускають з товщиною 300 мм.
розшифровка маркування плити: ПК-45-12-8
ПК - плита круглопустотня
45 - довжина 45 дециметрів або 4,5 метра
12 - ширина 12 дециметрів або 1,2 метра.
8 - розподілене навантаження на плиту без урахування власної ваги 800 кг. на метр.
Навантаження на плити перекриття:
Для приватного житлового будівництва застосовують плити з навантаженням 800 кг на метр квадратний - позначається цифрою 8 маркування плити. Плити ПБ випускаються також з навантаженням 1250 кг на метр квадратний - цифра 12,5 в кінці маркування плити
Зверніть увагу навантаження розподілена, а не виточена. Це означає на плити ми не можемо ставити важкі конструкції, які мають маленьку площу спирання, але велику вагу: колони, важке обладнання, важкі цегляні каміни і т.д.
Плити ПК або ПБ? в чому відмінності:
Дані типи плит відрізняються способом виготовлення. Плити ПК заливаються в форми, а плити ПБ виготовляються безопалубочного методом, тобто без використання готових форм. Відрізняється трохи і армування плит: в ПК використовується арматура, в ПБ сталеві канатики. Але це не впливає на несучу здатність плити. Висота плит однакова. Для індивідуального житлового будівництва це 220 мм (буває і 140 мм так звані плити ПНО).
Плити з маркуванням ПК
Плити круглопустотні, виготовляються в формах. У форму встановлюється арматура і заливається бетоном, після затвердіння вийшло виріб витягується.
Так як розміри форм фіксовані, то вибирати плити краще за прайс-листу виробника. Багато наших замовники думають, що плити мають фіксовану довжину рівну 6 метрам, але це не так. Плити ПК мають довжину від 1,6 метра до 7,2 метрів.

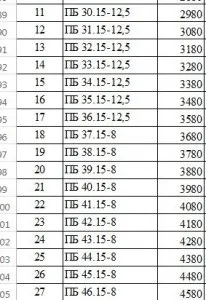

У прайс-листах продавців ми побачимо назви плита ПК 45-12-8. Це означає. плита круглопустотня довжиною 4,5 метра, шириною 1,2 метра, витримує навантаження 800 кг на 1 метр квадратний.
Плити ПК у виробників можуть бути записані ПК, 1ПК, 2ПК - відмінності в діаметрі отворів, але для приватного будинку немає великої різниці, якого діаметру будуть отвори, тому, вибирайте будь-які плити, які вам найбільш доступні. Також по ГОСТ є різне навантаження для таких плит, але на практиці в основному це 800 кг / м.кв.
Плити з маркуванням ПБ:

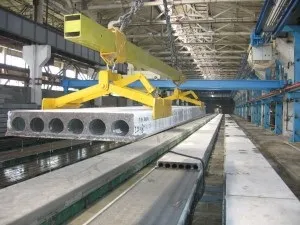

Плита без опалубочного формування. На всю довжину цеху заводу натягуються канати з металу, заливає бетоном більш високої марки, ніж у плит ПК і після затвердіння нарізають, на плити потрібної довжини.
Такі плити раніше коштували дорожче, ніж плити ПК, так як необхідно дороге устаткування, але зараз плити ПБ стали коштувати однаково з плитами ПК, адже продуктивність таких заводів набагато вище, а самих заводів стало більше. Так як плити ріжуться, то деякі заводи здійснюють нарізку плит і під еркери по ваших розмірах. У своїх проектах ми робимо поки розкладку з плит ПК, так як не у всіх містах також просто купити плити ПБ як в Запоріжжі, Москві або інших великих містах, але в примітках прописуємо, що можлива заміна на плити ПБ.
Правила укладання пустотних плит перекриття (як ПБ так і ПК):
- Плити можуть спиратися тільки по двом сторонам. Допустиме бічне спирання плити - 50мм, але краще його уникати.
- У плит тільки нижнє робоче армування, тому неприпустима точкова навантаження (стійки і колони не можна ставити на плиту)
- Неприпустимо спирання плити на 3 стіни. (Мовою спрощеної теоретичної механіки: плита розрахована як балка, і якщо подивитися її епюру, то побачимо найбільший вигин в центрі плити, але якщо підставимо третю стіну під цим вигином, то змінимо епюру і виникне необхідність у верхньому робочому армуванні, якого немає в пустотних плитах)
- Мінімальна спирання плити 90 мм. максимальне 250 мм. Багато хто вважає, що краще спирати плиту на всю товщину стіни, площа опори адже виходить більше, але в реальності, спираючи плиту більше 250 мм ви робите тільки гірше. (Мовою спрощеної теоретичної механіки: замість «шарніра», ви отримуєте «закладення», з'являється додаткова сила, яка називається «момент». Вона вимагає верхнього армування, яке у пустотною плити відсутня, вірніше відсутня робоче армування і присутній крапельку конструктивного армування)
Деякі правила з практики:
- Плити вміють різну довжину, але краще використовувати до 6 метрів, тоді не будуть потрібні для перевезення довгоміри. Длинномери дорожче і не до кожної ділянки можуть під'їхати.
- Якщо на ділянці газову трубу проходить поверху і розташована низько, краще відмовитися від плит перекриття або піднімати газову трубу, щоб була можливість для під'їзду будівельної техніки.
- Влітку замовляйте плити заздалегідь. У розпал сезону можуть бути черги, вам доведеться чекати. В кінці осені, взимку та на початку весни проблем немає -Привозимо, коли попросите.
- Планування будинку відразу розробляйте з урахуванням розкладки плит перекриття ще на етапі ескізу, це дозволить уникнути безлічі монолітних ділянок.
Приклад розкладки плит:
