Інструкція по монтажу розсувних полотен дверей

На що необхідно звернути увагу при виконанні виміру перед установкою двері:

1. Вимірювання висоти отвору виробляти в трьох місцях: справа - посередині - зліва.

2. Ширину дверного отвору вимірювати в трьох місцях: внизу - на половині висоти - нагорі.

3. Матеріал і конструкцію стін, підлоги, з усіх боків дверного отвору.

4. При вимірах дверного отвору оьращайте увагу на вертикальність, прямолінійність і перпендикулярність сторін отвору.

5. Товщину стін прорізу при необхідності виготовлення обрамлення (заміряти мінімальну і максимальну товщину стіни - особливу увагу приділити кутах прорізу).

6. Наявність заставних брусків, товстих металевих швелерів тощо.

7. Проходження проводів і кабелів в стінах, підлозі, близькість електророзеток і вимикачів в зоні руху дверей.

Установка межомнатной розсувних дверей: вимоги до дверного отвору

1. Перед початком установки міжкімнатних дверей переконайтеся, що отвір сформований (т. Е. Має чіткі розміри: висоту, ширину і товщину), оформлений в чистому вигляді (гіпсокартон обрізаний, немає стирчить цегли, пінобетону, піноблоків плит або оштукатурений).

2. Щоб дерев'яні двері вільно відкривалися, верхня частина отвору і підлога повинні бути паралельні і горизонтальні (перевіряється рівнем і рулеткою). Допускається непаралельність не більше 5 мм в зоні дверного отвору.

3. Щоб двері висіла рівно і не чіплялася за підлогу, необхідно перед монтажолм її переконатися в тому, що бічні сторони прорізу повинні бути паралельні і вертикальні (перевіряється схилом, відхилення не більше 5 мм на 2 м).

4. Щоб монтувати двері надійно, потрібно, щоб стіни навколо отвору повинні складати єдину площину (перевіряється довгим правилом, відхилення площинності може становити не більше 5 мм на отвір).

5. Рівне міжкімнатні розсувні двері можна навісити тільки в тому випадку, якщо отвір не має звужень, т. Е. Його розміри по обидва боки стіни можуть відрізнятися не більше ніж на 5 мм на сторону (перевіряється рулеткою).

6. Для стін з гіпсокартону обов'язково наявність застави для кріплення напрямної: сухий міцний брус перерізом не менше ніж 40 х 60 мм.

7. Ширина дверного отвору, підготовленого до установки розсувного полотна, повинна бути менше ширини міжкімнатних дверей на 40 мм, висота дверного отвору - менше висоти дверей на 20 мм.

8. Планується в зоні, що примикає до встановлюваного оздоблення отвору, до моменту монтажу повинен бути вилучений силами Замовника. Встановлюється плінтус після монтажу дверей. Товщина плінтуса обмовляється в Договорі, за замовчуванням товщина плінтуса - не більше 20 мм по підлозі.

9. Установка дверей - завершальний етап ремонту і виконується вона після закінчення всіх вологих робіт і настилу підлогового покриття.

При недотриманні даних вимог до отвору можливо як погіршення якості монтажу міжкімнатних дверей, так і повна неможливість його здійснення!

Технологія монтажу розсувних полотен
при використанні механізму «У-104»

1. Перед монтажем розсувних дверей необхідно зробити позначку вгору на відстані 60 мм від краю дверного отвору - на цій висоті буде перебувати нижній край дистанційній підкладки. За позначці провести горизонтальну лінію над дверним прорізом і в сторону розсування дверей на величину довжини алюмінієвої направляючої. Довжина алюмінієвої направляючої на яке встановлюється полотно повинна відповідати даним таблиці 1. Як дистанційній підкладки використовується брус з деревини хвойних порід шириною 50 мм, довжина дистанційній підкладки дорівнює довжині алюмінієвої направляючої (див. Таблицю 1).

А - ширина полотна межвомнатной двері
В - відстань від середини власника до кінця направляючої
С - відстань між власниками
D - відстань від середини захоплення до краю дверного полотна
L - довжина напрямної
Х - кількість власників

Товщина дистанційній підкладки повинна забезпечувати зазор величиною 5-6 мм між крайньою точкою площині дверного полотна і стіною (лиштвою або плінтусом в разі їх установки).
При монтажі полотна міжкімнатних дверей без виступаючого «багета» в отвір без установки лиштви і плінтуса товщина дистанційній підкладки повинна становити 8 мм;
при монтажі дверного полотна в «Багетна» виконанні в отвір без установки лиштви і плінтуса товщина дистанційній підкладки дорівнює 14 мм;
при монтажі дверного полотна в «Багетна» виконанні або без з установкою стандартного лиштви і плінтуса товщиною 20 мм товщина дистанційній підкладки дорівнює 28 мм.
Товщина дистанційній підкладки уточнюється в залежності від кривизни стіни.

3. За допомогою саморізів товщиною 4-5мм і довжиною 50-60 мм по розмітці прикріпити до стіни дистанційну підкладку так, щоб її нижній край проходив точно по лінії розмітки, а середина довжини підкладки виявилася над кутом отвору з боку відкату двері. Звернути увагу, що при складанні міжкімнатних дверей (особливо це важливо для розсувних дерев'яних дверей!): Навіть при нерівній стіні дистанційна підкладка повинна залишитися прямій.

4. У кутових тримачів (поз. 1 малюнок 1) для кріплення алюмінієвої направляючої просвердлити по два отвори Ø 4 мм і раззенковать їх свердлом Ø 10 мм.

Малюнок 1.

5. Установити власники поз. 1 в відповідний паз алюмінієвої направляючої на відстані згідно з таблицею 1.

6. На цьому етапі установки двері за допомогою саморізів 3,5х20 мм прикріпити направляючу з власниками до дистанційної підкладці. Верхній край власників кріпиться на одному рівні з верхнім краєм дистанційній підкладки (малюнок 2).

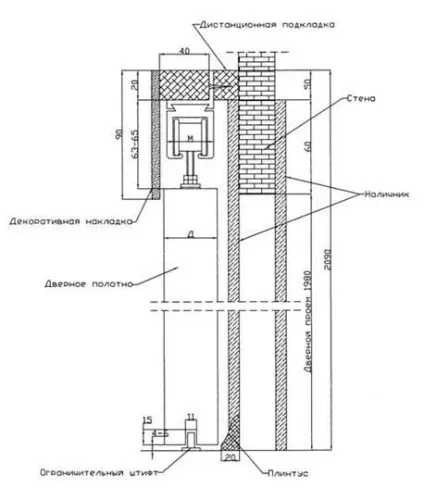

Малюнок 2.

7. До дистанційній підкладці за допомогою саморізів товщиною 4-5мм і довжиною 50-60 мм прикріпити бруски 20х40х90 мм. Бруски кріпляться в проміжках між власниками, а два крайніх - на одному рівні з торцями алюмінієвої направляючої.

8. До верхнього торця дверного полотна міжкімнатних дверей за допомогою саморізів, що входять в комплект поставки, прикріпити захоплення (поз. 2 малюнок 1) на відстані D від краю полотна (див. Таблицю 1). Напівкруглі вирізи в захопленнях повинні бути звернені до стіни.

9. На нижньому торці дверного полотна виконати поздовжній паз (див. Рисунок 2). Паз виконується за допомогою ручної фрезерної машини, від точності фрезерування паза залежить плавність ходу двері.

10. Зібрати несучі каретки механізму згідно малюнка 1 і вставити їх в алюмінієву напрямну.

11. По краях направляючої вставити обмежувачі з гумовими амортизаторами.

12. Навісити межкомнтаную двері: приставити її до стіни під направляючу, підкотити праву каретку до правого захоплення і, піднявши двері, надіти виріз захоплення на регулювальний гвинт. Гайки повинні бути зверху захоплення, а головка гвинта - знизу. Повторити це з іншого кареткою. Притримуючи болт, рукою затягнути гайки.

13. Розсувний механізм дерев'яних дверей вимагає встановити обмежувальний штифт у фрезерований паз знизу двері. Обмежувальний штифт повинен бути розташований по центру паза, забезпечуючи плавне ковзання двері і рівномірний зазор між дверима і стіною. Відзначити на підлозі поперечне розташування обмежувального штифта. Перемістити дверне полотно в сторону відкривання так, щоб край двері розташовувався на одній лінії з краєм отвору; обмежувальний штифт повинен перебувати всередині фрезерованного паза на відстані 5 мм від краю полотна. Відзначити поздовжнє розташування обмежувального штифта на підлозі. Зняти двері з захоплень і за відмітками на підлозі за допомогою шурупів закріпити обмежувальний штифт.

14. Врізка ручок в полотна дерев'яних дверей. Для установки на розсувну міжкімнатні двері застосовуються врізні ручки «купе». Центр ручки повинен знаходитися на відстані 900 мм від низу полотна, на середині стоевой деталі полотна. Врізка ручок здійснюється згідно з інструкцією по установці фурнітури.

15. Регулювання дерев'яних дверей по висоті. Одягти двері пазом на обмежувальний штифт і навісити її згідно з пунктом 11. Обертаючи регулювальний гвинт (поз. 7 малюнок 1), домогтися рівномірного зазору між дверима та підлогою величиною 4-6 мм; притримуючи регулювальний гвинт поз. 7, за допомогою ключа затягнути гайку поз. 3 і контргайку поз. 4 (рисунок 1).

16. Регулювання нвешенной дерев'яних дверей по горизонталі. Перемістити дверне полотно міжкімнатних дверей в бік закривання так, щоб двері перекривала отвір з запасом по 20 мм з кожного боку. Зафіксувати обмежувач з гумовим амортизатором крайнього положення дверей в закритому стані за допомогою гвинта поз. 5 малюнок 1. Перемістити дверне полотно в сторону відкривання так, щоб край двері розташовувався на одній лінії з краєм отвору. Зафіксувати обмежувач з гумовим амортизатором крайнього положення дверей у відкритому стані за допомогою гвинта поз. 5 малюнок 1. За допомогою регулювальних гвинтів поз. 6 малюнок 1 на обмежниках з гумовими амортизаторами відрегулювати зусилля фіксації дверного полотна в крайніх положеннях.

17. Установка декоративної накладки. На міжкімнатних дверях в якості декоративної накладки (малюнок 2) використовується стандартний добір шириною 90 мм. Накладка кріпиться за допомогою «фінішних» цвяхів до раніше встановлених брусків 20х40х90 мм (пункт 6 цієї інструкції). Лицьова планка повинна бути на 14 мм довшим алюмінієвої направляючої. Торці розсувного механізму закриваються відрізками від добору, які кріпляться на «фінішні» цвяхи на одному рівні з лицьової декоративною накладкою.

18. За бажанням замовника дверний проріз може бути оформлений за стандартною технологією за допомогою лиштв і доборів.
