Інфрачервона тепла підлога під плитку технологія, монтаж своїми руками, можливі помилки

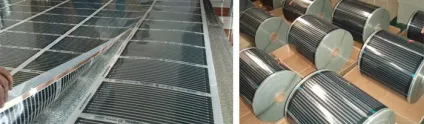

Завдяки малій товщині ІК теплої підлоги - всього 0,4 мм, висота кімнати після установки всієї системи значно не зменшується, тому його часто використовують для приміщень з низькими стелями і укладання під плитку. Принцип роботи наступний: тепло виділяється в інфрачервоному гріє елементі, в результаті чого відбувається підвищення температури оточуючих предметів, а від них, в свою чергу, починає нагріватися повітря.

основні переваги

1. Завдяки рівномірному і одночасного зігріванню підстави виключається можливість руху пилу, через це в кімнаті завжди буде комфортно і чисто, що особливо важливо для людей, які страждають алергією або астмою.

2. Кількість негативно заряджених іонів збільшується практично в 4 рази, що позитивно впливає на здоров'я людини.

3. Під час роботи не видається шум і повністю відсутні будь-які запахи.

4. Виділяється мінімальну кількість електромагнітного випромінювання, тому монтаж плівки дозволено проводити в дитячих кімнатах.

5. Малий витрата електроенергії.

6. Можливість установки під будь-яке покриття (ламінат, лінолеум, під плитку і так далі) і різними кутами (стелі, стіни).

7. Надійні, безпечні і мають тривалий термін експлуатації.

8. У разі пошкодження одного елемента обігрівач все одно буде справно функціонувати.

ІК тепла підлога легко монтується, тому всі роботи можливо провести і своїми силами, головне, дотримуватися інструкцій і схемами. До всього цього, якщо укладання проводилася не в сиру бетонну стяжку, то плівку можна демонтувати і повторно встановити в іншому місці.

Хитрий лічильник, що зберігає електроенергію
Окупається за 2 місяці!

покрокове керівництво

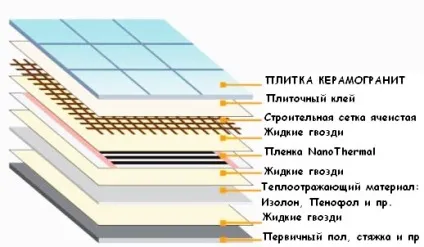

Для укладання інфрачервоної теплої підлоги під плитку знадобляться наступні матеріали:

• гідроізоляція;
• утеплювач;
• ІК-плівка;
• монтажна сітка (осередки розміром 10х10 або 5х5 мм);
• гіпсокартон;
• плитковий клей;
• кахель.

1. На першому етапі необхідно перевірити підставу на наявність тріщин або вибоїн. Якщо присутні, то ретельно їх закладають і чекають повного висихання. Також для монтажу матів теплої підлоги, укладених під плитку, потрібно ідеально рівна поверхня. Допустима наявність нерівностей висотою до 3 мм (для вимірювань рекомендується скористатися будівельним рівнем).

2. Далі необхідно скласти докладну схему укладання інфрачервоних матів. Якщо планується використовувати плівковий тепла підлога під плитку в якості основного способу опалення, то мінімально повинно бути покрито 70% всієї площі кімнати, для додаткового досить 40%. На схемі обов'язково вказуються місця розташування важкої і великої меблів, так як через навантаження може пошкодитися інфрачервона плівка. Також мала відстань від підстави до неї порушить рівномірний обігрів, в результаті чого нагрівальний елемент буде перегріватися і почне деформуватися сам і фінішне покриття.

3. Перед укладанням інфрачервоного теплої підлоги спочатку визначається місце для терморегулятора, і робиться отвір для нього в стіні. Під час вирізки поглиблення будуть обсипатися крихти штукатурки і пил, які згодом можуть значно порушити працездатність інфрачервоної плівки або зовсім її деформувати, тому цю роботу проводять заздалегідь. Уже можна підбити дроти електричної мережі і все ретельно очищається від бруду.

4. Розміщується гідроізоляційний шар для забезпечення захисту матів інфрачервоного плівкового теплої підлоги від попадання всередину вологи.

5. Тепер монтується теплоізоляція (плиткова, рулонний), завдяки якій значно скоротяться тепловтрати і витрати на опалення. Для інфрачервоного статі досить товщини від 3 до 5 мм. Судячи з відгуків, рекомендується використовувати коркову теплоізоляцію або ізолон. Головне, не застосовувати фольгований утеплювач (з алюмінію або металу). Розрізають на смуги такої ж ширини, як і у інфрачервоної плівки. Всі верстви обов'язково слід склеїти між собою скотчем.

6. Далі укладаються мати інфрачервоного статі в сторону стіни, де буде проводитися їх підключення до терморегулятора, це дозволить скоротити довжину всіх проводів. Плівку настилають мідними елементами до основи на відстані від 10 до 40 см від стін. Якщо в приміщенні є камін або піч, то відступ повинен бути не менше 1 м від них. Судячи з відгуків і рекомендацій фахівців, мати інфрачервоного теплої підлоги не варто стелити внахлест, а слід залишати між ними до 5 см, для кращого зчеплення з основою. Плівку розрізають тільки в місцях з більш світлим відтінком смуг (обов'язково необхідно перевірити в інструкції). По краях інфрачервоні мати приклеюють відрізками скотча (краще двостороннім) до теплоізоляції.

7. Всі обрізані кінці потрібно ретельно ізолювати своїми руками, для цього відмінно підійде бітумна клейка стрічка. Обклеюють їй по обидва боки, а місця, де будуть приєднуватися дроти, поки залишають відкритими. Щоб приховати заізольовані ділянки інфрачервоної плівки, в теплоізоляції вирізаються отвори, і в них поглиблюється кінець мату, після цього зверху додатково заклеюється скотчем.

Сантехніки: Ви будете платити за воду до 50% МЕНШЕ, з цією насадкою на кран

8. Проводиться монтаж затискачів згідно керівництву виробника.

9. Всі дроти інфрачервоного теплої підлоги приєднуються паралельно. Виводити їх найкраще ближче до стіни, щоб можна було заховати під плінтуси, так вони не будуть піддаватися навантажень. Провід від інфрачервоної плівки також поглиблюють в теплоізоляцію, зробивши отвір, а потім заклеюють скотчем.

10. Монтаж датчика терморегулятора теплої підлоги проводять таким же чином. Рекомендується обернути його гофротруби.

11. Як тільки підключені всі мати, перевіряють систему на працездатність, кожен елемент повинен рівномірно розігріватися.

12. Після всіх перевірок ІК тепла підлога накривається гідроізоляцією.

13. Якщо проводиться сухий монтаж, то після попереднього етапу все закривається гіпсокартоном товщиною від 6 до 8 мм. Закріплюють листи до основи акуратно в місцях, де немає нагрівальних елементів теплої підлоги і проводів. Наноситься клей для кахлю і розміщується плитка. Між нею і стіною обов'язково залишається невеликий простір - термошов.

14. У разі «мокрого» способу укладання теплої підлоги після гідроізоляції стелиться сітка, яку закріплюють за допомогою дюбелів до основи. Потім її заливають розчином товщиною 5 мм.

15. Як тільки він затвердів, наноситься клей шаром 8 мм і розміщується кахель.

16. Для стяжок нерідко замість плівки використовують інфрачервоний стрижневий тепла підлога, так як він більш стійкий до навантажень. При необхідності перед укладанням фінішного покриття можна покласти звукоізоляційний шар.

Рекомендації та можливі помилки

Правила, про які завжди слід пам'ятати:

• не можна укладати мати внахлест нагрівальними елементами;
• плівку заборонено заклеювати по всьому периметру, тільки місцями;
• не варто використовувати теплоізоляцію і монтажну сітку, що містять металеві елементи, тобто здатні проводити електричний струм;
• довжина однієї смуги не повинна перевищувати 8 м (рекомендується уточнити у виробника);
• потрібно звертатися з ІК підлогою акуратно, не допускати будь-яких ушкоджень (забивати цвяхи, дряпати);
• перед просвердлюванням отворів слід переконатися, що знизу немає труб або інших комунікацій.

Перевіряти всю систему на працездатність краще протягом мінімум 15 хв. Після завершення всіх робіт, в тому числі укладання фінішного покриття, включити обігрів приміщення інфрачервоним підлогою можливо лише після закінчення 28 днів. Якщо була розлита якась рідина на стяжку, також потрібно дочекатися повного висихання. Використовувати інфрачервону плівку дозволено в місцях, що не контактують з водою, і з вологістю, що не перевищує 80%. Не можна на теплу підлогу стелити товсті килими або ставити великі м'які предмети. Якщо кімната має дуже низьку стелю, то допускається розміщення кахлю без листів гіпсокартону.

Правильний монтаж підлоги своїми руками цілком можливий, головне, дотримуватися інструкції і керівництва по установці, бути уважним і дотримуватися всіх запобіжних заходів, особливо під час під'єднання терморегулятора до електричної мережі.
