Індукційний водонагрівач своїми руками нагрівач води для опалення

Сучасний світ диктує свої правила економії споживання природних ресурсів. Для їх збереження багато людей роблять свій вибір на користь електроенергії. Але потреба в ній зростає з кожним днем. Вартість її збільшується. Стає невигідно обігрівати будинок за рахунок електричних приладів.

Зовсім недавно в Україні прийшла нова розробка в області автономного опалення та гарячого водопостачання під назвою «індукційний водонагрівач». Установка пристрою дозволяє забезпечити теплом цілий будинок і заощадити на електричної енергії. Воно не виділяє в повітря шкідливих речовин і вважається абсолютно безпечним для здоров'я людини. Індукційні водонагрівачі також використовуються для нагріву води в системі опалення будинку.

Принципи роботи

Для складання індукційного котла своїми руками необхідно вивчити, з чого він складається і зрозуміти принципи його роботи.

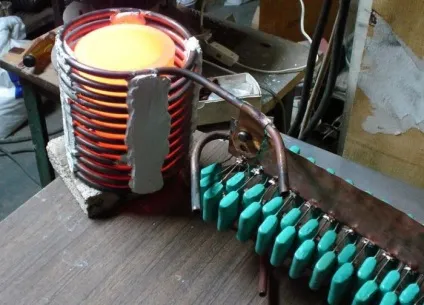

Пристрій нагрівається за рахунок енергії електромагнітного поля. Теплоносій її забирає на себе і перетворює в тепло.

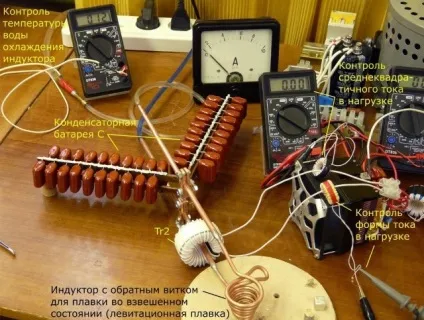

Магнітне поле створюється в індукторі (це циліндрична котушка з великою кількістю витків). Проходячи через неї, електрику створює навколо себе напругу. Магнітний потік рухається по замкнутому колу перпендикулярно електричному полю. Змінний струм створює вихрові потоки і генерує енергію в тепло. Передача електроенергії нагрівача відбувається без прямого контакту.

Индукционное тепло витрачається ефективно і економно, тому вода при такому способі нагрівання за короткий проміжок часу досягає високих температур. Теплоносій отримує близько 97% енергії.

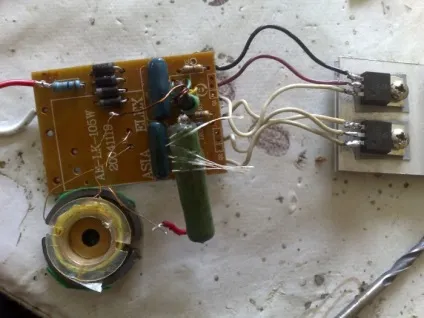

Компоненти індукційного водонагрівача

Організація системи опалення у власному будинку за допомогою індукційного котла не зажадає її серйозною перепланування. В основі використовується трансформатор, що складається з первинної і вторинної обмоток.

Вихрові потоки утворюються в первинній обмотці з електричної енергії і створюють електромагнітне поле. Воно потрапляє на вторинну, яка несе функцію нагрівача.

Цей компонент виробляє тепло і передає її воді в опалювальній системі будинку.

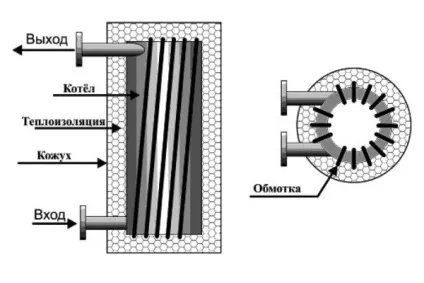

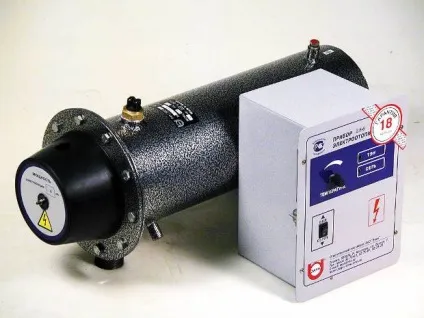

Вторинна обмотка являє собою корпус котла. У нього входять такі елементи, як:

• зовнішня обмотка;
• сердечник;
• електроізоляція;
• теплова ізоляція.

Для підведення холодної води в пристрій і відведення теплою в систему опалення до водонагрівача встановлюють два патрубка. Нижній монтують на вступний ділянку, а верхній на відводять гарячу воду частина.

Тепло, яке створюється котлом, віддається теплоносія. Найчастіше в його якості виступає вода, так як вона здатна швидко забрати тепло. За рахунок вбудованого насоса гаряча вода через патрубок надходить в опалювальну систему. Рідина постійно циркулює, тому перегрівання обладнання неможливий. Подається захолола вода, а відводиться гаряча.

При циркуляції опалювальна рідина вібрує, що не дає відкладатися накипу всередині труб. Встановлювати індукційний водонагрівач можна в будь-якому приміщенні, так як в процесі експлуатації не створюється шум.

Як зібрати індукційний котел самостійно

Сучасний ринок опалювальних пристроїв представляє великий вибір різних моделей індукційних нагрівачів як для побутового, так і для промислового використання. Незважаючи на те, що на сьогоднішній день подібне обладнання не вийшло на рівень широкого застосування в опалювальних системах, вартість його висока. Ціна на побутові котли починаються від 25 000 рублів, а на промислові - від 100 000 руб.

З метою економії зробити індукційний нагрівач можна своїми руками. Така робота під силу навіть не фахівцеві.

Пристрій зі зварювальним інвертором і пластиковими трубами

Всі матеріали і компоненти, які застосовуються для збирання, доступні і часто знаходяться під рукою. Що для цього потрібно:

• катанка або нержавіюча дріт зі сталі (діаметр до 0,7 см);

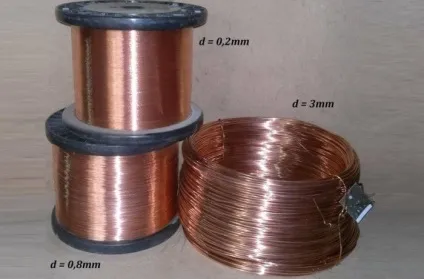

• мідний дріт;
• металева сітка;
• фрагмент пластикової труби з товстими стінками для корпусу обігрівача (діаметр зсередини 5 см);
• зварювальний апарат;
• перехідники для монтування котла до системи опалення;
• інструменти;
• насос для забезпечення циркуляції води.

Дріт з нержавіючої сталі потрібно нарізати на шматочки довжиною 0,5-0,7 см. Заповнити щільно ними пластикову трубу і закрити її з обох сторін. У ній не повинно бути вільного простору. На дно трубки встановлюється металева сітка, яка дозволяє утримати сталеві частинки всередині.

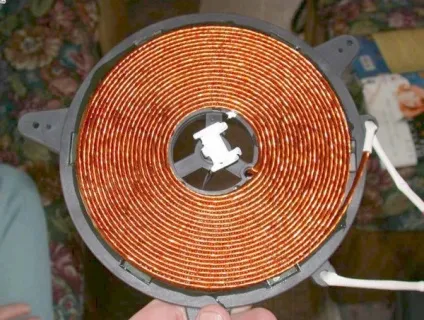

Далі слід змайструвати основний компонент нагрівання - індукційну котушку. На пластикову трубу намотується мідний дріт. Необхідно зробити не менше 100 акуратних витків на однаковій відстані одна від одної. Потім індукційна котушка підключається до системи індивідуального опалення. Встановлюється котел в будь-якій частині трубопроводу. Для прокачування води необхідно вбудувати насос.

Підключається саморобний пристрій зовнішньої обмоткою з міді до инвертору. Обов'язково проводяться роботи по електроізоляції і теплоізоляції котла. Всі відкриті ділянки закриваються спеціальним матеріалом. Для утеплення використовується базальтова вата. Це необхідно для того, щоб нагрівалася труба без втрат теплоенергії на повітря.

Якщо не провести теплоізоляцію, ККД системи значно знизиться при конвекції.

Пристрій з трансформатором

Даний варіант простіше в збірці, ніж попередній. Що потрібно для виготовлення своїми руками:

• трифазний трансформатор з можливістю кріплення;
• зварювальний апарат;
• мідна обмотка.

Необхідно вставити труби одна в іншу, зварити. Конструкція в розрізі повинна нагадувати форму бублика. Вона виконує одночасно два завдання - нагрівальний елемент і провідника. Потім мідним дротом обмотується корпус нагрівача і підключається до трансформатора. Щоб тепло не втрачалося в процесі експлуатації, на котел можна спорудити захисний кожух.

Индукционное опалення хороша альтернатива стандартним системам опалення. Його ефективність становить близько 97% ККД. Такі системи економічні, функціонують на будь-якої рідини, працюють безшумно, не виділяють шкідливих речовин.

При дотриманні правил складання котли безпечні в експлуатації. Вони довговічні. Але якщо якийсь елемент прийде в непридатність, заміна його не складе труднощів. Всі матеріали легко замінні і доступні.
