Принцип роботи індукційного нагрівача

Перед самостійним збором індукційного нагрівача потрібно спочатку ознайомитися з загальним принципом роботи техніки подібного типу. Такі агрегати багато в чому схожі з обладнанням, яке забезпечено Тенамі. У них так само відбувається перетворення електрики в тепло, яке необхідно для обігріву приміщень будинку.

Нагрівання пристрою відбувається за рахунок енергії електромагнітного поля, що створюється в індукторі. У його якості виступає котушка у вигляді циліндра з обмоткою. Електрика, проходячи через цю котушку, створює напругу. В результаті дії змінного струму утворюються вихрові потоки. Потім енергія електромагнітного поля забирається теплоносієм, в якості якого виступає вода. Після відбувається генерація цієї енергії в тепло. За короткий термін вода при такому нагріванні досягає досить високих температур.

Індукційний нагрівач води для опалення будинку як зробити своїми руками (схема відео)

Схема індукційного нагрівача

Компоненти індукційного водонагрівача

Найпростіший пристрій генерації тепла на основі вихрових потоків являє собою електричний індуктор, який складається з декількох обмоток:

У первинній обмотці електроенергія перетворюється в вихрові струми, а потім направляє магнітне поле на вторинну. Далі створена електромагнітна енергія передається теплоносію, нагріваючи його. Вторинна обмотка являє собою одночасно нагрівальний елемент і корпус індукційного котла. Він складається з:

зовнішньої обмотки;
сердечника;
електроізоляції;
теплової ізоляції.

Робота індукційного нагрівача

Для надходження холодної води в агрегат і виходу гарячої в систему опалення монтуються два патрубка. Для циркуляції рідини вбудовується насос. Перегрів води при роботі опалювальної системи не відбувається, так як рідина постійно циркулює - подається остившая, а виводиться гаряча. Встановлювати такі водонагрівачі для обігріву можна практично в будь-яких приміщеннях. За рахунок конструкційних особливостей системи знижується вага і розміри нагрівального елементу, а тепловіддача - істотно збільшується. Теплоносій в результаті отримує близько 97-98 %% енергії без істотних втрат.

Увага! Для монтажу індукційного нагрівача будь-якої серйозної перепланування опалювальної системи робити не потрібно, цей агрегат в неї просто вбудовується.

Переваги агрегатів індукційного типу

До безперечних достоїнств цього типу пристроїв для обігріву будинку можна віднести наступні характеристики:

економічність - переробка електричної енергії в теплову відбувається практично повністю без істотних втрат;
зручність в користуванні - постійне технічне обслуговування агрегатів даного типу не потрібно;
компактні розміри - індукційні нагрівачі води невеликі за габаритами, їх можна встановити в систему опалення практично в будь-яких приміщеннях;
безшумність в роботі - це обладнання функціонує досить тихо, під час його роботи будь-якого шуму не виникає;
довгий термін використання - індукційні агрегати довговічні, безперебійно можуть функціонувати протягом 30 років і більше;
високі показники екологічності - шкідливих викидів при роботі пристрою не відбувається, пристрій димоходу і організація системи вентиляції не потрібно.

Багато хто вважає, що індукційні котли набагато вигідніше інших варіантів опалення будинку. А в порівнянні з обладнанням, оснащеним Тенамі, час нагрівання цих агрегатів відбувається практично в два рази швидше. За рахунок же постійної циркуляції і вібрації рідини накип в трубах і всередині пристрою не утворюється, що значно полегшує обслуговування і догляд за опалювальною системою.

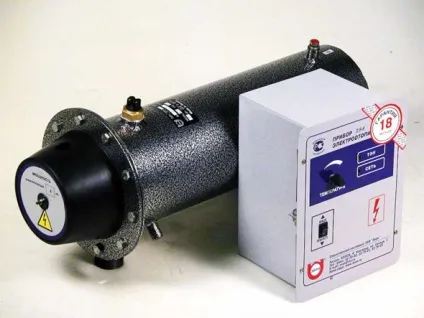

Зовнішній вигляд індукційних котлів

Але є у цього типу пристроїв і деякі недоліки. І основним мінусом можна назвати те, що індукційне промислове досить дороге за вартістю. Але можна спробувати зробити такий нагрівач для опалення будинку самостійно.

Порада. При наявності певних умінь і технічних знань можна зібрати індукційний нагрівач для будинку своїми руками. Але перш ніж приступити до процесу складання пристрою, потрібно спочатку реально оцінити свої можливості і досвід створення подібних агрегатів, так як виготовити їх не так вже й просто.

Як самостійно зібрати індукційний нагрівач

Сучасний ринок надає досить великий вибір різних моделей устаткування індукційного типу. Але в цілях економії такий пристрій можна виготовити самим. Звичайно, задумавши зробити цей нагрівач, потрібно підготувати для роботи відповідні інструменти і запастися необхідними матеріалами, багато з яких вже можуть бути у господаря.

Для виготовлення простої конструкції нагрівача потрібно взяти такі компоненти:

шматок пластикової труби з досить товстими стінками - це піде для виготовлення корпусу пристрою;
сітку (металеву);

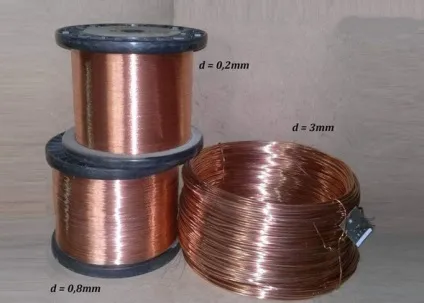

дріт з міді;
дріт з нержавіючої сталі діаметром до 7 мм або катанку.

Саморобний індукційний котел

Щоб вмонтувати нагрівач в систему опалення, знадобляться ще вбудовується циркулює насос і перехідники для приєднання пристрою, а також зварювальний апарат та необхідні інструменти.

Збірка індукційного нагрівача

Роботи з виготовлення нагрівача виробляються в кілька етапів:

Порізати дріт з нержавійки на частини довжиною приблизно 5-7 мм. На дно труби з пластика помістити металеву сітку і наповнити весь вільний простір усередині нарізаними шматочками дроту. Потім закрити трубу з того чи іншого боку.
Далі потрібно зробити індукційну котушку. Для цього підготовлену трубу акуратно і з рівними проміжками обмотати мідним дротом. Має вийти не менше 90-100 витків дроту.
Підготовлене пристрій можна вбудувати в будь-якому місці системи опалення. Пристрій підключається до инвертору зовнішньої обмоткою з мідного дроту. Для прокачування води вбудовується циркулює насос. Обов'язково потрібно виконати роботи по електроізоляції пристрою. Не варто забувати і про теплової ізоляції нагрівача спеціальним матеріалом. Без теплоізоляції ККД системи буде значно нижче.

Собівартість саморобного індукційного котла досить невелика. Але все ж для його виготовлення необхідний досвід подібних робіт, а також хоча б невеликі технічні знання в даній області. Якщо ж всі роботи проводяться акуратно і відповідно до рекомендацій, такий пристрій буде працювати безперебійно, з непоганою віддачею тепла. Можливо, що воно вийде кілька непоказним на вигляд, але від цього нагрівач не стане функціонувати гірше.
