ІНДИКАТОР ВЧ ПОЛЯ

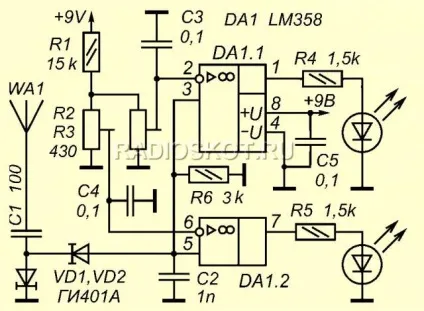

Схема простого індикатора поля. основою якого є дешева поширена мікросхема ОУ LM358, має 2 рівня індикації на світлодіодах. Для збільшення - клік на картинку.

На чутливість схеми впливають, перш за все, антена і діоди VD1, VD2. Підійдуть такі діоди: «ГІ401А, Б; 1І401А, Б; АІ402, 3І402; 1І403, ГІ403 ». Так як у мене не було жодного з перерахованих діодів, довелося підбирати інші за найвищою чутливості. Підійшли детекторні германієві діоди «АА143». Напруга роботи ВЧ індикатора 6-12В. Струм споживання схеми 0,4-1 мА в режимі очікування. Струм в режимі детекції залежить від споживаного струму світлодіодів і номіналів резисторів R4, R5. Світлодіоди довелося трохи шліфувати для розсіювання світла.

Пороги індикації виставляються змінними резисторами R2, R3. Якщо немає резисторів R2, R3 номіналами як в схемі, то їх можна підібрати таким способом: якщо R2, R3

300К і так далі дотримуючись співвідношення.

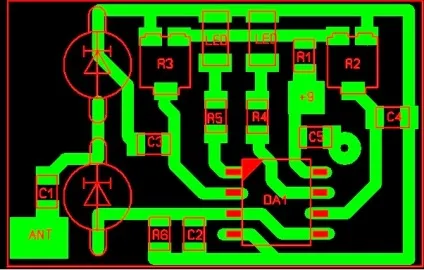

Від конденсатора С5 (від гуртка) йде перемичка на мінус живлення схеми. Друкована плата під SMD деталі формату Lay знаходиться в архіві.

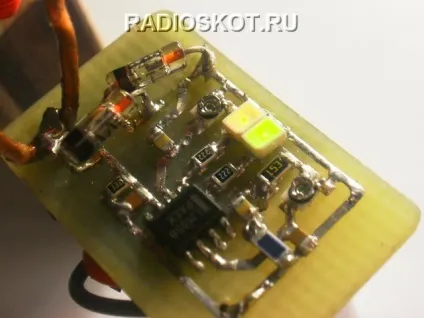

Загалом вийшло гарне пристрій для індикації практично будь-якого високочастотного поля з малими розмірами і токопотребленіе. Схему зібрав і випробував: BFG5000
