Індикатор прихованої проводки своїми руками, схема приладу для пошуку проводів
У процесі ремонту доводиться прибирати перегородки, ламати стіни або переносити розетки, вимикачі. Це непроста робота. Усередині стін під штукатуркою прокладені електричні кабелі і при неправильних діях може статися нещасний випадок. Навіть звичайна навішування книжкових полиць небезпечна без попереднього виявлення місць прокладки кабелю. Маючи схеми прокладки проводів не можна бути впевненим, що вони відповідають дійсності, адже попередній господар міг самостійно змінити проводку, що не зазначивши це в схемі.
Ось чому потрібно обов'язково визначити місце прокладки кабелів. Зараз у продажу є досить багато приладів для виявлення прихованої електропроводки, але ціна часом кусається. Іноді краще скористатися готовими схемами шукачів прихованої проводки, і своїми руками все зробити, отримавши потрібну в господарстві пристрій.
найпростіший індикатор
Перший варіант являє собою найпростіший індикатор прихованих проводів. Необхідні матеріали для його виготовлення своїми руками:
- муздрамтеатр (металевий стрижень, згорнутий в коло, але з розривом);
- провід для намотування на трансформатор опором близько 500 Ом;
- кабель від мікрофона з роз'ємом;
- радіоприймач з мікрофонним входом.
Наметовому провід на магнітопровід, кінці припаюємо до кабелю, ізолюємо, роз'єм вставляємо в мікрофонний вхід і шукач прихованої проводки своїми руками зроблений за якихось півгодини. Включаємо максимальну гучність, водимо котушкою по поверхні пошуку. За зміною звуку знаходимо місце прокладки прихованого кабелю.
Детектор на одному транзисторі
Детектор на трьох транзисторах

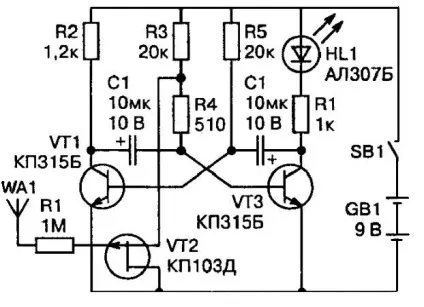

Прилад для виявлення проводки виготовляється на основі трьох транзисторів, два біполярних КП315Б і один польовий КП103Д. На КП315Б збирається мультивибратор, а на КП103Д електронний ключ. Принципова схема детектора прихованих проводів була розроблена А. Борисовим.
Використовувані деталі відповідно до схеми, кнопковий вимикач -КМ-1, джерело живлення - будь-яка батарея або акумулятор напругою 6-9 вольт.
В якості корпусу шукача можна використовувати пластмасову мильницю або шкільний пенал. Частоту миготіння світлодіода можна відрегулювати зміною характеристик мультивибратора, змінюючи номінали опорів R3, R5 або конденсаторів С1, С2.
Детектор електропроводки на двох цифрових мікросхемах
Розроблена Г. Жідовкіним схема шукача прихованої проводки дуже проста.
Склад: 2 цифрові мікросхеми, пьезокерамический випромінювач ЗП-3 і 9 В батарейка. Роль антени грає відрізок мідного дроту завдовжки 10-15 см і діаметром 1-2 мм.
Наведені коливання від електромагнітного поля проводки призводять до зміни вихідного сигналу К561ЛА7, що надходить на вхід К561ТЛ1 з тригерами Шмітта. В результаті лунає характерний тріск, що сигналізує про наявність кабелю.
Прилад на основі К561ТЛ1
На відміну від попереднього варіанту, шукача проводки на основі К561ТЛ1, крім звукової сигналізації, має світлову індикацію.
Суть роботи полягає в наступному. Коли антена підноситься до струмоведучих проводів, відбувається наведення в ній електрорушійної сили частотою 50 Гц. Цей сигнал надходить на операційний підсилювач, після цього на світлодіод і вхід мікросхеми К561ТЛ1 з п'єзокерамічним випромінювачем на виході. Це призводить до запуску генератора звукової частоти і мерехтіння світлодіода.
Шукач економічний, максимальний струм з включеним індикатором 6-7 мА.
Антена виготовляється з одностороннього фольгованого склотекстоліти розміром 55 × 12 мм. Первісна чутливість встановлюється змінним резистором R2. При правильному монтажі пристрій, розробка С. Стахова (м.Кривий Ріг), в налагодженні не потребує.

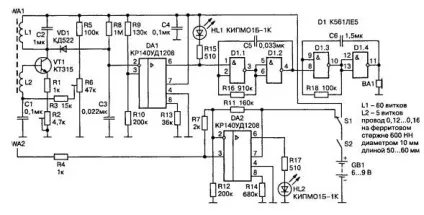

Універсальний детектор проводки
Можна зробити універсальний індикатор прихованої проводки своїми руками, за умови, що є деякі навички в складанні радіосхем.
Шукач містить два незалежних блоку: шукача прихованої проводки під напругою і металодетектора. Це дозволяє виявляти електропроводку, коли вона прокладена в сталевих рукавах або відсутня напруга в мережі. Додатково детектор шукає і знаходить стару знеструмлену проводку, арматуру, цвяхи та інші металеві предмети.
Основу детектора становлять два операційних підсилювача КР140УД1208. Блок шукача прихованої проводки є практично той же, що і попередній прилад тільки без звукового оповіщення.
Блок металошукача працює наступним чином.
На транзисторі КТ315 зібраний високочастотний генератор, який за допомогою змінного опору R6 вводиться в режим збудження. Вихідний сигнал генератора випрямляється діодом КД522 і переводить зібраний на операційному підсилювачі КР140УД1208ОУ компаратор в стан, коли генератор звукових сигналів, зібраний на цифровий мікросхемі К561ЛЕ5 знаходиться в режимі очікування, а світлодіод гасне.
Обертанням змінного опору R6 змінюється режим роботи транзистора КТ315 таким чином, щоб він знаходився на порозі генерації. Контроль стану здійснюється за допомогою світлового індикатора і генератора звукового сигналу. Вони повинні відключитися. Для виявлення прихованої проводки потрібно піднести прилад до стіни, при зближенні антени (котушок індуктивності L1, L2) з металом, магнітне поле змінюється, відбувається зрив генерації, компаратор запускається, світлодіод загоряється. Пьезоізлучатель починає видавати звук з частотою 1 КГц.

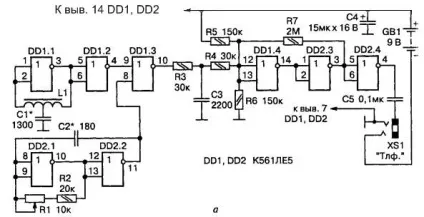

малогабаритний металодетектор
Детектор призначений для пошуку прихованої проводки, арматури та інших металевих предметів.
До складу металошукача входять LC і RC-генератори, буферний каскад, змішувач, компаратор і вихідний каскад.
Частоти RC і LC-генераторів підбираються приблизно однаковими, тоді, пройшовши через змішувач, на виході буде вже три частоти. Третя дорівнює різниці частот RC і LC-контурів.
Фільтр низької частоти віднімає разностную частоту і відправляє сигнал на компаратор, де формується меандр тієї ж частоти.
Виявлення прихованої проводки буде виявлятися по зміні частоти звуку. Котушка береться з реле РЕЗ 9, при цьому рухомі елементи видаляються.
Так як реле містить 2 котушки з різними сердечниками, загальні висновки обмоток треба з'єднати з ємністю С1, а сердечник і корпус змінного опору, - із загальною шиною.
Як друкованої плати використовується двосторонній фольгований гетинакс або склотекстоліт. Деталі шукача слід розміщувати на одній стороні, другу сторону витравляти не треба, її потрібно з'єднати із загальною шиною приладу.
На другій стороні закріплюється батарея, котушка індуктивності з реле.
Залежно від настройки, частота буде змінюватися, і детектор буде видавати звук, як при пошуку радіостанції. Чим ближче метал, тим голосніше звук. Тональність залежить від виду металу.
нестандартні способи
Наостанок, варто описати пару незвичайних приладів для пошуку прихованої проводки, які можуть зробити навіть люди, що не володіють знаннями в електроніці. Якщо в будинку є звичайний компас, то це вже готовий індикатор проводки. Перед вживанням проводку слід гарненько навантажити, і по відхиленню стрілки компаса шукайте місцезнаходження дроти.
Другий спосіб більш ефективний, теж використовується сила магніту. На шматок нитки прив'язується постійний магніт, краще з неодиму, і повільно проводиться уздовж стіни. Там де буде проходити кабель або арматура, магніт відхилиться. Відбувається це через генерації електричним струмом магнітного струму. Так елементарні знання фізики магнітних явищ допомагають знайти заховані дроти.
