Індикатор напруги, як користуватися індикаторною викруткою

Квартири сьогодні просто переповнені найрізноманітнішими електроприладами. Відповідно, часто виникають ситуації, коли потрібно установка, заміна, підключення електророзеток, світильників, пошук несправності в електричному ланцюзі. Допоможе в проведенні даних робіт індикатор напруги.

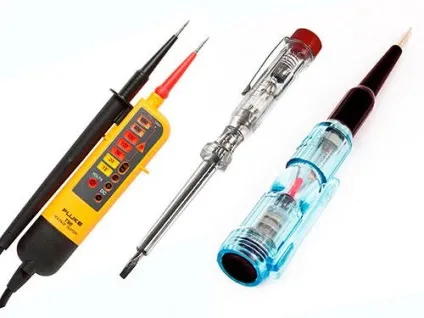

Зразків таких пристроїв досить багато: від простих (викрутка - індикатор), до цифрових мультиметров. Вони здатні показувати, чи є напруга в електрообладнанні, визначати рівень опору ланцюга, і інші параметри.

У продажу можна зустріти навіть пристрої, що дозволяють виявити обрив проводки, прихованої під шаром штукатурки.

Типи вимірювальних пристроїв

Для роботи з низьковольтними електричними мережами (до 1 кВ) користуються двома типами індикаторів:

• однополюсними, що показують проходження ємнісного струму;
• двополюсними, що подають світловий сигнал при проходженні через них активного струму.

У кожного типу цих приладів є свої особливості.

Однополюсні вимірювальні прилади

У схему однополюсного індикатора входить сигнальна неонова лампа і резистор. Елементи поміщені в діелектричний прозорий корпус з виступаючим контактом (жалом). З протилежного боку цей індикатор фази оснащений плоским контактом на голівці. Зовнішнім виглядом він нагадує викрутку, тому прилад так і називається - викрутка індикаторна.

Важливо! Проводячи роботи з мережами високої напруги, перед тим, як знайти фазу і нуль, слід подбати про дотримання техніки безпеки!

Користуватися викруткою просто. Для того, щоб перевірити наявність напруги в ланцюзі, потрібно доторкнутися пальцем до контакту на голівці покажчика, а жалом до оголеного провідника або струмоведучих частини обладнання. Якщо вони під напругою «неонка» почне світитися.

Як визначити фазу

Вивчивши прикладену до пристрою інструкцію, можна легко зрозуміти, як визначити фазу і нуль індикаторною викруткою. Для цього до будь-якого з двох перевірених проводів, потрібно доторкнутися контактом-жалом викрутки, замкнувши пальцем пластинку на її рукоятці. Якщо неонова лампочка загорілася, значить, це фаза, відповідно інший провід - нуль.

різновиди

У магазинах електротоварів продаються кілька різновидів однополюсних приладів: проста викрутка з індикатором (неонова лампа), викрутка з елементом живлення, багатофункціональна викрутка-пробник. Вони відрізняються своїми можливостями і способом подачі сигналу (світловий або звуковий):

1. Прості викрутки-індикатори з неоновим лампочкою. Складаються з металевого щупа (жало), пластикового корпусу, резистора високого опору, неонового світлового елемента і контактної металевої пластинки, вміщеній на голівці. Пристрій індикаторної викрутки найпростіше. Вона визначає тільки фазний провід, а також наявність напруги. Позитивні сторони таких пристроїв - їх простота у використанні, відсутність батарейки, надійність. Як користуватися індикаторною викруткою? Все дуже просто. Потрібно лише доторкнутися жалом до оголеного проводу або отвору розетки, а пальцем доторкнутися до пластинки на рукоятці. Якщо в ланцюзі є напруга, струм потече через жало, резистор, лампочку (змусивши її світитися) тіло людини, яке стане частиною ланцюга при дотику пальця до контакту на рукоятці. Якщо прибрати палець з контакту, лампочка згасне. При відсутності напруги, або пошкодженні проводки, викрутка-тестер світитися не буде.
2. Викрутки-індикатори з батарейками і світлодіодними елементами. Зовні ці пристрої схожі на попередні пристрої з невеликою відмінністю: знайти фазовий провід, можна не торкаючись до контактної платівці на торці викрутки. Крім того, таким приладом можна продзвонити електричну проводку на наявність розривів. Для цього контактом-жалом доторкаються до одного кінця ланцюга, до іншого кінця ланцюга доторкаються рукою і торкаються пальцем до контакту на голівці тестера. Якщо ланцюг справна, світлодіодний елемент почне світитися. Індикаторна викрутка з батарейкою коштує трохи дорожче за звичайну.

Просунуті викрутки-індикатори. Прилади з великою кількістю функцій і більш складною начинкою, але відрізняються все тим же принципом роботи індикаторного викрутки. Вони дозволяють не тільки визначити фазу або продзвонити дроти, а й підходять для безконтактного виявлення прихованої проводки під невеликим шаром оздоблювального матеріалу. Завдяки високій чутливості пристроїв, вдається визначати фазу через один ізоляційний шар ізоляції, не пошкоджуючи його. Коштують вони недорого, точні, прості і зрозумілі в експлуатації. Наприклад, відмінним вибором для домашніх робіт по електриці, стане індикаторна викрутка Safeline MS-18. Це пристрій дозволить легко визначати наявність змінної напруги до 250В контактним способом (може виявити фазний і нульовий провід). Можна її використовувати і для і безконтактного способу виявлення прихованої проводки (до 600 В). Вона здатна знайти місце розриву дроту безконтактним способом, продзвонити ланцюг, а також встановити полярність у батареї або акумулятора (до 36 В). При такій кількості функцій модель коштує недорого (в середньому 250 рублів). Для вибору режимів перевірки (контактний / безконтактний) викрутка-індикатор забезпечена перемикачем. Подібні пристрої стануть універсальними «детектора» обривів проводу під шаром оздоблювального матеріалу. В їх схемою є як світловий, так і звуковий індикатор. При необхідності багатофункціональна індикаторна викрутка може налаштовуватися під конкретні види робіт.

Як перевірити пошкодження проводів, прихованих в стіні? Для цього використовується індикаторна електронна викрутка. Включивши її і встановивши перемикач на безконтактний режим роботи, потрібно повільно вести жалом тестерної викрутки по стіні уздовж маршруту, по якому проходять дроти від розподільної коробки до вимикача або розетки. У місці, де кабель пошкоджений, індикаторна лампочка згасне.

Вартість більшості моделей індикаторних викруток невелика. Функціонал цілком достатній для перевірки електричних ланцюгів в побуті.

Пристрої двополюсного типу

Двополюсний індикатор має два корпуси, виконаних з діелектричного матеріалу і з'єднаних між собою тонким дротом довжиною близько метра (у різних виробників вона може бути різна). Кожен з корпусів має контактна жало, неоновий світловий елемент (газорозрядну лампу, світлодіод) і резистор. Більш просунуті моделі забезпечені звуковою сигналізацією.

За допомогою двополюсних індикаторів перевіряють наявність струму між двома контактами мережі або обладнання, торкаючись жалами пристрою. Видів таких пристроїв досить багато. Відрізняються вони, перш за все, своїм функціоналом. Двополюсні покажчики вважаються професійними приладами, їх відрізняє більш висока точність (можуть вимірювати змінну напругу з точними граничними значеннями від 6 до 380 вольт), тому їх використовують при проведенні складних робіт (підключення верстата, електродвигуна). Наприклад, з їх допомогою може визначатися фазировка (порядок підключення фаз) в мережі напругою 380 В з трифазної навантаженням.

Важливо! Для побутових потреб (при напрузі до 1 кВ) обмежень на використання індикаторів немає. При перевірці мереж і електроустановок з напругою вище 1 кВ, обов'язково використання діелектричних рукавичок.

Найпростіший покажчик двополюсної конструкції (як і звичайна викрутка з індикатором напруги) може тільки встановити наявність напруги (прилади серії УНН, ПІН, МІН і інші). Більш функціональні моделі дають можливість не тільки перевірити напругу на конкретному відрізку ланцюга, а й визначити його номінальну величину, полярність. Крім неонових джерел світла, встановлюються світлодіоди, в приладі може бути присутнім і свій звуковий датчик. Функція подачі звукового сигналу знадобиться при обстеженні проводки в темних приміщеннях.

цифрові мультиметри

Великою популярністю серед професіоналів користуються цифрові прилади, що вимірюють напругу - мультиметри. Цей універсальний прилад для електрика, він дозволяє перевірити відразу кілька характеристик електричного кола: напруга, силу струму, опір. Крім звукових і світлових сигналізують елементів, пристрій оснащений цифровим табло.

Додатково можуть бути придбані спеціальні струмові кліщі, що дозволяють вимірювати силу струму без пошкодження ізоляції проводки. Деякі моделі оснащуються термодатчиком для перевірки температури електрообладнання - розподільних шаф, рубильників, електродвигунів. Такими пристроями, як правило, користуються ті фахівці, яким за родом діяльності доводиться бувати на підстанціях зі складним електроустаткуванням.

саморобні пристрої

Індикатор напруги є обов'язковим атрибутом в роботі електрика. А що робити, коли в наявності не виявилося заводського тестера і необхідно перевірити наявність напруги в мережі? Можна зробити пробник своїми руками. Перед тим, як зробити індикатор напруги, потрібно ще раз повторити його схему. Контактна жало індикатора підключено до резистору, він потрібен щоб обмежувати струм, що протікає через тіло людини, до безпечної величини, той, в свою чергу, до неонової лампочки, а вона підключена до контактної пластині, яку замикають пальцем під час роботи.

Як елемент опору для більшої безпеки (щоб уникнути ураження електричним струмом під час роботи з високою напругою) рекомендується застосувати або один резистор на 1 МОм або якщо такого немає, два резистора з номінальною величиною для кожного не менше 500 кОм, які з'єднуються послідовно. Як світлового елемента можна використовувати будь-яку газорозрядну індикаторну лампу, допускається навіть використання неонової лампи від стартера, який працює в комплекті з люмінесцентними лампами-трубками.

Якщо ж перевірити електричний ланцюг на наявність напруги потрібно терміново, і немає часу возитися з паяльником і складною конструкцією, можна застосувати ще більш простий спосіб. Для нього знадобиться тільки лампочка від стартера і досить високоомний резистор. До одного з контактів лампи прикручується резистор і саморобний індикатор напруги готовий!

Достатньо лише взятися за контакт резистора (іншим контактом він прикручений до лампи), а вільний контакт лампи виступить в якості жала даної саморобки. Їм потрібно доторкнутися до перевіряється кабелю. Якщо провід знаходиться під напругою, лампочка загориться. Даний пробник підійде як тимчасовий засіб, коли під рукою не виявиться магазинного тестера.
