Імпульсний паяльник своїми руками

Викласти схема імпульсного паяльника прийшло в голову після як натрапив на одному з форумів. Перевагою імпульсного саморобного паяльника є швидке нагрівання жала, і так само зручність пайки деталей невеликих розмірів.

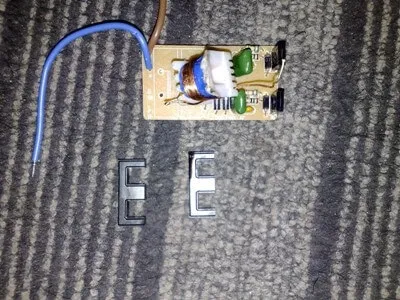

Це паяльник із застосуванням всередині малопотужного компактного електронного трансформатора на 50Вт. На відміну від ЕТ високої потужності, трансформатор виконаний на Ш-подібному сердечнику, намотати потрібну обмотку дуже незручно, тому для початку потрібно випаять і розібрати трансформатор.

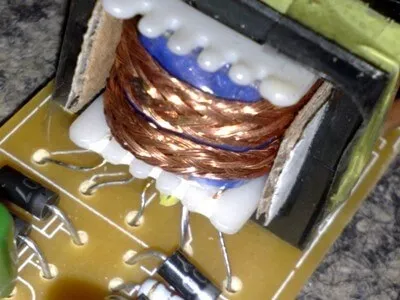

Обмотка на 12 Вольт складається з 8-10 витків дроту 0,8-1мм, нам потрібно відмотати цю обмотку і мотати нову.

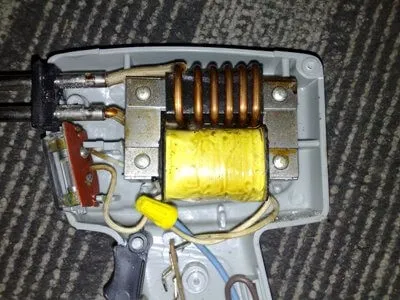

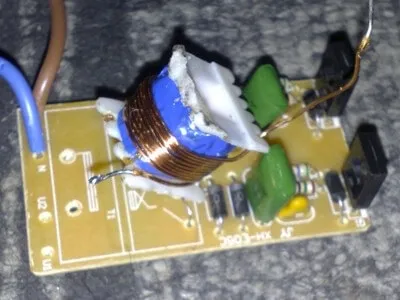

Силова обмотка складається всього з одного витка, намотування робиться шиною з перетином 5-6 мм. У моєму випадку в якості шини використовувався екран від телевізійного кабелю.

Після намотування обмотці потрібно зрадити якусь стійкість. Для цього з бічних сторін сердечника вставлені шматочки картону.
Раніше у мене був німецький паяльник у вигляді пістолета. Основа роботи такого паяльника та ж, що і у імпульсного, тільки в ньому застосований мережевий трансформатор. Працювати цим паяльником вкрай незручно через велику вагу, а при довготривалому включенні трансформатор перегрівається дуже сильно (одного разу навіть перегоріла мережева обмотка, довелося мотати самому).

У нашій же схемі немає таких недоліків, навіть без теплоотводов тепловиділення на ключах незначне.

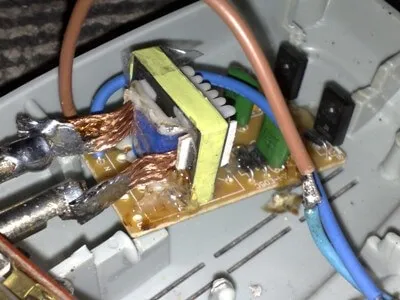

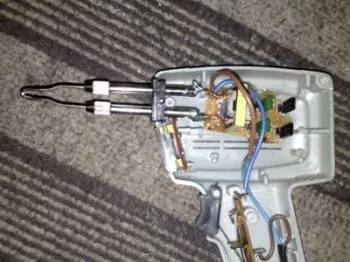

Кінці шини просто запаяні до держателю жала, тепловиділення тут практично немає, значить припій буде триматися.

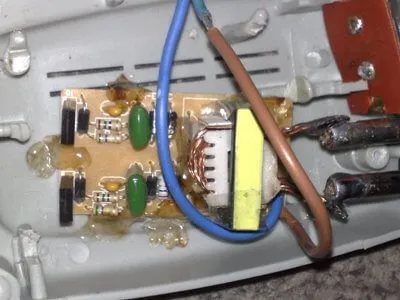

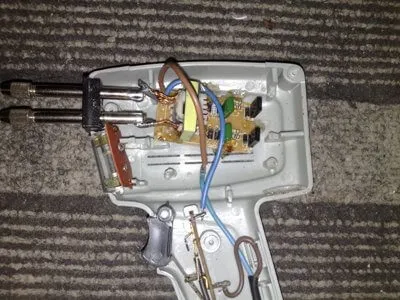

Плату електронного трансформатора зміцнив за допомогою звичайного силікону, ніяких додаткових примочок і пристосувань не використав.

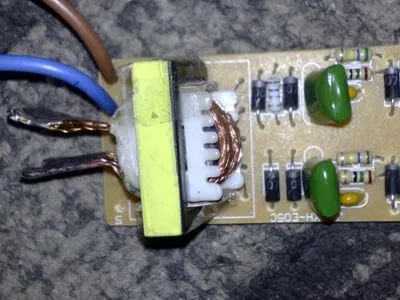

Схема таких ЕТ стандартна - полумостовой інвертор, на відміну від схем виробника Taschibra, цей блок досить стабільний, тут немає окремого трансформатора ОС, а базові обмотки ключів намотані на основному трансформаторі.

В ході роботи обмотка не гріється, але при довготривалому включення теплота передається від жала до обмотці.

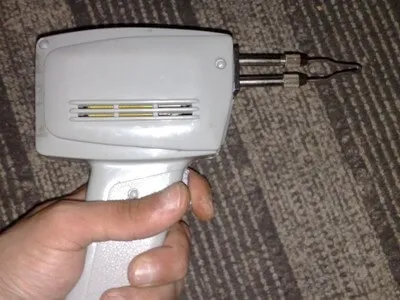

Паяльник вийшов досить легким, жало гріється всього за 5-6 секунд.Его можна використовувати для монтажних робіт, але для більш масштабних справ (лудіння плат і т.п.) такий паяльник не найкращий варіант.
