імпульсне реле
Імпульсне реле працює в першу чергу як комутатор навантаження. Воно спрацьовує, коли вимикач короткочасно замикають і знову розмикають. У звичайному реле, електрику має постійно додаватися до котушки, щоб підтримувати контакти замкнутими, але імпульсна реле "запам'ятовує" стан, і вимагає лише короткочасне застосування електрики. Таким чином, імпульсна реле можна використовувати для того, щоб включити світильник з нефіксіруемие кнопки, а не перемикаються тумблера. Що дійсно зручно - це підключення декількох кнопок в паралель і розміщення їх в різних місцях. Ви можете включити лампу в одній кімнаті, а вимкнути її з іншої кімнати. Чим то воно схоже на твердотельное реле.
Схема підключення імпульсного реле
Управління імпульсним реле проводиться по 2-х провідної лінії за допомогою натискання на клавішу довільного вимикача. Використання подібного реле дає можливість відмовитися від додаткових витрат на прокладання керуючої електричної проводки з безлічі жив. Головна перевага реле - це те, що напруга або струм, якими треба живити котушку, можуть бути досить маленькими, а струми, на які будуть розраховані контакти реле - великими.

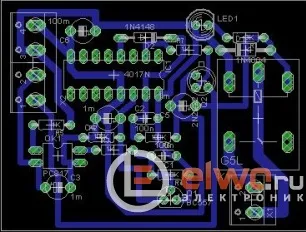

Електронна схема імпульсного реле

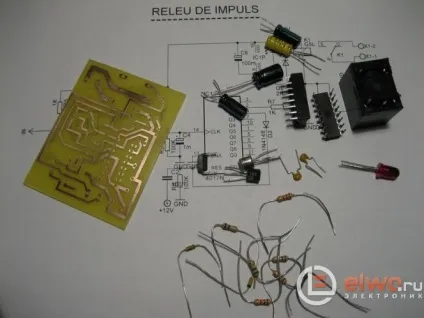

список деталей
- IC1 - CD4017
- Q1 - BC557
- Q2 - 2N2222
- OK1 - PC817
- D1 - 1N4004
- D2 - 1N4148
- R1 - 3 К
- R2 - 100 K
- R3 - 1 K
- R4 - 10 K
- R5 - 1 K
- R6 - 100 K
- R7 - 1 K
- C1 - 100 НФ
- C2 100 НФ
- С3 - 1 МКФ / 25 В
- С4 - 1 МКФ / 25 В
- С5 - 1 МКФ / 25 В
- С6 - 1 МКФ / 25 В
- LED1 - світлодіод
- К1 - реле на 12 В
Цифрове імпульсне реле - це електронна схема, яка імітує всі функції імпульсного реле з храповим механізмом: перше натискання на кнопку включає реле, а друге натиснення вимикає його. Особливість даної схеми полягає в тому, що вона може бути використана в централізованій системі домашньої автоматизації. Ще однією перевагою є більш низька ціна самостійної збірки в порівнянні з готовими покупними. Цифрові реле стійкі до електричних перешкод, з'єднання між кнопками і схемою може бути проведено не екранованим кабелем будь-якої довжини.
Основним компонентом у схемі буде мікросхема IC1 (CD4017). Всі зовнішні керуючі ланцюги ізольовані гальванічно від мережі оптопарою, а це означає додатково і те, що схема не чутлива до електричних перешкод, які можуть прийти на кабель, що підключається з кнопки.
Вихідний сигнал оптрона посилюється транзистором Q1 (BC557) разом з елементами C1, R3, R4. Посилений сигнал надійде на контакт 14 лічильника IC1 (CD4017), лічильник збільшується на 1, контакт 2 включає і реле. Транзистор Q2 (2N2222) підключений до контакту 2 IC1 реле 12V. Діод 1N4004 (D1) виступає в якості захисного. Світлодіод LED1 вказують на статус - вкл / викл. Наступним натисканням будь-якої кнопки, стан лічильника IC1 збільшується на 1, вив. 2 вимикається, реле вимкнено. Якщо ми підключимо через діод D2, вив. 4 скидання CD4017. лічильник повертається в початковий стан і готовий отримати ще одне натискання кнопки, щоб включити реле. Елементи C2-R6 забезпечують Reset мікросхеми, коли відбувається включення харчування. Харчування для схеми постійне - 12V. У режимі очікування, коли реле виключене, цифрове імпульсна реле споживає мінімальний струм.
Наведемо приклад схеми підключення імпульсного реле для управління світильному з трьох різних місць:
Нульовий провід подаємо безпосередньо на світильник, а фазовий провід підключаємо до верхнього силовому контакту реле. До нижнього силового контакту підключаємо фазний провід світильника. До одного з контактів схеми управління підключаємо нульовий провід. Фаза на лічильник імпульсів подається через тактові вимикачі. До кожного тактовою вимикача досить прокласти двожильний провід.
