Цей найдавніший тип храму, що прийшов на Русь з Візантії разом з християнством, був сприйнятий як вже склалася архітектурна система. До XVI ст. такі храми домінували в українському кам'яному архітектурі. У наступні століття вони продовжували існувати поряд з бесстолпного храмами, поступово поступаючись їм в кількісному відношенні.

Основу хрестово-купольної системи становить прямокутний обсяг, утворений стінами будівлі. Усередині знаходяться чотири вільно стоять стовпа, з'єднаних із стінами і між собою арками, що несуть склепіння. Вони підтримують світловий барабан з куполом, переходи до якого заповнені вітрилами. До центрального квадрату примикають чотири прямокутних кінця, перекриті циліндричними склепіннями і орієнтовані по сторонах світу. Східний кінець завершується напівкруглої нішею (апсидою), в якій знаходиться вівтар. Кутові приміщення між кінцями хреста перекриті склепіннями тієї чи іншої форми. Східні кутові приміщення, де розташовуються дьяконник і жертовник, теж, як правило, завершуються апсидами. Таким є основний композиційний ядро ​​хрестово-купольного храму.

Пристрій найпростішого варіанту чотиристовпного храму одно цього ядра (рис. 1). При збільшенні довжини будівлі в західному напрямку, що вимагає відповідного подовження зводу центрального нефа і, отже, введення додаткових несучих стовпів, створюються шести- і восьмистовпного варіанти хрестово-купольного храму (рис. 2). При розширенні в південну і північну сторони будівля храму стає п'ятинефні і має вже дуже складну композицію (рис. 3). У західному кінці хрестово-купольного храму часто споруджуються хори, які спираються на крайні західні стовпи.

Церква Покрови на Нерлі, 1165 р

Церква Спаса-Преображення на вулиці Ільїна в Новгороді, 1374 р

Георгіївський собор в Юр'єв-Польському, 1230-1234 рр.

Мал. 1. Крестово-купольні чотиристовпний храми простого і ускладненого типів

Собор Іванівського монастиря в Пскові, 1230-і рр.

Архангельський собор Московського Кремля, 1505-1509 рр.

Успенський собор Московського Кремля, 1475-1479 рр.

Собор Різдва Богородиці в Суздалі, 1222-1225 рр.

Мал. 2. шестистовпний хрестово-купольні храми простого і ускладненого типів

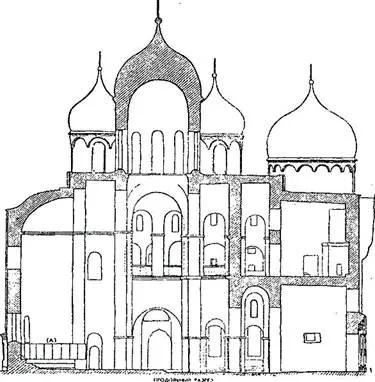

Софійський собор в Новгороді, 1045-1052 рр.

Успенський собор у Смелае, 1158-1160; перебудований в 1185-1189 рр.

Мал. 3. Складні многонефние хрестово-купольні храми

Організація внутрішнього простору чотирьох- і шестистовпний хрестово-купольний храмів може бути спочатку ускладнена також за рахунок знижених притворов, розташованих по сторонах світу, в результаті чого план набуває хрестоподібні обриси (Георгіївський собор в Юр'єв-Польському і собор Різдва Богородиці в Суздалі).

Хрестово-купольні храми можуть мати один, три або п'ять світлових барабанів. Від кількості світлових барабанів залежить інтенсивність і специфіка повітрообміну в хрестово-купольної будівлі.

Так як чотиристовпний храми відрізняються, як правило, досить скромними розмірами, п'ятиголові серед них зустрічаються рідко. Найдавніші шестистовпна храми мали один (Борисоглібський собор у Чернігові) або три (Георгіївський собор Юр'єва монастиря і собор Антонієві монастиря в Новгороді) світлових барабана. Пізніші хрестово-купольні шестистовпна храми мають п'ять світлових барабанів (Успенський і Ніжин собори Московського Кремля, собори Хутинського монастиря в Новгороді і Новодівичого - в Москві, Софійський собор у Вологді і ін.).

Організація внутрішнього простору навіть самого простого чотиристовпного хрестово-купольного храму досить складна. По-перше, звертає на себе увагу різниця висот окремих частин будівлі (від найвищого подкупольного простору до дуже низької приміщення під хорами). По-друге, весь простір ділиться на декілька вертикальних осередків. При цьому хрестоподібна в плані простір, увінчана куполом на світловому барабані, виділяється як центр композиції, а кутові частини храму, відокремлені стовпами, мають підпорядковане значення.

Найбільш активний повітрообмін відбувається в центральному просторовому ланці хрестово-купольного будинку, в той час як в знижених обсягах він менш інтенсивний. При малому надходженні повітря в знижених частинах будівлі, особливо в північно-західному і південно-західному кутах, а також в скуфії барабана (вище верхнього рівня вікон) утворюються не вентильовані застійні зони.

Об'ємні характеристики будівель цієї групи досить різноманітні. Основне ядро ​​складають новгородські, московські і деякі інші давньоукраїнські чотиристовпний хрестово-купольні храми XIV-XV - початку XVI ст. (Успенський собор на Городку в Звенигороді; Троїцький собор Троїце-Сергієвої лаври; церкви Спаса на вулиці Ільїна та Федора Стратилата в Новгороді і т.д.). Найчастіше вони мають порівняно невеликий обсяг - до 1500 м 3. висоту нефів - 11-12 м, висоту подкупольного простору - 19-22 м. Пізніше, в кінці XVI-XVII ст. будуються храми менших розмірів - об'ємом до 1000 м 3 і висотою нефів 7-9 м.

Міські та монастирські соборні шестистовпна хрестово-купольні храми, споруджувалися протягом XII-XVII ст. відрізняються великим об'ємом - близько 3000 м 3. висота нефів дорівнює 15-16 м, висота подкупольного простору - до 23-27 м. (Георгіївський собор Юр'єва монастиря і собор Антонієві монастиря в Новгороді; Успенський собор Московського Кремля, собор Новодівичого монастиря в Москві; Софійський собор в Вологді і т.д.).

Об'ємні характеристики найбільш древніх зі збережених (володимиро-суздальських) чотиристовпний хрестово-купольний храмів близькі до характеристик шестистовпний (церква Покрова на Нерлі; Дмитрієвський собор у Смелае; Спасо-Преображенський собор в Переславлі Заліському і ін.).

Все хрестово-купольні храми мають масивні огороджувальні конструкції. Товщина стін - 1,2-1,4 м, в місцях распора склепінь - до 1,8 м. Склепіння і стіни світлових барабанів тонше 0,5-0,8 м. Подклета зустрічаються досить рідко, в шестистовпний будівлях їх зазвичай немає. Площі скління і дверних прорізів складають, як правило, 2-3% площі огороджувальних конструкцій.

Стіни будівлі часто оточені наросли культурним шаром. Фундаменти і заглиблені підкліть прогріваються і остигають повільно, в той час як тонкі склепіння і стіни барабанів прогріваються і охолоджуються значно швидше, що також впливає на характер повітрообміну в приміщенні.

Церковні будівлі завжди орієнтовані строго по сторонах світу, з вівтарної апсидою на сході. Тому вплив сонячної радіації на мікроклімат різних обсягів має загальні для всіх храмів закономірності, а його специфіка залежить, в основному, від кількості віконних прорізів тієї чи іншої орієнтації.

При дослідженні мікроклімату в хрестово-купольної будівлі слід виявити диференційовані обсяги, які характеризуються певними особливостями формування мікроклімату: центральний підбанний простір, вівтарна частина храму, знижені західні кути основного обсягу (під хорами), простір над хорами. Практика вивчення температурно-вологісного повітряного режиму в хрестово-купольної будівлі показує, що вимір повітряних параметрів неодмінно слід проводити в північній і північно-східній зонах храму - в малій північній апсиді і біля північної стіни в зоні північного порталу. Ця частина храму найповільніше прогрівається в теплий період року.
