Досить часто при будівництві виникає необхідність механічного з'єднання різних елементів конструкції (віконних рам, дверних коробок і так далі). До недавнього часу для цього використовували найпростіші металовироби: пластикові або металеві дюбелі. Однак їх застосування можливе лише в твердих підставах (бетоні, цеглі, камені). Зараз для цих цілей з успіхом застосовують так званий клейовий або хімічний анкер. Одним з провідних виробників таких виробів є компанія "Hilti" (Ліхтенштейн). Хилти анкера хімічні випускають у вигляді капсульних виробів (для установки однієї шпильки) і ін'єкційних систем (картриджі ємністю 330 і 500 мл). Продукція цієї компанії дозволяє виконати практично будь-які кріпильні роботи: від кріплення важкої полки на стіні з пористого бетону до вклеювання додаткових несучих арматурних прутів в важких бетонних конструкціях.

Хімічні капсульні анкери Hilti

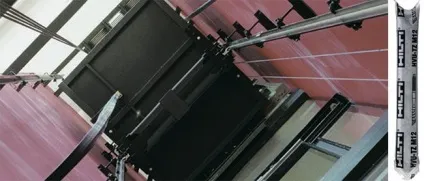

Такий вид хімічного анкера чітко дозований на установку тільки одного кріплення. Являє собою поліетиленову ємність циліндричної форми, заповнену клейовим складом. Два компонента клейової суміші розділені непроникною перегородкою. Змішування компонентів суміші відбувається в момент монтажу. Вироби даного виду маркуються буквами HVU, із зазначенням різьблення анкерної шпильки і глибини посадкового отвору для неї. Наприклад, маркування "HVU M16X125" означає, що дана капсула призначена для кріплення анкерної шпильки з різьбленням М16, глибиною отвори в бетоні 125 мм. Лінійка капсул представлена ​​досить широко: від М8 до М39.

Технологія установки шпильки з використанням клейової капсули досить проста:

• Бурим в підставі отвір необхідного діаметра і глибини. Виробник рекомендує вибирати діаметр свердла або бура для шпильок М8 ÷ М16 на 2 мм більше, для М20 ÷ М39 на 3 ÷ 4 мм більше. Наприклад, для капсули "HVU M12X110" знадобиться бур діаметром 14 мм, глибина отвору 110 мм.
• Ретельно очищаємо отвір від пилу, використовуючи повітря або йоржик.
• Вставляємо в отвір капсулу.

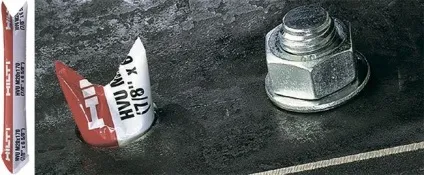

• За годинниковою стрілкою закручуємо шпильку в отвір: нижнім кінцем шпилька розриває капсулу і при укрученні відбувається перемішування компонентів клейового складу.

Час остаточного застигання клейового складу, після якого на шпильку можна надавати максимальні навантаження залежить від навколишньої температури: від 20 хв при температурі + 20˚С до 5 годин при температурі -5˚С.

Для шпильок, які відчувають підвищені динамічні навантаження, компанією розроблені спеціальні капсули "HVU-TZ". Лінійка цих видів капсул призначена для установки шпильок від М10 до М20.

Ін'єкційні анкерні системи Hilti

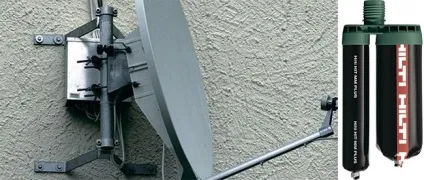

Цей вид хімічного анкера (маркується літерами HIT) являє собою пластиковий картридж, з двома закріпленими герметичними ємностями з фольги (одна з клейовим наповнювачем, друга - з затверджувачем). На сьогоднішній день компанія представляє 7 різновидів цього виду хімічного анкера. Ціна на такі анкери залежить від ємності картриджа (існує їх два різновиди: 330 і 500 мл), компонентів складу, області застосування і навантаження, яке витримує шпилька, встановлена ​​з його застосуванням.

Наприклад, універсальний гібридний склад "HIT-MM-Plus" є хімічним анкером бюджетного класу (вартість одного картриджа ємністю 330 мл становить 650 ÷ 900 рублів). Двокомпонентний клей виготовлений на основі уретан-метаакрілат. Рекомендований для установки шпильок з різьбленням в діапазоні М6 ÷ М16 в основних будівельних матеріалах, таких як цегла (цілісний і пустотіла), вапняно-піщаних блоках, бетоні, блоках з пористих видів бетону, штучному і натуральному камені. Для кріплення шпильок в пустотілих блоках і цеглі фірма пропонує спеціально розроблені перфоровані пластикові гільзи, які дозволяють збільшити міцність кріплення і скоротити витрату клейового складу.

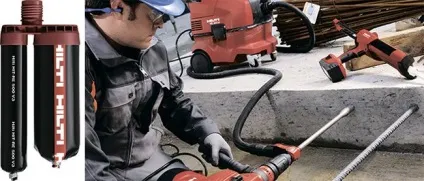

А склад "HIT-RE-500-V3", який замикає лінійку ін'єкційних анкерів, варто вже 2700 ÷ 3300 рублів за упаковку ємністю 330 мл і призначений для вклейки випусків робочої несучої арматури перекриттів, колон, фундаментів і сходових прольотів. Склад на основі епоксидного клею з добавками, що дозволяють встановлювати шпильки і арматурні прути діаметром 10 ÷ 55 мм навіть в отвори, повністю заповнені водою.

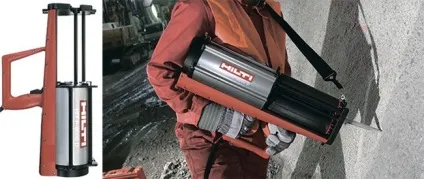

Видавлювання складових клею здійснюємо за допомогою механічного ручного дозатора. Для хімічних анкерів ємністю 330 мл призначений дозатор "HDM-330", для 500 мл - "HDM-500". Капсули вставляємо в пластикову касету дозатора (він входить в комплект), на різьбову частину картриджа прикручуємо змішувач (в якому відбувається змішування компонентів клейового складу) і через його конічну трубку клей потрапляє в просвердлений отвір. Паралельні поршні з'єднані з рукояткою дозатора, і при одноразовому натисканні на неї відбувається подача однієї порції клейового складу (близько 5 мл).

Для професійного використання при виробництві великого обсягу анкерних робіт використовують пневматичний дозатор "P-8000-D" і акумуляторний дозатор "HDE-500-A22".

Розрахунок хімічного анкера

Для надійної і правильної установки шпильки відповідно до технічного регламенту отвір має бути заповнено клейовим складом на ⅔ (надлишки повинні виступити за краї отвору тільки після установки шпильки). Розрахунок витрати хімічного анкера для установки одного вироби легко зробити самостійно за такою формулою:

V₁ - обсяг клейового складу, необхідний для установки одного анкера (мл);

π - число «ПІ» (3,14);

h - глибина отвору (мм);

D - діаметр пробуреного отвори (мм).

Наприклад, використовуємо склад "HIT-MM-Plus" і шпильку М12. Рекомендовані виробником: діаметр бура - 14 мм, глибина отвору для надійної фіксації шпильки - 85 мм. Підставляємо наші значення в формулу і отримуємо:

Так як одне натискання на рукоятку дозатора видавлює близько 5 мл клейового складу, то для нашого прикладу досить двох натискань для установки однієї шпильки.

Порада! Так як виробник рекомендує після використання ін'єкційної системи здійснювати заміну дозатора, то доцільно заздалегідь просвердлити і зачистити необхідну кількість отворів, після чого встановити всі шпильки на хімічний клейовий склад.

На сучасному ринку представлені хімічні анкери різних виробників: Hilti, Himitex, Фішер, Sormat, МКТ, Mungo. Вибір того чи іншого виду анкера залежить від матеріалу підстави, в якому передбачається установка шпильки, і від планованого навантаження на неї. Перед покупкою необхідно уважно ознайомитися з інструкцією виробника, тоді ваш вибір буде правильним як в технічному, так і матеріальному відношенні.
