Гост 10549-80 «вихід різьблення
1. Цей стандарт встановлює размерисбега різьблення при виході інструмента або при наявності на інструменті заборнойчасті, розміри Недорезов при виконанні різьби в упор, форму і розміри проточекдля виходу різьбоутворюючі інструменту, розміри фасок - для резьбиметріческой, трубної циліндричної, трубної конічної, конічної дюймової Сугла профілю 60 ° і трапецеидальной.
(Ізмененнаяредакція, Змін. №1).
2. Розміри збігаючи і Недорезов для зовнішньої метріческойрезьби повинні відповідати зазначеним на рис. 1. 4 (при виполненіірезьби нарізуванням), на рис. 2. 3. 5 (при виконанні різьби накочуванням) і в табл. 1.
Допускається застосовувати кут 60 °
Форма і размерипроточек для зовнішньої метричної різьби повинні відповідати зазначеним накреслити. 6 і в табл. 1. Розміри фасок зовнішньої метричної різьби вказані на рисунок 1 і в табл. 1.
Розміри в міліметрах
1. Проточки типу 2 знижують концентрацію напружень під головкою, але зменшують площу опорної поверхні.
2. Розміри проточек для заданого кроку різьблення допускається встановлювати по найближчому табличному кроку різьблення.
3. Для деталей з високоміцних матеріалів з # 963; в> 1400 МПа і в випадках, якщо проточка, крім технологічних, несе і конструктивні функції, допускається застосовувати проточки, не встановлені цим стандартом.
4. Допускається застосовувати розміри збігаючи, Недорезов і проточек по ГОСТ 27148.

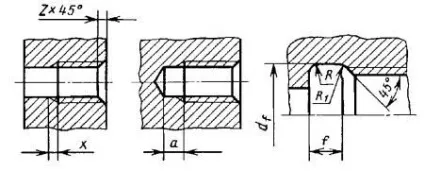

3. Розміри збігаючи і Недорезов для внутрішньої метріческойрезьби повинні відповідати зазначеним на рис. 7 і в табл. 2.
Форма і размерипроточек для внутрішньої метричної різьби повинні відповідати зазначеним накреслити. 8 і в табл. 2. Розміри фасок внутрішньої метричної різьби вказані накреслити. 7 і в табл. 2.
Допускається застосовувати у г ол 60 °
* Ширина проточек дана для діаметрів 6 мм і більше.
1. Проточки типу 2 знижують концентрацію напружень під головкою.
2. Розміри проточек для заданого кроку різьблення допускається встановлювати по найближчому табличному кроку різьблення.
3. Для деталей з високоміцних матеріалів з # 963; в> 1400 МПа і в сл у чаї, якщо проточка, крім технологічних, несе і конструктивні функції, допускається застосовувати проточки, не встановлені цим стандартом.
4. Допускається застосовувати розміри збігаючи, Недорезов і проточек по ГОСТ 27148.
4. Розміри збігаючи, Недорезов, проточек і фасок для трубнойціліндріческой різьблення повинні відповідати зазначеним на рис. 9. 10 і в табл. 3. 4.
Для наружн ойрезьби
Число кроків на довжині 25,4 мм
Стік x. не більше, при вугіллі забірної частини інструменту
Недорезов a. не більше
Число кроків на довжині 25,4 мм
Стік x. не більше
Недорезов a. не більше
Примічали ие. Ширина вузьких проточек може бути зменшена до 1. 5 кроку.
5. Розміри збігаючи, Недорезов, проточек і фасок для трубнойконіческой різьблення по ГОСТ 6211 повинні відповідати зазначеним на рис. 11 і в табл. 5.
Число кроків на довжині 25,4 мм
Стік x. при куті забірної частини інструменту 20 °, не більше
Недорезов a. не більше
Стік x. не більше
Недорезов a. не більше
Примічали ие. Ширина вузьких проточек для внутрішньої різьби може бути зменшена до 1. 5 кроку.
6. Розміри збігаючи, Недорезов, проточек і фасок для конічної дюймової різьби з кутом профілю 60 ° по ГОСТ 6111 повинні відповідати зазначеним на рис. 12 і в табл. 6.
Розміри в міліметрах
Число кроків на довжині 25,4 мм
Стік x. при куті забірної частини інструменту 20 °, не більше
Недорезов a. не більше
Стік x. не більше
Недорезов a. не більше
7. Розміри проточек і фасок для зовнішньої і внутреннейтрапецеідальной одноходовой різьблення повинен відповідати зазначеним на рис. 13 і в табл. 7.
Внутрішня різьба df
Примічали ие. Для многозаходной трапецеїдальної різьби ширину проточки приймають рівною ширині проточки однозаходной різьблення, крок якої дорівнює ходу многозаходной різьблення. Розміри інших елементів приймати по табл. 7.
(Ізмененнаяредакція, Змін. №1).
9. Допускається застосовувати замість проточек, зазначених на рис. 9 - 13 і в табл. 3 - 7. пр і f ≤ 2 мм симетричні проточки (без фаски) з радіусом заокруглення з обох сторін, рівним R.
10. Для зовнішньої трубного циліндричного різьблення при виполненіірезьби на прохід, а також при виконанні різьби в упор, в разі прімененіянормального Недорезов і нормальної ширини проточки, рекомендується пріменятьрезьбообразующій інструмент з кутом забірної частини 20 °, в разі застосування уменьшенногонедореза і вузькою проточки - з кутом забірної частини 30 °.
Для внутреннейтрубной циліндричного різьблення при виконанні різьби в упор, в разі прімененіянормального Недорезов і нормальної ширини проточки, рекомендується пріменятьрезьбообразующій інструмент з довжиною забірної частини не більше трьох кроків, вразі застосування зменшеного Недорезов і вузькою проточки - з довжиною заборнойчасті не більше двох кроків.
12. Граничні відхилення розмірів проточек df і f призначають виходячиз конструктивних вимог до виготовленим деталям.
1. РОЗРОБЛЕНО І ВНЕСЕНО Державним комітетом СРСР постандартам
2. ЗАТВЕРДЖЕНО І ВВЕДЕНО В ДІЮ ПостановленіемГосударственного комітету СРСР по стандартах от09. 07. 80 № 3501
4. НОРМАТИВНО-ТЕХНІЧНІ ДОКУМЕНТИ
