Фанова труба: що це і основна характеристика
Фанова труба виводить каналізаційні гази. Вона виконує функції вентиляції. Також завдяки фан пристрою дотримується оптимальне тиск труб.
Фанова труба монтується практично у всіх будівлях. Але не скрізь її монтаж є обов'язковим.
В одноповерхових приватних будинках цей пристрій не є обов'язковим. У таких будівлях недостатньо великі обсяги стоків. Але у великих будинках доведеться встановити фанову трубу.
Класифікація фанових труб:
- прямі;
- Монолітне коліно;
- перехідники;
- Труба з вигином.
Вибір оптимального варіанту залежить від стану самої каналізації, стану і габаритів трубопроводу. У важких місцях обладнують вигини, а в простих використовують прямі труби. Сам спосіб роботи фанових труб полягає, що при розрідженні повітря всередині системи, кисень поступаю з вулиці.
Що таке фанова труба для каналізації і необхідність її монтажу
Фанова труба створює вентиляцію для каналізації. Для багатоповерхових будинків даний елемент вважається необхідним. Для невеликих будинків з невеликою кількістю стоків можна обійтися без фанів обладнання. Але якщо кількість відходів досить велика, то при відсутності вентиляції може зірвати гідрозатвор, а неприємні каналізаційні запахи будуть розноситися по поду. Фанова труба виконує контроль за кількістю рідини в сифоні.
Монтаж фанової труби потрібен в таких випадках:
- Більше одного використовуваного санвузла в будинку;
- Каналізація обладнана септиком, який розміщений недалеко від будинку;
- Велика кількість відходів;
- При діаметрі стояка 110 мм.
Правильність установки каналізаційної вентиляції прописана в СНИП. Важливо заздалегідь ознайомитися з усіма нюансами монтажу. Фан труби повинні мати діаметр 110 мм в приватних будинках.
Висновок труби не повинен проводитися на горищне приміщення. Слід зробити вихід на даху, поруч з димарем. Але не можна робити суміщений висновок.
Для вентиляції каналізації широко використовують пластикові труби. Деякі вважають за краще чавун. Габарити труб визначає господар. Відзначають класифікацію труб за способом установки. Виділяють кутовий, прямий і вертикальний монтаж. Прямі труби встановлюються паралельно унітазу. Кутовий монтаж використовується при ускладнене планування будинку. Вертикальний стояк застосовується в будинках з декількома туалетами.
Вимоги до найфановішим стояках
Установка має на увазі певні розрахункові роботи. Фановий стояк виконує важливу роль, тому потрібно дотримуватися деяких правил. Слід відповідально підходити до роботи.
Вимоги до найфановішим трубах:
- Оптимальна висота виходу становить 30 см від даху;
- Якщо дах має горище, то слід збільшити висоту виведення до 3 м;
- Від балконів і вікон слід дотримуватися відстань в 4 м;
- Початок труби повинно бути утепленим або знаходиться в опалювальному приміщенні;
- Не можна робити суміщений висновок з димоходом;

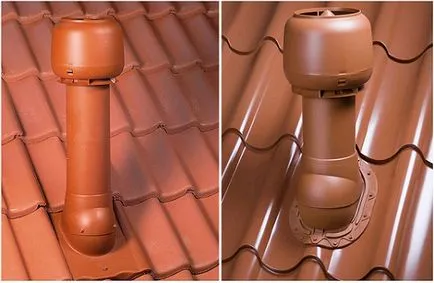

- Висновок обладнується спеціальним ковпаком.
У деяких випадках можна зробити горизонтальний висновок. Таке можливо при індивідуальному будівництві. Також горизонтальний стояк виконують, коли не вистачає шахт для вертикальної установки. При такому висновку кінець обладнується гратами, а не ковпаком.
Особливості монтажу фанової вентиляції
У будинку на кілька поверхів в обов'язковому порядку потрібно обладнати фанову трубу. Це своєрідний контролер переповнення стоків. До того ж завдяки вентиляції в будинок не потрапляє зайвий шум і неприємні запахи.
Рекомендації до установки фанових труб:
- Діаметр стояка повинен бути рівним фанів патрубку;
- Вихід можна змонтувати разом з вентиляцією будинку;
- Буде потрібно зробити температурний контраст між початком і кінцем системи: початок монтується в теплому місці, а вихід обладнується назовні;
- Одного виведення буде досить;
- Не рекомендується виконувати монтаж під звис даху, інакше стояк буде забиватися.
Висновок варто проводити з максимальною акуратністю. У цьому потрібно спиратися на ряд правил і рекомендацій. Максимальний розмір вихідного патрубка складає 3 м. Але радять дотримуватися висоти 50 см від коника. До того ж слід дотримуватися відстань від вікон і балконів - 4 м.
Маленькі сифони можуть служити причиною утворення неприємних запахів в домі. Але цю функцію може виконати і фанова труба.
Підготовчі роботи перед монтажем включають оцінювання стану каналізації. Труби з чавуну замінюють пластиковими. Також піклуються про інструменти та матеріали. Діаметр труб повинен бути однаковим із стояком. Роботи з виведення труби можна виконати своїми силами.
- Пластикові труби з'єднуються між собою кільцями і силіконовим герметиком;
- Для пристенного кріплення використовуються металеві хомути;
- Потім монтується трійник і перехідники;
- Потім конструкцію виводять на дах, висновок можна закруглити або надіти ковпак, щоб всередину не потрапили опади і сміття;
- На завершальних етапах система підключається до перехідникам і встановлюється зворотний клапан.
Перед початком робіт виконується перекриття стояка. Заздалегідь визначаються з місцем виведення і різновидами труб. Складнощі можуть виникнути тільки під час горизонтальної установки. Але даний варіант має більш естетичний вигляд. Починають роботу знизу, поступово рухаючись вгору.
Підключення фанів зворотного клапана

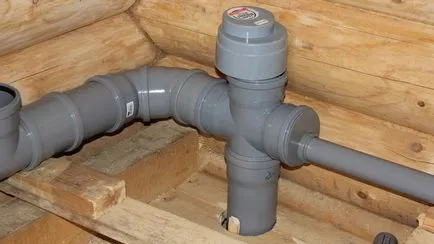

Іноді вентиляція обладнується зворотним клапаном. При його установці можна не піклуватися про виведення труби на покрівлю. Стояк виконує і ряд інших функцій. Після установки унітазу можна відразу підключити зворотний клапан. Кількість клапанів визначається кількістю санвузлів.
Принцип роботи конструкції не відрізняється складністю. При зливі відбувається підняття заслінки і пропуск стоків. Якщо довгий час не користуватися унітазом, то в хаті не з'являться неприємні аромати. Пристрій вбереже будинок від неприємних наслідків застою.
Призначення зворотного клапана:
- Нівелює проблеми пов'язані з неправильним ухилом труб;
- Захист каналізація від застійних ароматів, гризунів і жуків;
- Перешкода для зворотного руху стоків.
Встановити зворотний клапан можна як зовні, так і всередині. Багато що залежить від виду елемента. Клапан повинен стояти на зустрічі руху стічних вод. Деталі конструкції на вигляд нагадують пелюстки, які вигнуті в сторону унітазу.
Установка зворотного клапана виконується насухо. Не потрібно застосовувати мастила, силікону або мастики.
Внутрішній монтаж передбачає добре очищення поверхонь. Також слід знежирити покриття, але без використання мастил. Всі монтажні роботи виконуються на сухій поверхні.
Висновок фанів стояка в приватному будинку
Висновок вентиляції на даху має вигляд стояка. Місце виходу строго регламентується будівельними нормами і правилами. Важливо спиратися в роботі на дану документацію.
Стояк повинен мати таку висоту:
- На похилому даху досить 50 см;
- На плоскій не експлуатувати покрівлі - 30 см;
- На плоскій експлуатувати даху - 3 м.
Враховує інтервал від стояка до вікон і балконів. Дане відстань становить не менше 4 м. Але поєднувати вихід з димоходом суворо забороняється.
Для всіх стояків в будинку використовується один висновок. Беруть трубу діаметром 110 мм. При цьому враховують ухил в сторону газів.
Вихід труби на горище також забороняється. Під звис даху монтаж також не проводять. Навіть при наявності ковпака в такому випадку труба довго не прослужить.
Фанової трубою називається конструкція, яка виконує вентиляційні функції і виводиться безпосередньо на дах. Необхідність установки конструкції обумовлюється кількістю відходів. Виконати установку стояка можна своїми руками, без допомоги фахівців.
