Google cardboard - віртуальна реальність своїми руками, хард
Люблю хлопців з Google. Молодці вони. Правильно поставлені просвітлені мізки і хороша мотивація іноді здатні вичавити з людини абсолютно геніальні ідеї. Прості як 3 копійки і в той же час абсолютно приголомшливі. Прикладом такої геніальної карколомної ідеї безсумнівно є окуляри віртуальної реальності Google Cardboard.
Здавалося б - як-то простенько. Але працює! Та ще й як! Ігри в 3D, фільми в 3D, навчальні програми та віртуальні подорожі - будь ласка! Простотою, геніальністю підходу і ціною питання гугловці заткнули за пояс усіх розробників всяких там Oculus Rift'ов та інше. Та ж віртуальна реальність, тільки майже безкоштовно. Нехай виглядає непоказно, але зате працює. А зовнішній вигляд, при бажанні, може бути і пластмасово-вилизаним, досить подивитися на знаменитому китайському сайті - варіантів-аналогів маса, цінник від 700 рублів і далі, з різним функціоналом, регулюваннями і дірками для повітря.
На поточний момент існує 2 версії Google Cardboard. Як зібрати другу версію я розповім трохи пізніше, в окремому пості, зараз же мова піде про найпростішої у виготовленні - першої версії. Google, як справжня корпорація добра, не поскупилася і виклала в загальний доступ всю інформацію по цьому винаходу.
Отже, що нам знадобиться для виготовлення цього чудового пристрою:
1. Лист твердого картону. Найкраще використовувати микрогофрокартон, який щосили застосовується для виготовлення коробок, тари, упаковок і т.п. Виглядає він так:
Особисто я використовував картонку, з якої хитрими маніпуляціями згинається канцелярський короб для паперів. Цей короб продається в канцтоварах саме у вигляді плоского картонного листа (з неї пропонується згинати короб самостійно). Картон хороший, близько 2 мм завтовшки (товщі брати не рекомендую), чудово ріжеться канцелярським ножем і гнеться без особливих труднощів. Ось як він виглядає:
Однак можна використовувати будь-яку упаковку, хоч від піци. Добре підходить коробка від материнської плати, наприклад. Головне, щоб картон був щільний, і не товстий (2-3 мм максимум), інакше почнуться проблеми з розмірами.
2. Шаблон для вирезаніяочков. роздрукований на звичайному канцелярської папері формату А4 (знадобиться 3 листа). Даний шаблон можна знайти на просторах інтернету, або скачати тут: Завантажити. Цей pdf-файлик друкується на будь-якому лазерному принтері, деталі вирізаються ножицями і наклеюються на аркуш гофрокартону. Оскільки незібраний Google Cardboard довший за папір А4, шаблон розрізаний так, що розрізані частини потрібно накласти один на одного при склеюванні. Ці частини відзначені кружком з цифрою. Накладати треба світлий (зафарбований) гурток на зафарбований з тією ж цифрою і стежити за збігом ліній.
3. Лінзи в кількості 2-х штук. Це найскладніший момент. Параметри лінз такі: асферичні, діаметр 25 мм, фокусна відстань 45 мм. Складність моменту полягає саме в тому, де такі лінзи взяти. Розглянемо варіанти:
- aliexpress.com - кращий варіант за ціною, але тривалий за часом. Для своїх других окулярів я замовляв там, прийшли через 19 днів, це рекорд швидкості, бо зазвичай все тягнеться місяць-два-три. Якщо цей варіант вас влаштовує - шукайте там «google cardboard lens»
- Пошук того ж в українському сегменті інтернету. За швидкістю буде швидше Китаю, але ціна буде вище.
- Магазини «Оптика» вашого міста. Так, там теж можна пошукати. Ймовірно, це найдорожчий варіант, не знаю, не пробував. Продавці в оптиці не зрозуміють, якщо ви скажете «лінзи асферичні, діаметр 25 мм, фокусна відстань 45 мм». Їм треба говорити по-іншому. Оскільки вони все вимірюють в діоптріях, вам потрібно буде питати саме лінзи з діоптріями. Зараз ми їх порахуємо: є формула F = 1 / D, де F - фокусна відстань в метрах, а D - оптична сила лінзи в діоптріях. Таким чином D = 1 / F = 1 / 0,045 = 22,2222. Загалом, потрібно питати лінзи «+22 діоптрій». Якщо такі знайдуться, то їх можна обточити там же до потрібного діаметру, або, діаметром побільше, але тоді і шаблон треба буде злегка змінити.
- Магазини канцтоварів. У ньому шукаємо відповідні за розміром лупи (тобто збільшувальне скло), чим вище кратність, тим краще. 10-кратні лінзи повинні підійти. Даний варіант найбільш ненадійний, бо важко знайти 2 однакових лупи та ще так, щоб вони підійшли по фокусної відстані. Однак, саме цей варіант був першим, який я спробував
- Різного роду біноклі, дитячі іграшки, об'єктиви, підзорні труби, мужички-лахмітники на ринках, в загальному, шукаємо де можемо.
Ідеологічно вірним є перші 3 варіанти, бо вони мають на увазі точний збіг з конструкцією, запропонованої Google. Решта варіантів дають лінзи неточні, тому вимагатимуть зміни конструкції самих очок. Найбільш наочно показати на малюнку:
Випалювали в дитинстві скельцем? Во-во, те ж саме. Беремо лінзу і фокусуємо сонце в маленьку точку на поверхні. Відстань від поверхні до лінзи дорівнює фокусній. Поверхня повинна бути перпендикулярна оптичній осі.
Отже, про лінзи поки все.
4. Магнітики. Даний пункт для початку необов'язковий. У конструкції використовується 2 магніту, які працюють як кнопка. Один магніт, круглий плоский, звичайний, з феромагнетика, вставляється всередину конструкції, другий, кільцеподібний неодимовий, ліпиться зовні і утримується там магнітним полем внутрішнього магніту:
Магнітик обведений червоним кружком
Загалом, залишаю це на ваш розсуд, я собі магнітики не ставив. Коли мій перший варіант заробив, я зробив механічну кнопку.
5. Одежні липучки. Ну, тут все просто - йдемо в ательє і купуємо там застібку-липучку, продаються у вигляді стрічки, метражем, ціна сущі копійки.
6. Канцелярський ніж і двосторонній скотч.
Процес пішов!
Отже, все купили / наколупав / назбирали. Приступаємо.

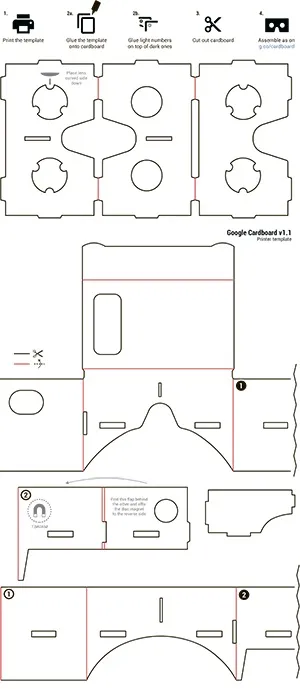

1. Друкуємо шаблон і наклеюємо його на картон.
2. Вирізаємо деталі, робимо необхідні прорізи
Огляд програмної складової і моїх варіантів дивіться в інших постах:
