Глобальний затвор або роллінг-шаттер
СMOS, по-російськи називається КМОП - комплементарна структура метал-оксид-напівпровідник. Все одно зрозуміліше не стало.
Потрібно обов'язково сказати, то цей ефект є не у всіх CMOS-сенсорах, хоча може здатися, що він всюди. У дорогих професійних камерах використовуються CMOS-сенсори з глобальним затвором. Наприклад Sony PMW-F55. Blackmagic Production Camera 4K. URSA 4K. URSA Mini 4K. AJA CION. всі вони використовують сенсори виконані за технологією CMOS, але без роллінг-шаттер.

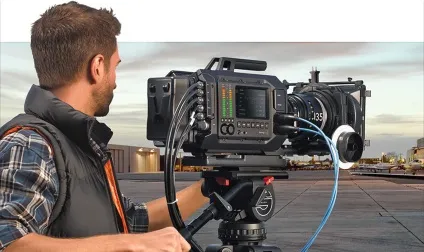

Більшість, але не всі CMOS-сенсори працюють з роллінг-шаттер
Зчитування зображення відбувається через підрядник зверху вниз
Помітні дефекти зображення в сучасних камерах не так сильно помітні як раніше. Артефакти з'являються в сценах з швидкими об'єктами, або при швидкому панорамуванні. Найбільш помітний роллінг-шаттер в маленьких легких камерах без оптичного стабілізатора, тому що використання штативів з такими камерами явище дуже рідкісне, а зйомка проводиться з рук. Дуже помітний ефект при зйомки транспортних засобів типу автобусів або потягів, коли вони проїжджають повз оператора. Цікаві ефекти можна виявити при зйомці обертових об'єктів. Вони можуть дуже химерно згинатися і навіть перериватися, в залежності від швидкості обертання. В цілому, чим швидше рух в кадрі, тим помітніший ефект.
Ефект роллінг-шаттер: будівлі нахилилися в одному напрямку
Ефект від роллінг-шаттер має досить великий розкид в різних сенсорах. За великим рахунком вірно правильно, що чим вище дозвіл сенсора, тим помітніший ефект. Але, очевидно, що робота над вирішенням цієї проблеми ведеться і є маса камер з серйозними дозволом, але дуже незначним роллінг-шаттер. Наприклад сенсор ALEV III CMOS в камерах ARRI Alexa і Amira, має настільки незначні ефект, що виявити його можна тільки в найшвидших зйомках. Деякі кінематографісти навіть вважають, що дуже швидкий роллінг-шаттер дає більш естетичну і кінематографічно картинку в порівнянні з камерами, в яких використовуються сенсори з глобальним затвором. Можливо це якось пов'язано з традиційними кінокамера, в яких, можна сказати, використовується технологія експонування кадру більше схожа на роллінг-шаттер.
Залишається відкритим питання, з якої причини масові сенсори не перевели на глобальний затвор? Як і всюди в світі, такий стан речей стало результатом компромісу. Якщо порівнювати два ідентичних сенсора, які відрізняються тільки способом зчитування, то виявиться, що глобальний затвор більше впливає на розігрів сенсора, знижує динамічний діапазон і дає більш гучне зображення, в порівнянні з роллінг-шаттер. Зараз можна розробити CMOS-сенсор з глобальним затвором таким чином, щоб компенсувати різні негативні аспекти, проте витрати на розробку і виготовлення таких матриць будуть значно вище. Оскільки сенсори з роллінг-шаттер забезпечують хороші характеристики і дозволяють знизити бюджет виробника, вони в даний момент домінують на ринку. Технологія відпрацьована і масово використовується в самих різних пристроях.
Яким способом можна боротися з артефактами сучасних масових CMOS-сенсорів? Якщо ви розумієте проблему і знаєте обмеження вашої техніки, то можна спробувати уникнути деяких видів зйомок, з якими можуть бути проблеми. Або проводити їх використовуючи додаткові пристосування і правильну пост-обробку. Наприклад спробувати вирішити проблему з обертовими об'єктами можна за допомогою збільшення витримки, щоб об'єкт опинився розмитим. Використання стабілізаторів типу Steadicam або MōVI, в деяких випадках допоможе позбутися від ефекту «желе» або значно його зменшити.

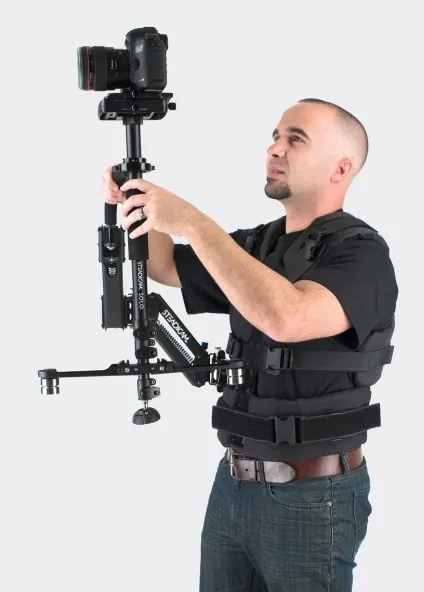

Стабілізатори допомагають знизити артефакти роллінг-шаттер
Чи варто повністю вирішувати проблему роллінг-шаттер? З одного боку деякі якісні параметри можуть погіршитися, але повністю зникнуть похилі лінії і «желе». З іншого боку - зросте ціна рішення. Велика частина відповіді на питання полягає в тому, чи готові ми платити за відсутність роллінг-шаттер додаткові гроші. Якщо у вас є бажання значно заощадити, розуміння проблеми і знання про шляхи її вирішення, то нічого не важливо. Залишається тільки творчість. Якому роллінг-шаттер, по правді кажучи, не перешкода.
