Гідроудар в системі водопостачання як уникнути
Найчастіша причина прориву труб - гідроудар
Якщо ви часто чуєте якісь клацання і удари в водопровідних трубах, це, швидше за все, виникають при закритті кранів гідроудари в системі водопостачання. Явище дуже поширене, і часто приводить до часткового або повного виходу системи з ладу.
Залишитися на якийсь час без води - це ще не найбільша проблема. Гірше, якщо прорив трапляється під час відсутності господарів, викликаючи потоп у вашій, і нижчих квартирах. Тому знати, чому виникає гідроудар, що це таке і як йому запобігти, повинен кожен власник житла.
Природа виникнення гідроудару
Для початку, давайте розберемося, що таке гідравлічний удар. Все просто: це різкий стрибок тиску води в трубах в ту чи іншу сторону.
- Коли тиск різко підвищується при включенні насоса або перекритті крана, спочатку виникає позитивний гідроудар, так як вода по інерції продовжує текти з колишньою швидкістю, але зустрічає на своєму шляху раптово виникла перешкода. При цьому в області безпосередньо біля перешкоди (наприклад, запірної арматури (див. Арматура для водопостачання: види, призначення, нюанси підбору)), утворюється надлишковий тиск на стінки труби. Воді діватися нікуди, стискається вона погано, тому стінки труби розтягуються.
Розширення труби при гідроударі
- Зіткнувшись з перешкодою, водяний потік відкидається назад і стикається з хвилею, все ще поточної назустріч. Знову-таки, при цьому виявляється тиск на стінки герметичного трубопроводу.
- При різкому відтоку водяній маси від перешкоди, поруч з нею утворюється область зниженого тиску, в якій стінки труби тепер уже стискаються. Це негативний гідроудар.

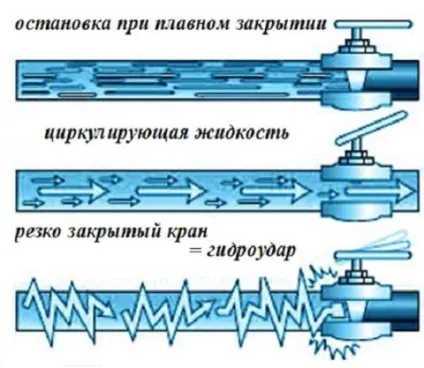

Рух потоку в різних умовах
Ударна хвиля затихає не відразу, вона накочує і відступає кілька разів з зменшується силою і амплітудою. Все це відбувається за частки секунди, протягом яких труби відчувають поперемінно то позитивну, то негативну навантаження.
Є й інші причини, що викликають гідроудар. Це повітряні пробки в трубопроводі, різкі повороти або сполучення труб різних діаметрів, різкі включення насоса. Будь-яка перешкода на шляху швидкісного потоку рідини, змінює її обсяг і, як наслідок - тиск.
Наслідки і способи запобігання гідроударів
Тепер давайте подивимося, до чого можуть привести часті гідравлічні удари в домашній системі водопроводу, як визначити, що вони є, і як їх усунути.
До чого може привести різке підвищення тиску в трубах
Почнемо з того, що першою ознакою виникнення гідроударів є шум в системі: стук, клацання, глухі удари. Визначити їх можна і за візуальними ознаками. Це, в першу чергу, поточні крани і змішувачі, а також з'єднувальні фітинги-з'єднувачі з гумовими прокладками.
Коли на водопостачання будинку гідроудари впливають з достатньою силою, ці прокладки та ущільнювачі видавлюються першими. Герметичність системи порушується.
Для довідки. Скачки тиску можуть вивести з ладу і лічильники води, манометри та інші контрольно-вимірювальні прилади.
Але найнеприємніше - це розрив трубопроводу. Слабкі поштовхи йому не страшні, а ось регулярне вплив потужних ударів, може привести до розгерметизації навіть нового водопроводу.
Одним словом, подібні явища серйозно впливають на цілісність трубопроводів і термін їх безаварійної служби. Часом ми своїми руками створюємо собі проблеми, довіряючи монтаж водопроводу не мають відповідної кваліфікації фахівців, або займаючись їм самостійно без знань і досвіду.
Зверніть увагу! Результатом можуть стати затоплення квартири, псування меблів і побутової техніки, серйозні витрати на відновлення системи водопостачання. А іноді і серйозні травми і опіки, якщо відбувається прорив труби опалення або подачі гарячої води.
Що робити, щоб виключити гідроудари і їх наслідки
Захист від гідроудару в системі водопостачання квартири, може проводитися різними способами. Але перше, що потрібно зробити, це провести ревізію всієї системи на предмет виявлення протікання, слабких місць і взагалі - віку і придатності трубопроводу до експлуатації.
Старі труби краще повністю замінити на нові пластикові, із зварними з'єднаннями. Це самий надійний і довговічний варіант.
Порада. Якщо змонтувати систему з труб більшого діаметру, ніж раніше, це значно послабить силу гідроударів за рахунок зниження швидкості потоку.
Надійність системи залежить від якості матеріалів і монтажу
Тепер пропонуємо вивчити кілька способів, як прибрати це явище або послабити його вплив на вашу водопровідну систему. Одні з них знадобляться в квартирах, інші в заміських будинках з автономним постачанням. Але більшість - універсальні.
- Заміна кранів. Більшість змішувачів в наших будинках мають кульову конструкцію, яка дозволяє перекривати воду одним рухом. Це дуже зручно для споживача, але не дуже добре для системи, тому що саме різке виникнення перешкоди на шляху потоку призводить до стрибка тиску. Якщо замінити кульові крани вентильними, тиск в трубопроводі при їх закритті буде змінюватися поступово, і більш розтягнуте в часі.
Змішувач вентильного типу
- Установка амортизаторів. Це може бути спеціальна гумова вібровставки, або еластичний шланг із пластику або каучуку, врізаний в трубопровід на одній з дільниць. При виникненні ударної хвилі, амортизатори розтягуються або стискаються в залежності від того, підвищився тиск в системі або знизилася, і моментально гасять її. Їх еластичні стінки при цьому не деформуються - на відміну від жорстких стінок труб.
Еластичний ділянку трубопроводу
Спеціальна гумова вібровставки
- Установка компенсаторів. Це вкручуються в трубопровід пружинні деталі, які беруть надлишковий тиск на себе, і зменшують вібрацію і шум. Розташована всередині повітряної камери сталева пружина, з'єднана з пластиковим диском. Коли тиск в трубі підвищується, диск тисне на пружину, примушуючи її стискатися і звільняти місце для погашення ударної хвилі.
На пристрої таких компенсаторів і правила їх монтажу, варто зупинитися докладніше.
На наступній картинці можна побачити пристрій деталі в розрізі, де:
- 1 - кришка корпусу;
- 2 - пружина;
- 3 - кільце ущільнювача;
- 4 - пластиковий диск;
- 5 - нижня частина корпусу;
- 6 - затискний кільце;
- 7 - ущільнення.
На наведених вище схемах, показані приклади правильної установки компенсаторів. Вони можуть монтуватися горизонтально або вертикально, на колекторах холодної і гарячої води, або на будь-якій ділянці трубопроводу, що веде до кінцевої точки споживання води.
Головне - не допускати застою води біля входу в компенсатор, інакше в системі можуть почати розмножуватися бактерії. З цієї причини, інструкція не допускає його установку у верхній частині стояка.
Такий спосіб монтажу неприпустимий
Що стосується технічних характеристик, то у даного конкретного пристрою вони такі:
Це ті параметри, за якими підбирається пристрій. Вони можуть відрізнятися.
Якщо ваше житло забезпечується водою з автономного джерела за допомогою насосного обладнання, для запобігання гідравлічних ударів можна використовувати такі методи:
- Установка гідроакумулятора (див. Гідроакумулятори для водопостачання: огляд різновидів, нюанси підбору і настройки). Він входить до складу насосних станцій і являє собою бак з гумовою мембраною, що ділить його на дві камери - повітряну і водяну. При гідроударі надлишок води буде скидатися в цей бак, поки тиск в системі не нормалізується.
- Використання насоса з частотним перетворювачем. автоматично регулює його роботу і забезпечує плавний пуск і зупинку. При цьому різке підвищення тиску, яке і призводить до гідроударів, виключається.
Насос з частотним перетворювачем
Це найпоширеніші методи, що дозволяють надійно захистити внутрібудинкову систему водопостачання від деформації і руйнування.
висновок
Згідно зі статистикою, більше половини аварій на трубопроводах виникає не через корозію або втоми матеріалів. Їх спричиняють гідроудари в системі водопостачання. Але, як ви вже переконалися, їх цілком можна уникнути, якщо відразу монтувати систему за всіма правилами, і оснащувати її спеціальними пристроями, які приглушують ударну хвилю.
Баки для водопостачання: різновиди і застосування
Призначені для установки на водопостачання напірні баки Сьогодні нам належить вивчити регулюють ємності в системі водопостачання. Ми з'ясуємо, якими вони можуть бути і які функції виконують. Крім того, ми познайомимося з рядом популярних схем водопроводів з тими чи іншими різновидами ємностей.
Види труб для водопостачання: 8 питань і відповідей

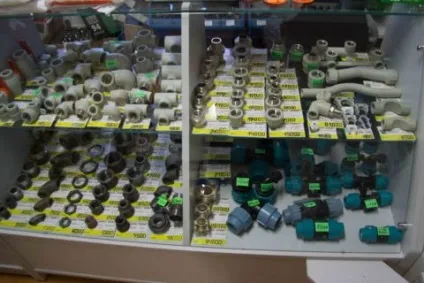

Вітрина магазину сантехніки з трубами і фітингами З чого можна зібрати водопровід? Сьогодні нам належить познайомитися з застосовуються на водопостачанні матеріалами, їх ключовими особливостями і нормативними документами, за якими проводяться різні типи труб для водопостачання. Приступимо.
Установка гідроакумулятора для систем водопостачання своїми руками: галузі застосування, схеми, розрахунок місткості

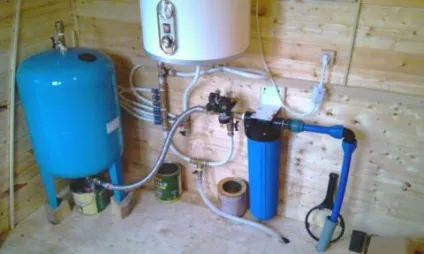

Гідроакумулятор в системі ХВП приватного будинку В яких випадках рекомендується установка гідроакумуляторів для водопостачання? До якої частини водопроводу підключається гідроакумулятор, і які функції він виконує? Який обсяг води він здатний запасти? Давайте розбиратися. yandex_.
Каналізація та водопостачання в будівлях: пристрій, матеріали, нормативні вимоги

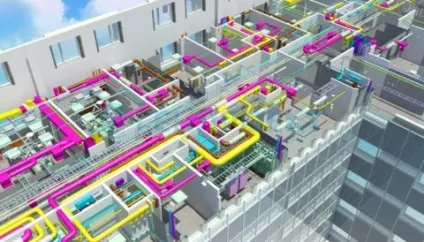

На нас чекає знайомство з інженерними мережами житлових і громадських будівель знаєте ви, як влаштовані водопостачання і каналізація в будівлях і спорудах? Сьогодні нам належить познайомитися з пристроєм цих інженерних мереж на прикладі житлового будинку, з'ясувати, які матеріали можуть застосовуватися для їх монтажу, і вивчити відповідну нормативну документацію. Приступимо.
Гофра для труб водопостачання: за крок від досконалості

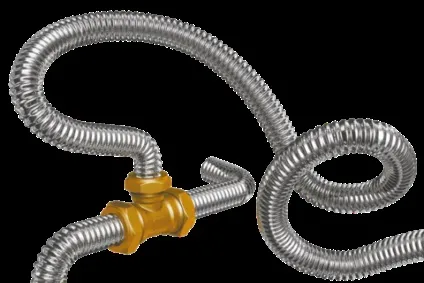

Дозвольте представити: гофрована нержавіюча труба Наша сьогоднішня тема - труби для водопостачання гофровані. Ми хочемо представити Новомосковсктелю цей порівняно новий матеріал, розповісти про його достоїнства і недоліки, про областях застосування і особливості монтажу. Отже, приступимо.
