Гидрораспределитель пристрій і принцип роботи

Гидрораспределитель призначений для зміни напрямку або пуску і зупинки потоку рідини в гідравліки різних машин при подачі зовнішнього керуючого впливу, здійснюваного за допомогою електромагнітів, гідравлічного і пневматичного сигналів, а також вручну і механічно.

пристрій гидрораспределителя

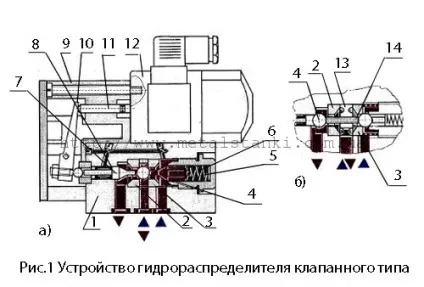

Пристрій гидрораспределителя клапанного типу показано на рис.1. У корпусі 1 розміщені ліве 2 і праве 3 сідла, кульковий клапан 4, а також штовхачі 5 з пружиною 6 і 7 з ущільненнями 8. До корпусу кріпиться кожух 9, в якому на осі встановлений важіль 10, який взаємодіє через кульку з штовхачем 7 і пальцем 11.

Гидрораспределитель пристрій і принцип роботи

Принцип роботи гидрораспределителя

Принцип роботи гідророзподільника полягає в наступному, електромагніт постійного струму 12 кріпиться до кожуха, при включенні впливає на палець 11 і через важіль 10 на штовхач 7, притискаючи кульковий клапан 4 до сідла 3, так що канал "Р" виявляється замкненим, а канал "А "об'єднується з каналом" Т ". У цьому положенні порожнину гидродвигателя, повідомлена з каналом "А" розподільника, виявиться повідомленої і зі зливною магістраллю, і під дією зовнішнього зусилля, наприклад ваги, гідродвигун зможе здійснювати рух, витісняючи рідину на злив. При відключенні електромагніту кульковий клапан під дією пружини 6 притискається до сідла 2, роз'єднуючи канали "Т" і "А" і повідомляючи канали "А" і "Р". У цьому положенні нагнетательная магістраль з'єднується з порожниною гидродвигателя, який здійснює рух в протилежному напрямку, або порожнину гидродвигателя закривається за допомогою зворотного клапана в нагнетательной магістралі, утримуючи, наприклад, рухливі маси машини в верхньому положенні.

Зусилля, що діє на кульковий клапан гидрораспределителя з боку "Р" і зусилля пружини врівноважуються зусиллям з боку штовхача 7 завдяки підводу рідини з каналу "Р" в порожнину штовхача, обмежену ущільненнями 8. Це урівноваження і співвідношення важеля 10 дозволяє використовувати електромагніти гидрораспределителя з порівняно невеликими зусиллями і, отже, невеликих розмірів.

Існує виконання, у якого використовується два кулькових клапана при роботі гидрораспределителя і інше розташування сідел (рис.1). У цьому виконанні розподільника при відключеному електромагніт канал "Р" виявляється замкненим, а канали "А" і "Т" - повідомленими між собою.

Схематичне зображення розподільників з одним і двома кульковими клапанами, що показує комутацію каналів і їх замикання в різних позиціях наведено на рис.2 (2а- з одним кульковим клапаном, а 2б- з двома).
