Геотекстиль під тротуарну плитку технологія укладання і вибір матеріалу

При благоустрої ділянки укладається геотекстиль під тротуарну плитку для запобігання росту бур'янів, армування пирога покриття і ліквідації взаємного перемішування щебеню з грунтом. При мощенні парковок і доріжок заміського ділянки зазвичай використовується тканий, голкопробивний геотекстиль або його різновид - дорнит щільністю 150 - 300 г / м² в залежності від навантажень і інтенсивності трафіку.

Призначення геотекстилю під підстилаючих шаром

На відміну від вимощення, доріжки і стоянки заміського ділянки знизу не утеплюються. При будівництві зрізається орний шар і замінюється нерудних матеріалом грунт на глибину максимум 0,5 м. Сили пучения нікуди не зникають, грунти можуть періодично збільшуватися в об'ємі нерівномірно.

Через морозного спучування і експлуатаційних навантажень відбувається взаємне перемішування матеріалів підстилаючого шару (щебінь і пісок) з грунтом під ними. Навіть після видалення орного шару залишається ймовірність проростання бур'яну з нижніх шарів грунту ділянки. Усередині шару нерудної матеріалу (щебеню, піску) немає армуючого шару, при інтенсивному русі на стоянці виникає колія, бруківка втрачає естетичну цінність.

Призначення геотекстилю при мощенні тротуарною плиткою.

Всі зазначені проблеми геотекстиль для тротуарної плитки вирішує комплексно:

армування - за рахунок щільної структури геоткані і відносно невеликих вертикальних зусиль від пішохідного трафіку і пересування легкових авто навантаження розподіляються рівномірно, немає колії і просідання бруківки на окремих ділянках;

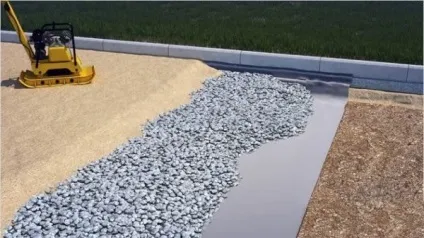

Дорн в якості армуючого шару.

захист від бур'яну - за відсутності періодичного поливу і ультрафіолету навіть багаторічні бур'яни з розвиненою кореневою системою, що вважаються найбільш живучими, не можуть пробитися крізь геоткань;

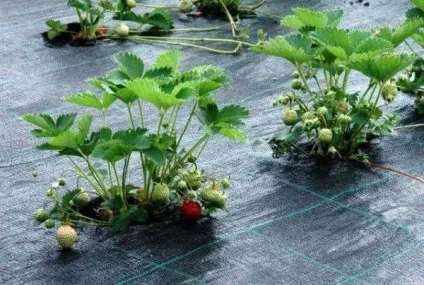

Садівники застосовують геоткань для захисту грядок від бур'янів.

стабілізація взаємного розташування шарів - розділовий шар полімерного текстилю НЕ дат перемішатися грунті з нерудних матеріалом, зберігається несуча здатність підстилаючого шару.

Крім цього індивідуальному забудовнику необхідно врахувати такі нюанси:

незважаючи на те, що фігурні елементи мощення (загальна назва тротуарної плитки та бруківки) виконані з бетону, конструкція в принципі не є стяжкою або плитою;
між окремими елементами залишаються шви, які заповнюються водопроникним матеріалом з високими дренажними властивостями (кварцовий або кар'єрний промитий пісок);
тому частина стоків відводиться з поверхні тротуарного покриття в лотки і дощоприймачі ливневки, а невелика кількість дощових і талих вод проникає під плитку;

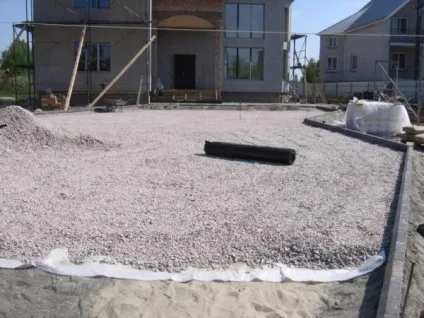

Водопроникність геоткані дозволяє використовувати її в дренажних системах.

сили обдимання виникають тільки в насичених вологою нерудних матеріалах;

покладений поверх геотекстилю підстильний шар з щебеню чи піску в обов'язковому порядку ущільнюється ручної трамбуванням або майданних вібратором.

Таким чином, якщо покласти під підстилаючих шаром полотно, що володіє гідроізоляційними або пароізоляційними властивостями (мембрани, рулонні бітумні матеріали і плівки), то вода залишиться всередині пирога тротуарного покриття, замерзне взимку, спучиться і порушить площинність бруківки на окремих ділянках.

Тому в якості розділового шару можна використовувати матеріали, що володіють такими властивостями:

дренаж - вода повинна безперешкодно проникати крізь тканину в грунт;
щільність - мінімум 150 г / м², щоб матеріал не порвався розташованим поверх нього щебенем або піском;
структура волокон - текстиль повинен бути виготовлений за технологією переплетення волокон або голкопробивним способом, нетканий геотекстиль і Дорн для цих цілей непридатні.

Важливо! Дорн і геотекстиль створюються з поліпропілену або поліетилену, тому інертні до вологи, органіці і іншим містяться в грунті хімічних елементів. Матеріал не гниє, не руйнується від перепадів сезонних температур, витримує багаторазове заморожування.

Різновиди матеріалів для розділового шару

Геотекстиль та його різновид Дорн виготовляються різними способами з неоднакових матеріалів. Матеріали за замовчуванням мають різні характеристики, так як створюються для вирішення різних завдань, причому, не тільки в житловому і дорожньому будівництві.

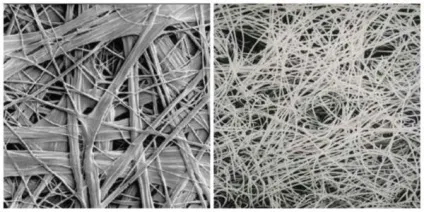

Структура термоскріпленого і иглопробивного геотекстилю при збільшенні.

Наприклад, покривний матеріал для захисту рослин від заморозків і виготовлення парників / теплиць є геоматеріалом, але має низьку щільність - 35 - 120 г / м². Він коштує дешевше, зазвичай виготовлений з штапеля - обрізки полімерної нитки. Якщо укласти його під щебінь для економії бюджету, він не впорається з покладеними на розділовий шар завданнями:

порветься при ущільненні щебеню;
НЕ затримає зростання бур'яну;
не зможе розподілити навантаження на тротуарне покриття.

Визначившись, який щільності слід укладати геотекстиль під фігурними елементами мощення, необхідно купити матеріал з запасом:

він повинен заходити на бічні стінки траншеї / котловану вертикально;
нахлест полотен один на одного повинен становити 20 см мінімум.

Тротуарна плитка повинна укладатися всередині жорсткого просторового короба, утвореного бордюрним каменем і лотками ливневки (з одного боку). Висота цих елементів (30 - 40 см) значно більше товщини тротуарної плитки (4 - 8 см). Тому для них виготовляються глибокі траншеї по периметру зони мощення.

Важливо! Геотекстиль потрібно укладати по всьому периметру перед монтажем поребрика і елементів ливневки. Так як на них теж діють сили обдимання, а під ними виготовляється підстильний шар з щебеню.

технологія укладання

Укладання тротуарної плитки найчастіше проводиться на Гарцовка (суміш 1 частини цементу і 6 частин піску) або на чистий промитий пісок. Підстильний шар рівнем нижче виготовляється з щебеню, ущільненого виброплитой. Щоб укласти на дно котловану зони мощення геотекстиль, потрібно виконати послідовність дій:

розбивка ділянки - траси стежок і периметр парковок, зон відпочинку позначаються шнурами на лахмітті або кілочках;
виготовлення ухилів - оскільки тротуарне покриття частково водонепроникне, необхідно видалити з нього дощові і паводкові стоки за рахунок соматичних ухилів 2 - 4 градуси;
виїмка грунту - родючий шар знімається на всю його глибину (зазвичай 0,4 - 0,5 м).

При укладанні геоматеріала слід врахувати нюанси:

ширина рулону Дорніта становить 1,7 - 6 м, геотекстилю інших брендів 3 - 5,4 м, цього розміру достатньо для повного приховування стежки;

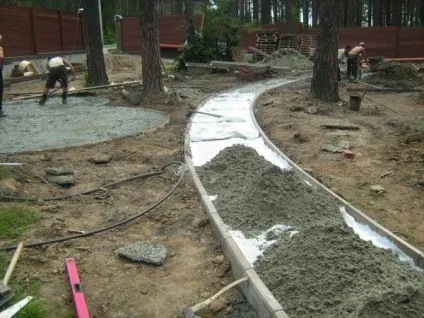

Геотекстиль під доріжкою.

парковки, стоянки великих розмірів ховаються декількома шматками, тому необхідно забезпечити нахлест мінімум 20 см;

укладене полотно фіксується до грунту саморобними дротяними скобами або притискають матеріалом підстилаючого шару (щебінь, пісок);

Анкери для фіксації.

по периметру зони мощення геоткань заводиться на вертикальні стінки траншей, котлованів з усіх боків на висоту пирога плиткового покриття (підстильний, контактний шар і бруківка)

Для зниження бюджету будівництва можуть використовуватися кілька нерудних матеріалів різної фракції. Наприклад, при великій товщині родючого шару на дно котловану засипається 10 - 20 см шаром дорогого щебеню, поверх нього рівень регулюється більш дешевим піском.

В цьому випадку рекомендується додатково відокремити одну частину підстилаючого шару від іншої, уклавши між ними ще один ряд геоткані, попередньо ущільнивши щебінь майданних вібратором або ручним трамбуванням.

Таким чином, застосування геотекстилю в пирозі тротуарного покриття з фігурних елементів мощення економічно виправдано. При невеликих додаткових витратах підвищується загальний експлуатаційний ресурс конструкції, забезпечується ремонтопридатність пирога.
