Генератор звукових частот

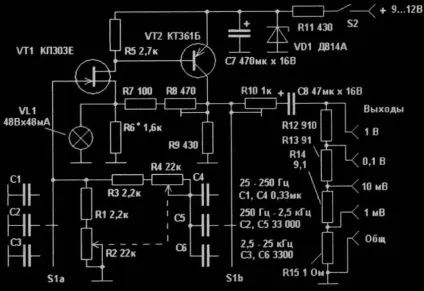

Генератор звукових частот схема на транзисторах

Два транзистора - польовий VT1 і біполярний VT2 - включені за схемою складеного повторювача, що має невеликий коефіцієнт посилення і повторює на виході фазу вхідного сигналу. Глибока негативний зворотний зв'язок (ООС) через резистори R7, R8 стабілізує і посилення, і режим транзисторів.

Але для виникнення генерації потрібна ще позитивний зворотний зв'язок з виходу підсилювача на його вхід. Вона здійснюється через так званий міст Вина - ланцюжок з резисторів і конденсаторів R1. R4, С1. С6. Міст Вина послаблює як низькі (через зростаючого ємнісного опору конденсаторів С4. С6), так і високі (через шунтуючого дії конденсаторів С1. СЗ). На центральній же часто-ті настройки, приблизно дорівнює 1 / 271RC, його коефіцієнт передачі максимальний, а фазовий зсув дорівнює нулю. На цій часто-ті і виникає генерація.

Змінюючи опору резисторів і ємність конденсаторів моста, часто-ту генерації вдається змінювати в широких межах. Для зручності користування обраний десятикратний діапазон зміни частоти здвоєним змінним резистором R2, R4, а діапазони частот перемикаються (Sla, Sib) конденсаторами C1. С6.

Наступний важливий момент в проектуванні звукового генератора - стабілізації амплітуди вихідної напруги. Для простоти тут використаний найдавніший і надійний спосіб стабілізації - за допомогою лампи розжарювання. Справа в тому, що опір нитки лампи зростає при зміні температури від холодного стану до повного напруження майже в 10 разів! Малогабаритна індикаторна лампочка VL1 з опором в холодному стані близько 100 Ом включена в ланцюзі ООС. Вона шунтирует резистор R6, при цьому ООС невелика, ПОС переважає і виникає генерація. У міру зростання амплітуди коливань нитка лампи нагрівається, її опір зростає, і ООС збільшується, компенсуючи ПОС і тим самим обмежуючи зростання амплітуди.

При налагодженні треба звернути увагу на плавність виникнення генерації приблизно в середньому положенні движка під-строечно резистора R8. При дуже малому його опорі генерація може припинятися в деяких положеннях ручки установки частоти, а при занадто великому може спостерігатися спотворення синусоїдальної форми сигналу - обмеження. Слід також виміряти напругу на колекторі транзистора VT2, воно повинно дорівнювати приблизно половині напруги стабілізованого живлення. При необхідності підбирають резистор R6 і, в крайньому випадку, тип і екземпляр транзистора YT1. У ряді випадків допомагає включення послідовно з лампою розжарювання VL1 електролітичного конденсатора місткістю не менее100 мкФ ( «плюсом» до витоку транзистора). На закінчення резистором R10 виставляють на виході амплітуду сігнала1 В і градуируют шкалу частоти за допомогою цифрового частотоміра. Вона загальна для всіх діапазонів.

Генератор звукових частот схема на мікроконтролері і її робота

Особливістю даної схеми звукового генератора є та, що в ній все побудовано на мікроконтролері ATtiny861 і SD карта пам'яті. Мікроконтролер Tiny861 ссостоіт з двох ШІМ-генераторів і завдяки цьому здатний генерувати якісний звук, а крім того здатний управляти генератором зовнішніми сигналами. Цей генератор звукових частот можна використовувати для перевірки звучання високоякісної динаміків або в простих електронних саморобки типу електронного дзвінка.

Генератор звукових частот схема на таймері

Генератор звукових частот побудований на популярній мікросхемі таймері KP1006ВІ1 (майже за стандартною схемою. Частота вихідного сигналу близько 1000 Гц. Її можна у великому діапазоні коригувати регулюванням номіналів радиокомпонентов С2 і R2. Вихідну часто-ту в цій конструкції розраховують за формулою:

Вихід мікросхеми не здатний забезпечити більшу потужність, тому на польовому транзисторі виконаний підсилювач потужності.

Генератор звукових частот на мікросхемі та польовому ключі

Оксидний конденсатор С1 призначений для згладжування пульсацій блоку живлення. Ємність СЗ, підключений до п'ятого висновку таймера використовується для захисту від перешкод виведення керуючого напруги.

Блок живлення підійде будь-який стабілізований, з вихідним напругою від 9 до 15 вольт і струмом 10 А.
