Генератор на дровах своїми руками
Плюси цього генератора:
Винайшов не я, є комерційні екземпляри, які на багато краще мого. Наприклад, BioLite CampStove, його ціна 7900 руб. Мій екземпляр зроблений на швидку руку для написання цієї статті і подальших експериментів.
Основою є елемент Пельтьє. Це термоелектричний модуль, який використовується в кулерах для води і переносних холодильниках, так само його застосовують для охолодження процесора. При подачі на нього напруги, одна сторона охолоджується, а інша нагрівається. Ми ж навпаки будемо гріти одну сторону, щоб отримати електрику.
Головний принцип в тому щоб одна сторона нагрівалася, а інша залишалася незмінною, для максимальної ефективності потрібен перепад температур в 100 градусів за Цельсієм.

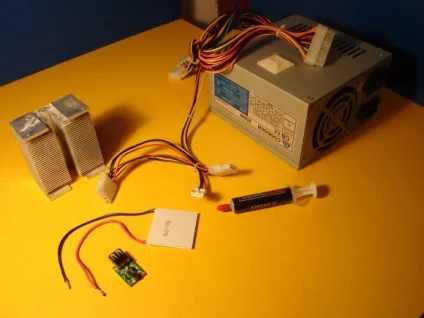

Нам знадобиться:
- Елемент Пельтьє
Я використовував TEC1-12710, його характеристики:
- Чи не потрібний блок живлення від компа
Будь-, навіть той, який згорів, і вигоріло все крім корпусу
- Стабілізатор напруги
DC-DC Boost Module, Вхідна напруга 1-5 Вольт, на виході завжди 5В.
- Радіатор (чим більше, тим краще), бажано з кулером на 5В, тому що радіатор буде поступово нагріватися. Взимку це не загрожує, тому що можна поставити радіатор на лід.
- Термопаста
- Набір інструментів
Основні елементи - це модуль Пельтьє і перетворювач. З їх характеристиками можете поекспериментувати.
Модуль TEC1-12710, розрахований на 10 А (тобто менше, є більше). Але більш потужні будуть більшого розміру. Чим більше сила струму, тим він ефективніший і дорожче. Я купив на Dx.com приблизно за 250 руб. У нас в магазинах електроніки такий коштує близько 1500 руб.
Модуль розрахований на максимальну напругу 12В, але стільки він не видає через низький ККД, коли ми використовуємо його в зворотному напрямку, тобто на отримання струму.
Для того щоб було стабільно 5 вольт і пристрої заряджалися безпечно, потрібен підвищує стабілізатор. Він починає видавати 5 Вольт, коли на елементі Пельтьє ще тільки 1. Про те, що все готово до зарядки, можна дізнатися по палаючого светодиоду на модулі.
Можете зібрати свій, я ж вирішив довіритися китайцям, вони пропонують готовий модуль з USB виходом, за 80 руб. на тому ж сайті.
Розпатрали наш блок живлення. Мені довелося зробити додаткові дірки для кращої циркуляції повітря (блок живлення попався дуже вже древній).
Головний принцип в тому, щоб повітря засмоктувало знизу, і виходив він через верх. Простіше кажучи, потрібно зробити звичайну піч. Не забудьте передбачити отвір для підкидання трісок і підставку під казанок або кухоль для кип'ятіння води, якщо вам це потрібно.
Далі до рівної стіни потрібно прикріпити модуль Пельтьє з радіатором, попередньо рівномірно завдавши термопасту. Чим щільніше контакт, тим краще. Та сторона, де написана модель - холодна, саме до неї ми докладаємо радіатор. Якщо ви переплутали, модуль не видаватиме напругу, в цьому випадку потрібно просто поміняти дроти місцями.
Припаюємо підвищує перетворювач, і знаходимо, куди його сховати. Можна взагалі залишити його висіти на проводах, але обов'язково потрібно ізолювати, наприклад, одягнути на нього термоусадку.
Збираємо все разом. Ось що повинно вийти:
Як це працює?
Закидаємо всередину гілки, тріски, в загальному, все те, що горить. Потім розпалюємо. Вогонь нагріває стінки пічки і елемент Пельтьє, який на одній з цих стінок. Інша сторона елемента, яка на радіаторі, залишається при вуличній температурі. Чим більше різниця температур, тим більше потужність, але не переборщіть.
Максимальна ефективність досягається вже при різниці в 100 градусів. Згодом радіатор починає нагріватися, і його потрібно буде охолоджувати. Можна підкидати сніг, поливати водою, поставити радіатором на лід або в воду, поставити на нього кухоль з холодною водою. Варіантів багато, найпростіший це кулер, він буде забирати частину потужності, але за рахунок охолодження загальний результат не зміниться.
НЕ допускайте вплив високих температур на елемент, він може перегоріти і згоріти. У документації вказана максимальна температура 180 ° С, але особливо турбується не варто, з хорошим охолодженням і на простих дровах нічого з ним не буде.
Якщо ви не будете лінується і все правильно зробите, то отримаєте ось таку просту щепочніцу на якій можна підігрівати їжу, кип'ятити, воду і одночасно заряджати свої гаджети.
Її можна використовувати вдома, якщо відключили електрику, поставивши всередину свічку. До речі якщо підключити до неї світлодіоди, але світло буде на багато яскравіше ніж від самої свічки.
У будь-якому місці де можна знайти щось палаюче, у вас буде електрику, тепло і можливість зручно готувати їжу, витрачаючи менше пального в порівнянні з багаттям.
Пішов після роботи в ліс, сонце майже село, хмиз мокрий, але піч виправдала себе на 100%.
Перетворювач взагалі не напружувався. Ще я брав з собою охолоджуючу підставку для ноутбука, на ній 2 кулера і світлодіоди, має пристойно споживати. Підключив, все крутиться, світиться, вітерець дме. Брав ще USB вентилятор, підключив в кінці, коли залишилися одні вугілля. Все відмінно крутиться, навіть не знаю що ще можна спробувати.
Все прекрасно працює видає свої підлогу Ампера. Все таки потрібен кулер, тому що за пів години радіатор нагрівся близько 40 градусів, влітку це буде ще більше. Нехай крутиться собі.
Язики полум'я вириваються високо вгору, мені особисто такого багаття не треба, буду закривати частину отворів, щоб горіло повільніше.
Буду робити все по новій, візьму за основу стандартну щепочніцу яку роблять з консервних банок, але зроблю з метала товстіший і прямокутної форми. Куплю хороший радіатор з кулером підходящої форми і постараюся зробити розбірний варіант, щоб при перенесенні займало менше місця.
Експериментуйте, допрацьовуйте, якщо що питайте, діліться результатами.
