Як розібрати розетку legrand

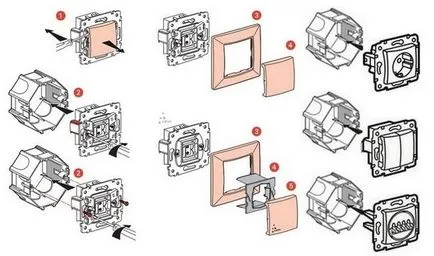

Однозначної відповіді на це питання немає тільки тому, що світ конструктивістів поважної компанії складний і багатогранний. Скажу однак, що у мене вдома використовуються вироби саме цього виробника. Звернемося до схеми, які до честі виробника супроводжують практично будь-який конструктив.

Розділимо всю конструкцію на складові частини:

1. Монтажна коробка, або кабельний канал (плінтус.), Для кожного випадку своя система фіксації, від болтів до прихованих засувок.
2. Супорт, проміжна частина між монтажною коробкою і функціональним виробом.
3. Функціональна (робоча) частина (розетковий блок, модулі для підключення локальної мережі, аудіороз'єми.)
4. Рамка - зовнішнє оздоблення, зазвичай за кольором і стилю обраної серії.
5. Робоча вставка (зовнішній розетковий блок, клавіші вмикача, панель на роз'єми.)

Всі разом це функціональний вузол.

Демонтаж електричної розетки зазвичай полягає в наступному:

1. Знеструмлюємо розетку, перевіряємо Відсутність напруги
2. Знімаємо робочу вставку, зазвичай фіксується в центральній частині гвинтом, злегка підчепивши шліцьовій тонкої викруткою.
3. Знімаємо рамку, вона зазвичай притискається до супорта робочої вставкою.
4. Відокремлюємо супорт від монтажної коробки, на малюнку фіксується двома гвинтами
5. Відключаємо дроти, вони можуть фіксуватися або гвинтами, або спеціальними зажимами.
6. При необхідності можноотделіть робочу частину від супорта, уважно вивчаємо і знаходимо дві або чотири прихованих засувки, які легко звільняються шліцьовій викруткою.

З рештою схоже, але все одно знайдіть схему на конкретну серію і вузол. Можна завантажити каталог в PDF, в ньому є короткі інструкції.
