Найважливішою частиною будь-якого сабвуфера є ФНЧ (фільтр низьких частот). Для чого ж призначений ФНЧ? Оскільки сам сабвуфер по ідеї є випромінювачем НЧ (низькочастотних звукових сигналів), то просто підключивши вихід підсилювача на головку сабвуфера, ми почуємо звук, такий же, як і зі звичайними динаміками.

Блок ФНЧ забезпечує зріз непотрібних частот і подає на вхід підсилювача тільки звуковий сигнал низьких частот. Більшість фільтрів зрізають частоти нижче 20Гц і вище 200Гц, залишаючи тільки чистий БАСС, який ми звикли чути з сабвуферной голоски.

Фільтри низьких частот бувають двох основних видів - пасивний і активний. Пасивний фільтр складається тільки з фільтруючих конденсаторів і гасять резисторів.

Такий фільтр не містить додаткових активних компонентів для посилення. Основна перевага таке фільтра є в простоті конструкції, при цьому в обв'язки всього 2-3 компонентів.

Недолік цих фільтрів полягає в тому, що звук, проходячи через такий фільтр втрачає значну частину початкової гучності, тому на виході таких фільтрів утворюється слабкий звуковий сигнал, який парою потрібно посилювати попереднім підсилювачем, тільки після цього сигнал подається на основний підсилювач потужності.

Пасивні фільтри в основному бувають першого порядку, якщо зібрати ще один каскад фільтрації, то номінал початкового звукового сигналу спадає в десятки і навіть в сотні разів.

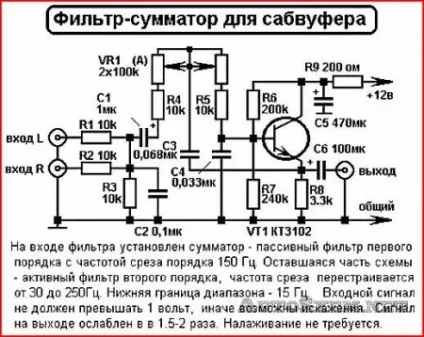

Активні фільтри по суті, складаються з пасивного фільтра і додаткового підсилювача, який компенсує втрати під час фільтрації, посилюючи вихідний сигнал. Такі фільтри можна побудувати навіть на одному транзисторі, більш професійні фільтри робляться на мікросхемах ОУ або використовуються малопотужні підсилювачі звукової частоти.

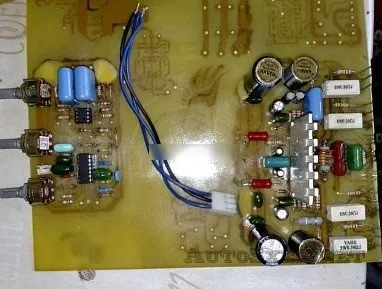

Основні достоїнств полягають в тому, що такий фільтр забезпечує досить високий номінал вихідного сигналу, дає можливість регулювати зріз частот в потрібному діапазоні. Але такі фільтри потребують джерелі харчуванні, тому часто доводиться на основному трансформаторі мотати окрему обмотку для живлення блоку фільтрів.

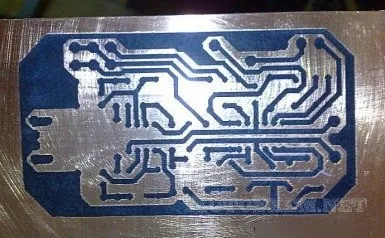

Другий недолік - задоволена складна схематика і велика кількість комплектуючих радиокомпонентов.

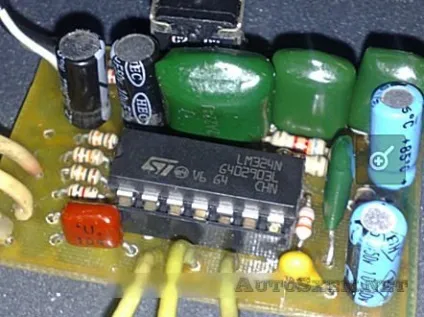

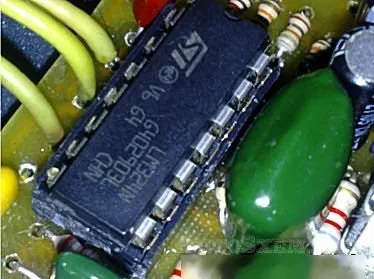

Фільтр низьких частот застосовується в будь-який аудіо апаратури, де є сабвуфер. Зазвичай застосовують активні фільтри низьких частот побудованих на операційному підсилювачі.
