Фільтр сітчастий фланцевий

Фільтр сітчастий фланцевий (ФСФ) застосовується для водопровідних систем з високими вимогами до транспортується по ним рідини. Він виконує очисну функцію, затримуючи в собі сторонні частинки і перешкоджаючи їх потраплянню в елементи трубопроводу (клапани, лічильники, регулятори і т. П.). Такі пристосування використовують в різних трубопровідних системах: опалювальних, гарячого і холодного водопостачання та інших.

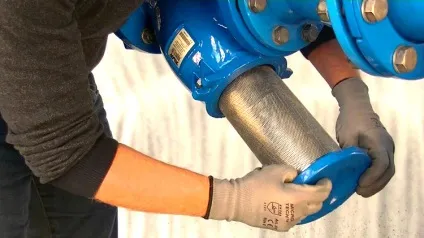

Фільтр - необхідна деталь водопровідної магістралі, він очищає робочу рідину від небажаних домішок

переваги

Одним з важливих якостей сітчастого фільтра є його приваблива ціна. Крім цього, цей тип вироби представлений досить нескладною конструкцією і простий в установці. Компактність і високі показники надійності пристрою також грають важливу роль. Він практично не потребує догляду, а завдяки невеликим габаритам його можна встановлювати практично в будь-яких місцях, в тому числі і важкодоступних.

Важливо! Рекомендується час від часу перевіряти пристрій на рівень засмічення. Якщо цього не робити, рано чи пізно пристрій заб'ється повністю і перестане виконувати свої водоочисні функції. Щоб запобігти небажаним наслідкам забруднення фільтра, потрібно періодично проводити очищення його сітки.

Склад ФСФ і особливості застосування

Фільтр фланцевий, як правило, включає в себе такі елементи:

• тіло.
• сітка, завдяки якій відбувається очищення води від сторонніх часток.
• отвір зливу, до складу якого входить спеціальна заглушка.
• кран, що виконує функцію зливу відфільтрованих опадів. Розміщується не на всіх моделях.
• прокладка.
• болти для кріплення фланців.

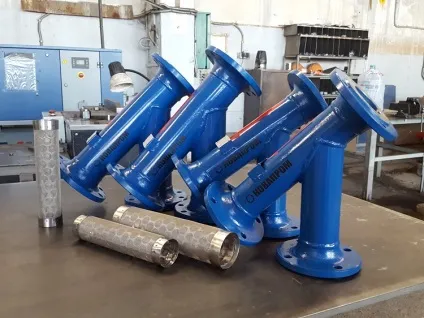

Важливою деталлю фільтра є сітка, на якій скупчуються сторонні частинки з води

Установка фільтрів, як правило, проводиться перед різноманітною арматурою в трубопроводі, а також насосами і вимірювальними пристроями. Завдяки цьому, важливі елементи трубопроводу не засмічуються і на їх стінках не утворюється опадів. Весь удар на себе бере фільтруючий пристрій.

Корпус приладу має спеціальний покажчик (стрілку, яка визначає напрямок руху рідини по трубах). Застосовуються фільтри для житлових водопровідних магістралей і для будь-якого типу підприємств, які мають різноманітні водопровідні та водовідвідні системи технічного характеру. При монтажі домашніх трубопроводів дуже популярним є латунне виріб з маркуванням ДУ 15. Його розміри і діаметр ідеально підходить для металопластикових труб, які зазвичай встановлюються в квартирах. Але його з'єднання буде різьбовим або компресійним.

Крім простих моделей, існує жироулавливающий фільтр сітчастого типу, який затримує в себе маслянисті складові. На підприємствах будь-якої спрямованості дуже великою популярністю користуються пристосування Ду 80 і Ду 100. Їх застосування на виробництвах є обов'язковою процедурою і потрібно з техніки безпеки. Для очищення води комунальної спрямованості використовують пристрій з типом грубої очистки. Він фільтрує воду, яка доставляється безпосередньо з природних джерел.

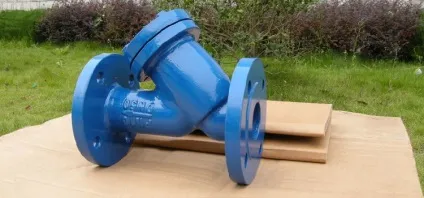

Фільтри випускаються з різними діаметрами для монтажу і в побутових, і в промислових трубопроводах

При видобутку води зі свердловини використовують спеціальний апарат сітчастого типу для свердловин. Свердловинні насоси легко виходять з ладу, якщо вода має достатній показник жорсткості і високий рівень шкідливих домішок, тому без нього в таких умовах не обійтися. Також ці фільтри знайшли широке застосування на сільськогосподарських фермах і фабриках.

Параметри існуючих фланцевих сітчастих фільтрів представлені в таблиці.

різновиди ФСФ

Основні показники, за якими диференціюють фільтруючі пристрої - це типорозмір, матеріал, вид сітки і т. Д.

ФСФ виробляють з різних матеріалів: латунь, чавун, сталь. Чавунні ФСФ використовуються частіше, тому що цей вид найбільше підходить для установки на підприємствах. Сталеві вироби широко поширені в господарському середовищі через меншої маси і нижчої вартості. Латунні вироби, як уже було сказано вище, дуже популярні в металопластикових трубопроводах житлових приміщень. Ціна пристрою, як правило, залежить від матеріалу, з якого вона виготовлена.

Зверніть увагу! Деякі види фільтрів мають в своєму складі спеціальні магніти, які здатні збирати з води іржу.

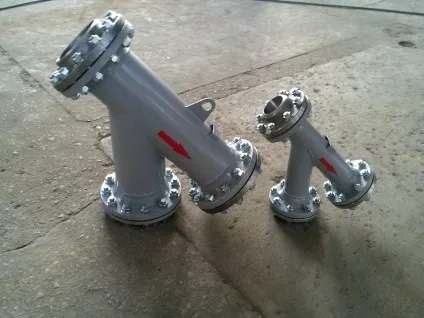

Фільтри, виготовлені зі сталі, легше і дешевше чавунних і міцніше латунних

Головний показник, за яким покупці вибирають фільтри - це умовний діаметр (ДУ). Пристрої підбираються по діаметру труби, на яку буде виконуватися установка.
Форма сітки ФСФ може бути циліндричної або конусоподібної. Пристрої з сіткою в формі конуса, як правило, використовують в системах з низьким тиском, так як мають менший гідравлічний опір. Фільтри з циліндричної сіткою, відповідно, встановлюють в системах з великим тиском.

Фланцеве пристосування кріпиться до трубопроводу за допомогою спеціальних фланців і болтів, а муфтовий фільтр - за допомогою муфт.

Кілька порад щодо вибору підходящого ФСФ

Основний показник, за яким вибирають ФСФ - це, звичайно ж, типорозмір. Однак, варто звернути увагу і на інші, не менш важливі, моменти:

1. При покупці фільтру, варто дізнатися максимальний показник тиску, при якому пристрій зможе функціонувати. Бажано, щоб робочий тиск в трубопроводі було менше, ніж показник тиску пристрою.

2. У документах на виріб обов'язково вказується температура середовища, яку воно може витримати. Цей показник не менш важливий, ніж тиск середовища.

3. Купуючи фільтр, обов'язково поцікавтеся про країну, в якій він був виготовлений. Вироби від відомих брендів якісніше і надійніше, звичайно, якщо вони не є підробкою. Дуже добре зарекомендували себе на ринку французькі і датські виробники.

При виборі фланцевого сітчастого фільтра варто звертати увагу на ряд важливих параметрів, таких як: показники тиску, температури, розміри і вага виробу. Для покупки гарного і довговічного вироби не слід економити, а віддати перевагу відомому бренду.
