Фальцева покрівля з оцинкованої сталі
Але в деяких випадках найбільш раціональним вибором буде виконання фальцевой покрівлі з листів оцинкованого заліза.
Найчастіше покрівля з оцинковки робиться на дахах складної конфігурації, коли використання профлиста або металочерепиці призведе до великої кількості обрізків, використання численних фасонних елементів і стане неекономічним і досить трудомістким.
Раніше ми вже розглядали основні характеристики покрівельного заліза. представляє собою листи оцинкованої сталі, які випускаються різної товщини і розмірів. Давайте сьогодні дізнаємося, як покрити дах оцинковкой, використовуючи фальцеві з'єднання.
Підготовка підстави для покриття з оцинковки
Перед тим, як приступити безпосередньо до пристрою покрівлі, потрібно підготувати обрешітку - підстава для укладання листів оцинковки.
Як правило, лати для покрівлі з оцинковки виконується із брусків 50х50 мм, що укладаються з кроком 250-270 мм. За карнизу, коника, разжелобка і ребрах покрівлі робиться суцільна обрешетка з брусків 50х20 мм.

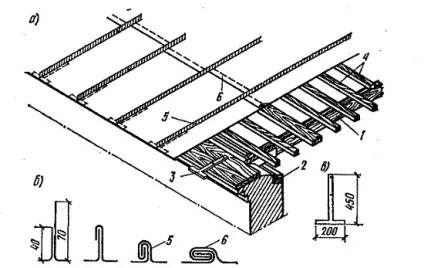

Схема влаштування покриття з листів оцинковки показана на малюнку нижче:
Цифрами та літерами на малюнку позначені:
а - загальний вид покрівельного покриття з оцинковки; б - типи фальцев, в - надкарнізний милицю; 1 - крокви, 2 - мауерлат; 3 - надкорнізний милицю; 4 - лати; 5 - стоячий фальц; 6 - лежачий фальц.
Для підвищення стійкості обрешітки до гнильним процесам, бруски необхідно покрити антисептиком. У статті про шліфовці зрубу ми вже розглядали сучасні антисептики, використовувані в дерев'яному будівництві. Для обробки обрешітки можна вибрати будь-який з них. Тим більше що багато антисептики поєднують в собі ще й властивості антипиренов, запобігаючи можливому спалаху.
Можна приготувати антисептик самостійно з фтористого натрію, що представляє собою погано розчинний у воді порошок. Обробляють дерев'яні конструкції 3% розчином фтористого натрію при температурі не менше 15 градусів. Фтористий натрій не руйнує залізо і добре зберігає деревину.
Підготовка листів оцинкованого заліза до монтажу
Листи покрівельного оцинкованого заліза перед тим, як приступати до їх монтажу необхідно підготувати.
По-перше, кіанкой потрібно прибрати опуклості, якщо такі є, а по-друге, розмітити листи і нарізати їх ножицями по металу.
Розмітка виконується за допомогою вимірювальних лінійок і косинців, після чого заготовлюються картини - елементи покрівельного покриття, у яких кромки підготовлені до виконання фальцевого з'єднання.
Монтаж крівлі
Картини, підготовлені до монтажу, з'єднують на даху в смуги від карниза до коника. Смуги кріплять до обрешетування вузькими смужками оцинкованої сталі (кляммерами), які одним кінцем заводять в фальци, а іншим прибивають до решетування.
Між собою листи оцинковки з'єднуються за допомогою фальців - загину кромки одного листа навколо отгиба кромки іншого листа. Фальці бувають лежачі і стоячі. За ступенем ущільнення фальци поділяються на одинарні та подвійні.
Основні види фальців, використовувані при монтажі покрівлі з оцинковки, показані на малюнку нижче:
Літерами на малюнку позначені:
а - відгин кромки для одинарного лежачого фальца; б - з'єднання листів одинарним лежачим фальцем; в - відгин кромки для подвійного лежачого фальца; г - з'єднання листів подвійним лежачим фальцем; д - відгини в місцях крайок для одинарного фальца; е - з'єднання листів одинарним стоячим фальцем; ж - відгини в місцях крайок для подвійного стоячого фальца; з - проміжний відгин для подвійного стоячого фальца; і - з'єднання подвійним стоячим фальцем.
Бічні краї листів, що йдуть уздовж ската, сполучають стоячими фальцами, а горизонтальні - лежачими.
Для формування фальців вельми зручно використовувати спеціальний гребнегіб.

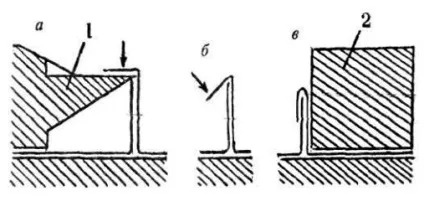

Пристрій фальцевого з'єднання з використанням гребнегіба показано на малюнку нижче:
Як бачите, спочатку укладаються два аркуші оцинковки, кожен з яких має відгин у вигляді смуги вздовж усього краю листа. Відгин одного листа при цьому робиться заввишки трохи нижче (20 мм), відгин другого листа - трохи вище (35 мм).
Після цього за допомогою скребка гребнегіба (1) більш високий відгин загинається на більш низький і далі за допомогою молотка і бруска (2), підставляється з заднього боку, фальц ущільнюється остаточно.
При примиканні покрівлі до стіни або брандмауера край рядового покриття заводиться в борозенку до кладки стіни. Глибина борозни при цьому повинна бути не менше 70 мм, а висота - не менше 130 мм. Кромка рядового покриття, що заводяться в борозну, повинна закінчуватися вертикальним відгином висотою не менше 100 мм.
У місцях примикання рядового покриття до димаря ширина вертикальних відгинів крайок коміра, що заводяться під видру, повинна бути не менше 150 мм з боку коника і 100 мм - з низової та бокової сторони. Зазор між трубою і коміром заповнюється мастикою.
Як бачите, пристрій крівлі з оцинковки має певні особливості і вимагає наявності навичок жерстяних робіт. Якщо є можливість, то для монтажу покриття з листів оцинкованого заліза краще звернутися у фірму, що має в штаті фахівців, що володіють необхідними навичками та інструментом. Це допоможе вам зберегти свій час і отримати якісну роботу на виході.
