Ерліфт для свердловини відео-інструкція по монтажу своїми руками, діаметр труб, ціна, фото
Аерліфт для скважіни- це пристрій, призначений для підйому води на поверхню за допомогою стисненого повітря.
Принцип роботи пристрою наступний: певний обсяг повітря закачується під тиском в водозабірних колодязь і згодом виштовхується відповідний обсяг води на поверхню.

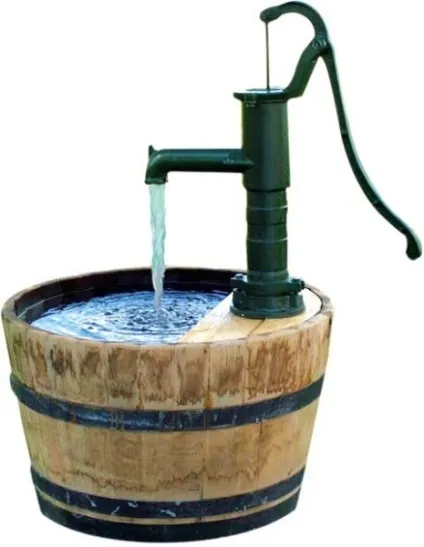

Найпростіший приклад аерліфт - колонка для забору води
Експлуатаційні особливості аерліфт
Ерліфт - це альтернатива традиційному заглибні насоси. Є трубчасті колодязі, діаметр яких не сприяє повноцінній експлуатації насосів погружного типу. Виходом з непростої ситуації став повітряний підйомник, головною особливістю якого є розташування компресора поза свердловини, так як в водозабірна поглиблення занурена лише труба.
Принцип підйому води зі свердловини
Інструкція експлуатації пристрою наступна:
- У безшовну металеву трубу, занурену в воду, під високим тиском подається повітря.
- Повітря, інтенсив ноперемешіваясь з водою, утворює повітряну емульсію, по суті, суміш води і бульбашок повітря.
- Отримана повітряна емульсія піднімається вгору відповідно до фізичним законом про різниці питомих мас (в даному випадку вода в колодязі і емульсія в трубі). Так як повітряна емульсія на порядок легше води природної щільності, вона піднімається вгорі.
Швидкість подачі води на поверхню залежить від тиску, під яким в трубу подається повітря.
Але є важливий момент, який слід врахувати при проектуванні і збірці аерліфт: надмірний тиск повітря може обернутися низкою небажаних наслідків.
- По-перше, високий тиск в процесі експлуатації пристрою, потенційно небезпечно як для свердловинного фільтра, так і для стінок свердловини.
- По-друге, в процесі експлуатації ерліфта зі дна свердловини під високим тиском буде підніматися не тільки вода, але і порода упереміж з мулом. В результаті, застосування встановлення не буде здатне забезпечити подачу чистої води.
- По-третє, закачування повітря під великим тиском обертається істотними енерговитратами, що робить експлуатацію пристрою в постійному режимі малорентабельним.
конструкційні особливості
Конфігурації повітряного підйомника
Ерліфт відрізняє проста конструкція, а тому пристрій може бути виготовлено своїми руками. У пристрої немає рухомих частин, так як нагнітач знаходиться зовні свердловини. Тому ерліфт стійкий до абразивних навантажень піску.
Використовувані аероліфтом за принципом дії бувають двох типів, а саме нагнітальні (їх найбільше) і всмоктувальні.
- Якщо застосовується установка нагнетательного типу, то труба опускається в свердловину нижче рівня води. На поверхні труба підключається до компресора, який виробляє стиснене повітря. Для нормальної роботи установки тиск не повинен перевищувати 15 атмосфер.
Емульсія, отримана в результаті змішування води і повітря, буде підніматися в накопичувальну ємність. Після деякого часу, повітря з розчину буде виходити і залишиться вода. - При експлуатації всмоктуючого ерліфта, що застосовується труба опускається трохи нижче рівня води в забірному колодязі. В ході роботи компресора, в нижній частині труби повітря змішується з певним обсягом води. У підсумку, отримана емульсія через різницю у вазі зі звичайною водою, піднімається на поверхню.
Важливо: Незалежно від різновиду обладнання, для повноцінної експлуатації потрібно нержавіюча безшовна напірна труба.
Застосування пластикових труб або шлангів недоцільно через високу ймовірність розриву.
Інтенсивність подачі води визначає не тільки діаметр труб для ерліфта свердловини, а й герметичність з'єднань. Якщо все з'єднання трубопроводів герметичні, вода на поверхню буде підніматися відповідно до заздалегідь проведеними розрахунками. Якщо герметичність буде недостатньою, інтенсивність забору води буде на порядок нижче початкових розрахунків.
Альтернативне застосування аерліфт

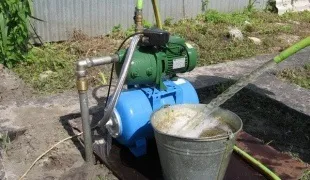

На фото -прокачка свердловини після буріння
Використання систем повітряного підйому актуально не тільки для забору води. Рано чи пізно свердловини засмічуються і замулюються .І тут потрібно продування свердловини із застосуванням ерліфта.
Зрозуміло, для того щоб нейтралізувати засмічення або очистити водозабірних колодязь від мулу потрібна потужність компресора на порядок більша, ніж та, яку забезпечують пристрої, що застосовуються для підйому води.
Струмінь стислого повітря з силою виривається з шланга і руйнує перешкоду у вигляді засмічення або мулу. Далі забруднення, під дією тиску закачаного повітря, через експлуатаційну трубу виносяться на поверхню, де їх можна зібрати і утилізувати.

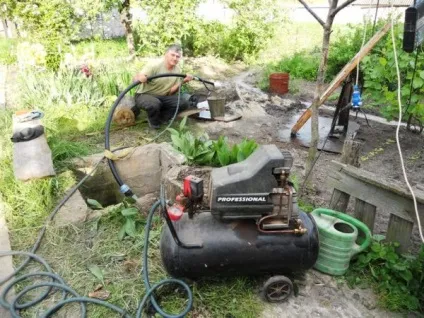

Процес розгойдування свердловини ерліфтом
Переваги такої методики продувки свердловин очевидні і, перш за все, це:
- Можливість якісної очистки водозабірних свердловин;
- Доступність обладнання, так як компресор необхідної продуктивності можна взяти в оренду або купити;
- Можливість експлуатації своїми руками, так як процес продувки нескладний і при необхідності може бути проведено самостійно.
А чи є у такого способу недоліки?

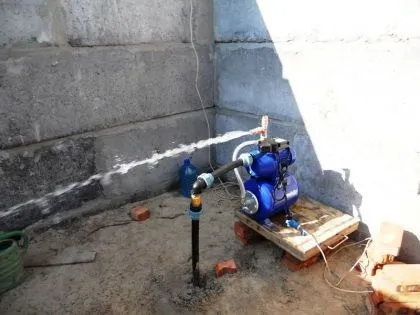

Прокачування свердловини ерліфтом
На жаль, застосування потужного ерліфта створює небезпеку, як для самої свердловини, так і для обладнання, яке в ній використовується.
- Небезпека прориву тонкої сітки, застосованої в конструкції фільтра. Зрозуміло виробники фільтрів, розробляючи модифікації, які використовуються в ерліфта, враховують параметри тиску і прикладають максимальні зусилля для того щоб зробити ресурс цієї деталі максимально тривалим. Але тривалий ресурс фільтра, ціна якого висока, можливий лише при короткостроковій подачі стисненого повітря.
Важливо: Вплив повітряного середовища на поверхню фільтра негативно впливає на стан металевих деталей, які через мікродеформацій, більше схильні до корозії.
- Неконтрольований викид мулу і піску зі свердловини. Під час продування свердловина перетворюється в джерело бруду, яка поширюється на кілька метрів навколо. Таким чином, перед застосуванням ерліфта потрібно подбати про те щоб простір навколо забірної свердловини було чимось надійно прикрите, наприклад поліетиленовою плівкою.
- Можливість проведення продувки в неглибоких свердловин (як правило, не глибше 40 метрів).
