Пристрій і установка протитанкових мін

Мал. 2.3. Установка хв серії ТМ-62 з детонаторами МВЧ-62 МВЗ-62

а - в грунт середньої твердості і в пухкий грунт; б - в твердий грунт

Установка міни з підривником МВС-62 виробляється вручну в незамерзлого грунт так, щоб верх підривника був заглиблений нижче поверхні грунту на 2 - 5 см з маскуванням шаром грунту товщиною 5 - 8 см (рис. 2.4).

Для установки міни необхідно:

· Відрити лунку глибиною 15 - 18 см;

· Встановити міну в лунку;

· Зняти запобіжну чеку і повернути ручку в горизонтальне положення (на 90 ° за годинниковою стрілкою);

· Замаскувати міну грунтом.

Для установки хв серії ТМ-62 з підривником МВШ-62 вручну необхідно:

· Відрити лунку і встановити в неї міну (при уривку лунки в грунті з дерновим покровом дерен розрізається в формі літери «Н» з тим, щоб в середній розріз проходив штир підривника);

· При установці міни з довгим подовжувачем закріпити міну, як це описано вище;

· Повернути перекладної кран в бойове положення (червоною лискою проти букви «Б»);

· Свінтіть запобіжний ковпак;

· Надіти на головку штиря підривника подовжувач і закріпити його гвинтом.

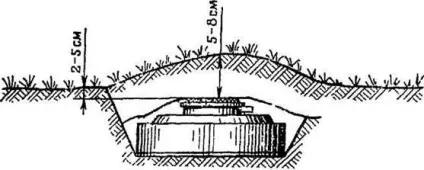

Мал. 2.4. Установка міни ТМ-62 з підривником МВС-62 вручну

Для знешкодження міни з підривником МВЧ-62, МВЗ-62, МВП-62М, МВП-62, МВ-62 або МВС-62 необхідно:

· Зняти з міни маскувальний шар;

· Перевести детонатор з бойового положення в транспортне;

· Зняти міну з місця установки, очистити її від грунту і оглянути на предмет виявлення пошкоджень;

· Укласти справні міни в упаковку.

Для перекладу детонатора МВЧ-62 з бойового в транспортне положення необхідно:

· Зняти гумовий ковпачок, що закриває перекладної кран;

· Вставити в гніздо ключ і повернути перекладної кран по ходу годинникової стрілки на 3/4 обороту, три цьому кнопка пускача повинна піднятися вгору (в момент підйому кнопки чути клацання);

· Повернути ключ у вихідне положення (проти годинникової стрілки) і вийняти його з гнізда;

· Надіти гумовий ковпачок;

· Надіти на кнопку пускача запобіжну чеку і замкнути її засувкою.

Взимку можливі окремі випадки примерзання кнопки пускача, внаслідок чого при повороті крана кнопка не піднімається вгору. В цьому випадку великих зусиль для повороту ключа застосовувати не слід. Потрібно порушити шар льоду, зчіплюючий кнопку з щитком детонатора, кілька разів натиснути кнопку великим пальцем або зруйнувати лід кінцем чеки (лезом ножа). Після руйнування льоду повернути кран - кнопка підніметься вгору.

Протипіхотні міни призначені для мінування місцевості проти живої сили супротивника.

Вони поділяються на:

· Фугасні (ПМН, ПМН-2, ПМН-4, ПФМ-1);

Осколкові, в свою чергу, поділяються на міни кругового і спрямованого ураження.

Протипіхотна фугасна міна ПМН (рис. 2.5) складається з:

Для підготовки міни до установки необхідно:

· Свінтіть ковпачок з втулки ударного механізму і перевірити справність різака і наявність металлоелемента, знову накрутити ковпачок;

· Вигвинтити пробку, встановити в міну запал МД-9 і загвинтити пробку.

У літніх умовах (при талому ґрунті) міни встановлюються в грунт (рис. 2.6, а) з піднесенням кришки на 1 - 2 см над поверхнею грунту і маскуються місцевим матеріалом (травою, листям, ґрунтом і т. П.). Взимку (при наявності пухкого сніжного покриву) міни встановлюються в сніг з маскуванням рихлим снігом шаром 3 - 5 см (рис. 2.6, б). В твердий утрамбований сніг (лід), міни встановлюються так само, як в грунт.

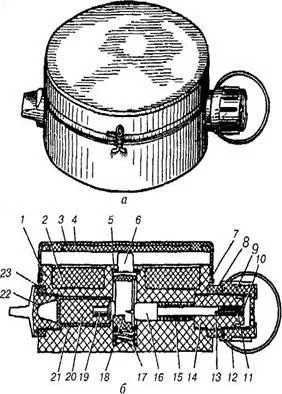

Мал. 2.5. Протипіхотна міна ПМН:

а - загальний вигляд; б - розріз; 1 - корпус; 2 - заряд ВВ; 3 - гумовий ковпак; 4 - щиток; 5 - розрізне кільце; 6

шток; 7 - металева стрічка; 8 - гумова прокладка; 9 - ковпачок; 10 - різак; 11 - металлоелемент № 2; 12 - кільце; 13 - запобіжна чека; 14 - втулка; 15 - бойова пружина; 16 - ударник; 17 - пружина штока; 18 - бойовий виступ; 19 - капсуль-детонатор М-1; 20 - тетріловая шашка; 21 - пластмасова гільза; 22 - пробка; 23 - гумова прокладка

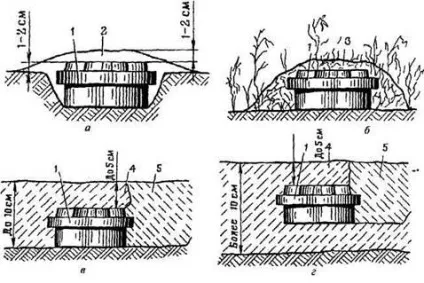

Мал. 2.6. Установка міни ПМН-2:

я - в грунт; б - на поверхню грунту; в - в сніг на поверхню грунту при сніговому покриві до 10см; г - в сніг при сніговому покриві більше 10см; 1 - міна; 2 - маскування рихлим грунтом; 3 - маскування травою, листям; 4 - сніг; 5 - маскування лунки снігом

Міни ПМН знешкоджувати забороняється. Вони знищуються на місці їх установки вибухом зарядів ВВ, які розташовуються поруч з міною, або багаторазовим проїздом по мінному полю танків, танків з тралами або з буксируваними дорожніми катками.

Протипіхотна фугасна міна ПМН-2 складається з корпусу, заряду вибухової речовини, натискного датчика і вбудованого підривника з пневматичним механізмом далекого зведення.

Міна ПМН-2 встановлюється влітку в грунт і на грунт, в зимових умовах - на поверхню грунту під сніг і в сніг (рис. 2.6, в, г).

Для установки міни в грунт необхідно:

· Відрити лунку за розміром міни глибиною 3 - 4 см;

· Встановити міну в лунку;

· Поворотом запобіжного штока зрізати запобіжну чеку і, утримуючи міну таким чином, щоб виключити натискання на привід, витягти запобіжний шток;

· Замаскувати міну за час не більше 25с.

Міни, встановлені на місцевості в бойове положення, знімати і знешкоджувати забороняється. Вони знищуються вибухом заряду вибухової речовини масою 0,2 кг, покладеного поряд з міною, або багаторазовим проїздом по мінному полю танків з тралами.

Протипіхотна фугасна міна ПМН-4 надходить у війська, зберігається і транспортується в остаточно спорядженому вигляді. Міна складається з корпусу, заряду вибухової речовини (тротил) і вбудованого підривника (рис. 2.7).

Мал. 2.7. Міна ПМН-4 зі скобою:

1 - скоба; 2 - хомут сталевий; 3 - ковпак гумовий

Корпус пластмасовий циліндричний, має порожнини для розміщення заряду ВР і механізмів детонатора.

Протипіхотна міна ОЗМ-72 осколкова загороджувальна кругового ураження неостаточно споряджена складається з направляючого склянки, корпусу, заряду вибухової речовини, вишибного заряду і ударного механізму.

Міна ОЗМ-72 встановлюється влітку в грунт, взимку - на поверхні грунту в сніг.

Для установки міни в грунт (рис. 2.8) необхідно:

· Встановити міну в лунку;

· Вигвинтити пробку з скобою;

· Встановити в міну капсуль-детонатор № 8А дульцем вниз;

· Загвинтити пробку зі скобою до відмови;

· Вільний простір навколо міни засипати землею і утрамбувати її;

· Забити на відстані 0,5 м від міни в сторону противника металевий кілочок (кілочок забивається виїмкою в сторону міни, висота кілочка над поверхнею землі повинна бути 15-18 см);

· Зачепити карабін, прикріплений на короткому відрізку троса, за скобу пробки, а два інших карабіна на довгих відрізках троса пропустити через отвори в кілочку;

· Звільнити з прорізи в котушці кінець розтяжки і кільце, наявне на кінці, зачепити за карабін троса;

· Розтягнути розтяжку уздовж фронту на половину її довжини, забити на відстані 7,5 м від міни дерев'яний кілок і пропустити розтяжку через проріз на його верхньому кінці;

· Розтягнути розтяжку на повну довжину і забити у її кінця другої кілочок;

· Натягнути розтяжку з невеликою слабким місцем; провисання розтяжки між кілочками має бути 2 - 3 см;

· Прив'язати кінець розтяжки до кілочка (друга розтяжка розтягується і кріпиться в такому ж порядку);

· Свінтіть ковпачок з ніпеля міни;

· Взяти детонатор МУВ-3, зняти гумовий ковпачок з втулки, оглядом перевірити наявність і справність металлоелемента і різака (струни), потім знову надіти гумовий ковпачок на втулку;

· Нагвинчувати на ніпель детонатор МУВ-3;

· Відстебнути карабін троса від скоби пробки і замаскувати міну і детонатор МУВ-3;

· Зачепити карабін за кільце бойової чеки підривника МУВ-3;

· Переконавшись в надійному утриманні бойової чеки, витягнути за кільце запобіжну чеку (якщо бойова чека при зачепленні за неї карабіна витягується, то нахилом кілочка в сторону міни послаблюється натяг троса);

· Відійти від міни, не зачіпаючи розтяжки.

При установці міни в м'якому грунті під міну підкладається відрізок дошки товщиною не менше 2,5 см і розміром не менше 15x15 см.

Взимку при мерзлому ґрунті міна встановлюється на поверхню грунту в сніг. У місцях установки міни і кілочків сніг розчищається до поверхні грунту. Для установки кілочків в грунті пробиваються отвори ломом або спеціально виготовленим пробійником.

В отвори забиваються кілочки. На місці установки міни також забивається металевий кілочок, до якого міна, встановлена ​​на поверхні грунту, прив'язується капронової стрічкою. Навколо міни і кілочків насипають сніг і утрамбовують. Послідовність установки міни взимку така ж, як і при установці в грунт.

1 - корпус; 2 - пробки; 3 - прицільна щілина; 4 - заряд ВВ; 5 - запальне гніздо; 6 - додатковий детонатор: 7 - ніжки; 8 - фланець; 9 - кришка; 10 - осколки

Якщо дозволяє бойова обстановка, для прицілювання міни встановлюється віха на відстані 10 або 30 м від міни.

У зимових умовах при товщині снігового покриву до 20 см міна ставиться на поверхню грунту, навколо ніжок сніг ущільнюється, міна маскується шаром пухкого снігу. Для підвищення стійкості ніжок міни на зледенілих грунт стелить сумка.

Знешкоджувати дозволяється міни МОН-50, встановлені в керованому варіанті.

Для знешкодження керованої міни необхідно:

· Відключити дроти на пункті управління від джерела струму;

· Відключити електродетонатор від провідної мережі;

· Зняти з міни маскування і вигвинтити з міни електродетонатор;

· Зняти міну з місця установки.

Міни ПОМ-2 встановлюють системами дистанційного мінування і вручну за допомогою комплектів ручного мінування КРМ-П (рис. 2.10).

Міни ПОМ-2 знищують на місці їх установки механічним траленням, вибуховим способом або розстрілом зі стрілецької зброї.

Знищення хв механічним траленням здійснюється за допомогою кішки через укриття або з броньованої машини, а також багаторазовим проїздом бронетехніки по мінному полю.

При знищенні хв вибуховим способом поруч з міною укладається дистанційно (наприклад, з бронемашини за допомогою жердини) заряд масою 0,2-0,4 кг із закріпленим в ньому ел.детонатором, підключеним до електропідривної мережі.

Знищення хв ПОМ-2 може здійснюватися розстрілом зі стрілецької зброї з броньованої машини або з укриття з дотриманням запобіжних заходів.

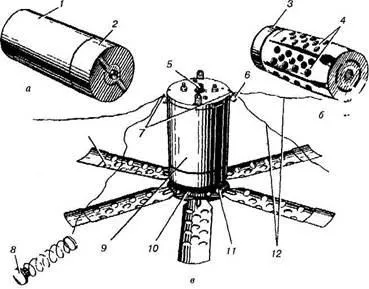

Мал. 2.10. Загальний вигляд міни дистанційного мінування ПОМ-2:

а - при викиді з касети; б - після відстрілу зі склянки; в - в бойовому положенні; 1 - стакан; 2 - ковпачок; 3 кришка; 4 подпружінени лапки; 5 завзятий шток; 6 фіксатор; 7 - нитки;

8 - якір; 9 - осколковий корпус; 10 - втулка; 11 - хрестовина; 12 - датчики мети

Комплект мінування ПКМ призначений для мінування місцевості з допомогою разових мінних касет. ПКМ складається з:

· Підривної машинки ПМ-4;

· Двох котушок провідної лінії по 15 м кожна;

При підготовці до мінування необхідно: розрівняти і при необхідності:

· Утрамбувати пусковий майданчик розміром 20x40 см;

· Зорієнтувавши верстат в напрямку відстрілу хв, встановити його на пусковий майданчик по можливості так, щоб шипи повністю були втоплені в грунт;

· При установці верстата на м'яких і середніх грунтах вставити анкер в отвір і забити його в грунт, а на твердій основі вставити в скобу;

· Встановити касету в чашку верстата і закріпити її фіксатором; через контрольне вікно чашки переконатися в щільному приляганні дна касети до чашки;

· Розмотати проводу котушки провідної лінії на довжину 2 - 3 м, витягаючи їх з боку торця корпусу, закритого ковпачком великого діаметра;

· Зачистити кінці проводів на довжину 3 - 5 см, перегнути кожен з них удвічі і скрутити;

· Під'єднати кінці провідної лінії до клем верстата: один - до клеми центрального контакту, інший - до клеми «маса»;

· Розмотати дротову лінію, при цьому необхідно відійти назад вліво (вправо) від верстата на 10 - 15 м;

· Переконатися в тому, що машинка знаходиться в транспортному (перевірочному) положенні;

· Під'єднати кінці провідної лінії до лінійним затискачів машинки;

· Натиснути і різко відпустити штовхач (при справній електропровідної мережі в момент відпускання штовхача індикатор повинен дати спалах).

При відсутності штатної провідної лінії або її пошкодженні можна використовувати саперний або інші ізольовані проводи. При цьому загальний опір провідної лінії не повинно перевищувати 8 Ом.

Комплекти ВКПМ-1, -2 призначені для влаштування мінно-вибухових загороджень (МВВ) з хв ОЗМ-72 і МОН-50 з метою прикриття позицій військ і охорони військових об'єктів. Вони упаковуються в дерев'яні ящики, на внутрішніх сторонах кришок яких є схеми упаковки і пакувальні листи.

Використання комплектів засноване на спільному застосуванні керованих по проводам ППМ ОЗМ-72 (МОН-50) і сигнальних мін (СМ), що встановлюються в зонах суцільного ураження осколкових хв.

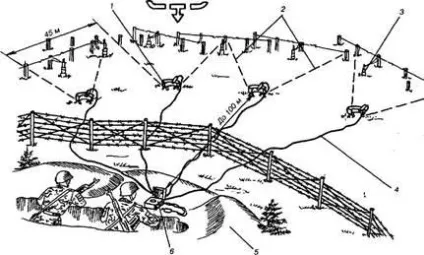

Мінно-вибухові загородження. розгорнуті з комплектів ВКПМ-1, -2 (рис. 2.11), складаються з пульта управління, до вихідних клем якого підключені чотири лінії управління з осколковими мінами, автономно встановлених сигнальних хв з натяжними датчиками цілі, підривної машинки, підключеної до пульта управління за допомогою проводів.

Порушення вибуху осколкової міни здійснюється електричним імпульсом від підривної машинки, який по дротах через пульт управління, вихідні клеми і далі по одній лінії управління надходить до відповідної осколкової міні. Вибір тієї чи іншої міни здійснюється за допомогою перемикача пульта управління. Спрацювання СМ відбувається автоматично при впливі на датчик мети.

Комплекти ВКПМ-1, -2 дозволяють влаштовувати МВЗ, що складаються з чотирьох груп хв, які розташовуються на підступах до позицій (районам розташування) підрозділів або до окремих об'єктів. Протяжність МВЗ по фронту може становити до 200 м. А дальність управління до 100 м.
