Електростимулятор м’язів на pic-контролері

Існує безліч суперечок на тему того, чи ефективні так звані електростимулятори м'язів. У різних джерелах описуються їх «чудотворні» впливу на приріст м'язів і спалювання зайвого жиру ... По суті їх дія зводиться до стимулювання скорочувальної здатності мускулатури під дією імпульсів струму різної форми. Вважається, що при правильному накладення електродів на ту чи іншу частину тіла (м'язи) можна домогтися такого ж ефекту, як при виснажливі тренування в спортзалі.

Робота схеми повинна була полягати в генеруванні серії імпульсів з частотою заповнення 1 кГц, тривалість пачки 0,5 сек. період - 1 сек.

Я вирішив модифікувати цю схему і замінити дискретні цифрові мікросхеми на ПІК контролер.

Таким чином в цьому пристрої реалізовано програмне генерування вищеописаних сигналів. Точність їх задається кварцовим резонатором. Оскільки передбачалося використовувати в якості харчування батарею «Крона» на 9В, то з метою енергозбереження був обраний кварц на 455 КГц, його можна знайти в несправному пульті дистанційного керування телевізора. Світлодіод дублює роботу пристрою - в моменти посилки імпульсів він світиться. Резистором (300) регулюють струм впливу на м'яз, орієнтуючись за показаннями міліамперметра. Трансформатор зібраний на сердечнику Ш20, товщина набору 30 мм. Обмотка I - 150 витків ПЕЛ-0.31, обмотка II - 800 витків дроту ПЕЛ-0.31. Міліамперметр зі шкалою на 100 мА.

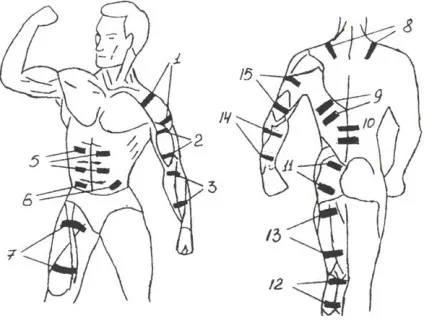

Електроди для даного приладу рекомендується робити прямокутної або овальної форми, розміри 30х60 або 20х120 мм в залежності від величини м'язів. Кріплення проводів до електродів повинно бути надійним і не створювати великого опору електричному струму. Матеріал - нержавіюча сталь, мідь, свинець або електропровідний полімер.

Оскільки спочатку я виготовив плату для дискретної логіки, то, змінивши монтаж, я встановив на неї контролер. Оскільки матеріалів для складання трансформатора у мене не було, то довелося використовувати готовий трансформатор від кінопроектора "Луч". Його первинна обмотка розрахована на напругу 220 В, вторинна - 13 В.
