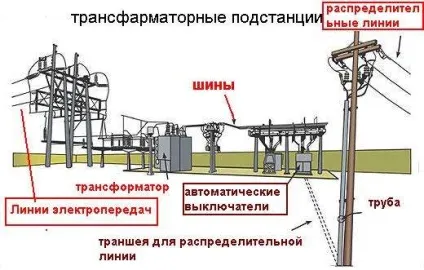

Елементи трансформаторної підстанції

Електрична підстанція - це складна електроустановка, що виконує роль сполучної, що перетворює і перерозподіляє ланки при передачі електроенергії на значні відстані. У процесі транспортування перетворення електроенергії здійснюється в діапазоні 0,4-1150 кВ.

Склад обладнання, що входить до складу електричних підстанцій.

Традиційно, електричні підстанції складаються з декількох елементів:

Це електромагнітні прилади, що складаються з осердя і двох або більше обмоток. За допомогою процесів електромагнітної індукції трансформатор трансформує змінний струм однієї напруги в інший. Цей принцип використовується для, щоб передавати електричну енергію з меншими втратами в лінії і без збільшення перерізу проводів на значні відстані.

силові трансформатори є головними елементами трансформаторних підстанцій, які виконують оснвних роботу по перетворенню електроенергій. Вихід з ладу траснформатора часто призводить до відмови всієї підстанції або переходу її роботи в аварійний режим.

Ці пристрої використовуються для запобігання поломок і безвідмовної роботи підстанцій і кожен з них виконує свою специфічну задачу. До них відносяться вимірювальні компоненти (трансформатори струму. Напруги), нелінійні обмежувачі напруги, розрядники, заземлюючі пристрої, плавкі запобіжники, токоограничивающие і регулюючі пристрої, а також прилади протиаварійної автоматики, телемеханіки, сигналізації і т.п.

3. Вступні допоміжні пристрої. використовувані для підключення кабельних і повітряних ліній.

Їх основна функція полягає в тому, щоб організувати прийом вхідної напруги і організувати його передачу на вхід трансформатора. До складу цієї групи пристроїв входять ізолятори, роз'єднувачі, отделители, вимикачі (масляні, повітряні, елегазові) та ін.

Вони відповідають за прийом електроенергії і розподіл її між усіма споживачами електричної підстанції.

Всі РУ класифікуються на:

- відкриті РУ - встановлюються на відкритому повітрі;

- закриті РУ - розміщуються в приміщенні;

- комплектне РУ - конструктивно складаються з шаф, з вбудованими компонентами і механізмами.

5. Допоміжні системи покликані полегшувати експлуатацію електроустановок.

До них відносяться системи вентиляції, кондиціонування та обігріву; автоматичного пожежогасіння, освітлення території, аварійного збору масла, харчування маслонаповнених кабелів тощо.

Способи класифікація пристроїв електричних підстанцій.

За методом конфігурації електромережі підстанції можуть бути:

- тупиковими, для цього їх зачитують по 1-ої або 2-м радіально підключеним лініях, що не годує інші підстанції;

- відгалужувальними - підключаються до однієї (або двом), що проходить ЛЕП за допомогою відгалужень, що живлять лінії в такому випадку можуть живити і інші підстанції;

- прохідними - приєднані методом заходу ЛЕП, які мають двостороннє харчування, за допомогою «врізу»;

- вузловими - підключаються, використовуючи принцип створення вузла за допомогою трьох і більше ліній ліній.

Залежно від призначення в системі електропостачання підстанції бувають.

- головні знижувальні (ДПП);

- глибокого введення (ПГВ);

- тягові, призначені для забезпечення харчування потреб електротранспорту;

- комплектні підстанції 10 (6) / 0,4 кВ.
