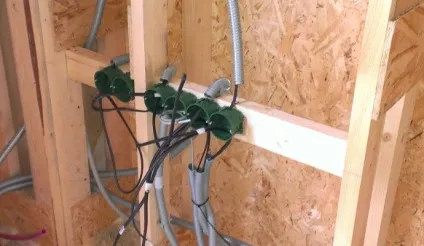

Електропроводка в каркасному будинку

Коли слід турбуватиметься про електропостачання будинку

Якщо ви затіяли будувати каркасний будинок, необхідно продумати питання забезпечення майбутніх мешканців зручностями. Електрика безумовно можна віднести до таких зручностей.

Ще на стадії підготовки до зведення фундаменту під будинок, слід зробити закладки в грунті, для введення електрики в будинок.

Я завжди надходив таким чином. Спочатку визначав за схемою розташування приміщень, де буде знаходиться електричний щиток. До зведення фундаменту рив траншею перпендикулярно осі фундаменту. Глибина траншей в два багнети, довжина її повинна забезпечити закладку кабелю. Розташовувати проходку треба так, щоб в майбутньому можна було легко до неї дістатися, якщо виникне така необхідність. У траншею закладав дві ПВХ труби діаметром 50 мм. Вони повинні стирчати з одного боку всередині периметра майбутнього будинку, з іншого боку метрах в трьох від майбутньої стіни.

Ви запитаєте, навіщо дві труби? Пройти то в будинок потрібно одним живильним проводом. Відповідь проста, в одній трубі введення електрики, в іншу трубу висновок. Вивести електрику необхідно для харчування різних приладів зовні. Це може бути:

Зовнішнє освітлення
Електропостачання майбутнього гаража
Підключення насоса для поливу помідор

Хіба мало ще, що вам захочеться живити у дворі.

Траншею слід закопати в місці її перетину віссю фундаменту. Грунт, під фундаментом ретельно трамбувати. Ось так приблизно здійснюється прокладка кабелю в каркасному будинку.

Ось так я готую введення електрики.

Проводка в каркасному будинку своїми руками

Багато хто побоюється монтажу електропроводки в каркасному будинку. Якщо ви не впевнені в своїх силах і знаннях, ніхто не може перешкодити Вам доручити цю роботу фахівця. У цій статті я дам деякі поради і загальний напрямок дій для тих, хто вирішить монтаж електропроводки власноруч.

З чого почати

Перш за все намітьте на плані будинку місця розташування вимикачів і розеток. Якщо план будинку виконаний в масштабі, можна поміряти відстані від електричного щитка до місць підключень. В результаті Ви отримаєте необхідну кількість електричного дроту по довжині. При підрахунках врахуйте відстань від стелі до місця розташування розеток на стіні. Окремо вважайте довжину проводу для освітлення і під розетки.

Тепер потрібно визначити який же провід використовувати для монтажу проводки? Асортимент проводів, який пропонують постачальники дуже широкий. Ми спробуємо розібратися в ньому. При проектуванні внутрішніх мереж інженери проектувальники керуються безліччю норм. Для каркасного будинку і Вам для керівництва краще ознайомитися з нормами, а саме:

Коротко викладу правила підбору дроти для проводки.

Які види проводки застосовні в каркасному будинку

Для каркасніков як правило застосовуються:

Відкрита проводка.
Прихована проводка.

Відрито прокладка проводів здійснюється поверх стін в кабель-каналах або гофрованих трубах.

Переваги відкритої проводки:

Вся проводка на увазі, в разі чого буде видно де вона пошкоджена;
Ремонтопридатність безумовно вище;
Завжди можна додати ще одну точку підключення.

Недоліки відкритої проводки:

Потрібно дуже акуратно прокладати дроти
Складність естетичного плану. Потрібно як грамотно вписати в інтер'єр місця проводки.

Перевага прихованої проводки:

Проводку не видно, вона всередині стіни. Це набагато приємніше виду кабель-каналів проходять по стінах.

Ось, мабуть, і всі переваги, інших я не вбачаю.

Недоліки прихованої проводки:

Вона важкодоступна, в разі аварії в майбутньому буде потрібно більше часу і грошей для усунення.
Важко додати додаткові точки підключення, в разі потреби.
Прихована проводка виробляється всередині стін, провід при цьому повинен проходити в металевій трубі. Я не помилився саме в металевій. Така норма для дерев'яних будинків.

Вибір за вами, кожен сам в праві вирішити, як провести кабелю в своєму каркасному будинку.

Який провід застосувати для проводки і як підібрати його перетин

Для каркасного будинку слід застосовувати провід з негорючої ізоляцією. Установка такого дроту не відрізняється від звичайної. Не слід допускати прилягання проводів до дерев'яних конструкцій каркаса. Як правило використовується ВВГ нг (не горючі вінілова ізоляція).

Перетину дроту підбирається виходячи з потужності передбачуваного споживання точки. Спочатку визначаємо діаметр перетину для одножильних проводів за формулою:

Тут d- діаметр проводу, S- площа перетину дроту в квадратних міліметрах.

Для багатожильних проводів формула розрахунку дещо простіше:

S- так само площа перетину проводів, d- діаметр однієї жили, а n - кількість жив.

Тепер потрібно визначити щільність електропотока. Це сила струму, що пропускається одні квадратним міліметром дроти. Наведу таблицю для кожного типу проводки, щоб не лізти в нетрі.

У таблиці наведено дані для кімнатних температур, при розрахунку слід застосовувати коефіцієнт 0,9 при підвищенні температури на кожні 10 градусів.

Для наочності наведу приклад:

У приміщенні для сушіння грибів передбачається температура в 50 градусів за Цельсієм, потрібно розрахувати діаметр проводу для підключення додаткового калорифера потужністю Потужність 700 Вт. Визначимо нормативну щільність струму для кабелю, продовженого зовнішньо, мідним дротом і за сертифікатом допускає нагрівання до 85 градусів за Цельсієм.

Знаходимо різницю між температурою приміщення і кімнатною температурою

Слід застосувати коефіцієнт тричі, на кожні 10 градусів. У розрахунках для визначення сили струму застосовується напруга 230 вольт.

Беремо з таблиці нормативне значення для зовнішньої проводки і для мідного дроту:

Визначимо силу струму, яку необхідно пропустити до споживача:

Знайдемо перетину кабелю необхідне нам для роботи калорифера, будемо використовувати раніше пораховані величини:

Тепер обчислимо діаметр проводу по формулі:

Думаю, Ви зможете зробити розрахунки, а якщо не зможете, то на допомогу вам таблиця.

Цей невеликий огляд достатній, для вибору дроти.

Що потрібно ще приготувати для прокладки проводу

інші комплектуючі

Крім дроти приготуйте ще:

Провід, згідно підрахунку з запасом 10%.
Розетки за кількістю місць заживлення. Підрахуйте кількість підрозетників, за кожним видом розеток.
Кріплення
Кабельканал або гофрований ПВХ труба -для відкритої проводки. Металева труба, оцинкована зсередини -для прихованої проводки.
Розгалужувальні коробки з розрахунку одна на кімнату.
Ізолента, пропорційно обсягу монтажу, як правило рулон на поверх до 60 м2

Мабуть, цього буде достатньо.

Інструмент необхідний для монтажу електропроводки

Шуруповерт.
Електролобзик, для випилювання отворів в покритті стін.
Бокорізи.
ніж
Набір викруток
Плоскогубці.

Тепер, коли ми готові можна приступати до монтажу.

Як монтувати електропроводку

Монтаж електропроводки в каркасному будинку починайте від точок заживлення до розподільних коробок, а від них прокладаємо до розподільного щитка.

Монтуємо відкриту проводку

Як я писав вище, намагайтеся не допускати зіткнення дроти з дерев'яними конструкціями. У порожнині стіни закріпіть алюмінієву пластину в місцях передбачуваних розеток. У ці місця закріпіть подрозетники саморізами, а до них вже розетки. На відкритій розетки змонтуйте кабельканал, попередньо просунувши в нього провід, до самої розподільної коробки. Розведення проводиться після того як буде змонтована вся лінія до захисного автомата, лише після цього приєднуйте провід до розетки і прикручуєте кришку.

Так само ведеться монтаж проводів до освітлювальних приладів. Попередньо в стелю змонтуйте гаки або іншої кріплення, необхідний для вивішування світильників. Якщо світильник настінний, монтують так само, як і розетку, виключивши підрозетник. Як правило такі світильники продаються з підкладають матеріалом або конструкцією.

Як правильно монтувати приховану проводку

Для каркасного будинку, як я писав вище є особливість. Монтувати приховану проводку необхідно в металевих трубах, що витримують температуру горіння дроти. Ця вимога норми, технологічно підводить нас до того, що монтуються спочатку все труби від кожної точки заживлення до розподільних коробок, а від них до щитка. З'єднувати труби допускається зварюванням і муфтами. І лише після того як труби змонтовані, крізь них протягати проводи, за допомогою спеціальної спиці. Такий монтаж обійдеться на 30-50% дорожче. Але збереже ваш каркасний будинок від пожежі.

Ви запитаєте, від чого ж на всіх закордонних роликах показаний монтаж в металеву гофровану трубу або навіть в ПВХ трубу. Різниця в тому, що на заході застосовуються інші норми заземлення. Так заземляють всі прилади протягуючи окремий вони не ізольовані провід. Це забезпечує спрацьовування захисту у випадках, коли аварія сталася на будь-якій ділянці лінії. Крім того, заземлюють мідними елементами. Для цього використовують мідні штирі діаметром 16 мм і довжиною від 2-х метрів, або закопують на глибину не менше метра мідну пластину.

В ув'язненні

Ось короткий огляд по електричній проводці в каркасному житловому будівництві. Про обладнання електрощитів і розподілі навантаження слід розповісти окремо.

Кращий варіант монтажу проводки в каркасному будинку - довірити її професіоналам. Якщо ж ви вирішите зробити все власними руками, прочитайте уважно норми і не соромтеся задати питання. Будьте розсудливі і розважливі і у Вас все вийде.
