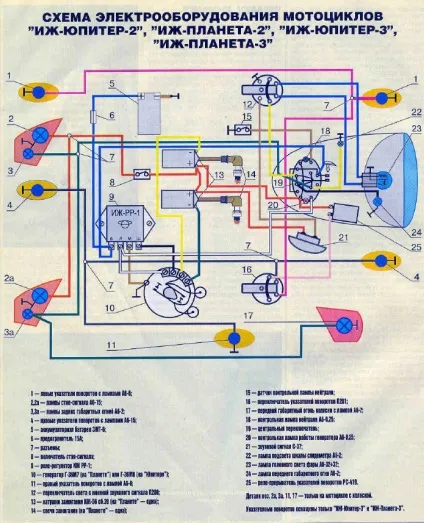

Кольорова оригінальна схема (клікабелье)
світлові прилади
На мотоциклі ІЖ Планета 3 встановлювалися наступні прилади освітлення:
- Ліві і праві покажчики поворотів з лампами А6-6;
- Перемикач покажчиків поворотів П201;
- Реле-переривник поворотів РС-419;
- Лампи стоп-сигналу А6-15;
- Лампи габаритних вогнів А6-2;

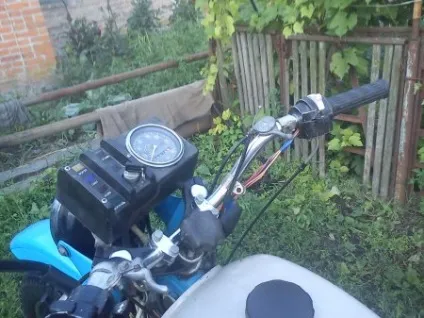

Зовнішній вигляд приладів і органів управління
- Перемикач режимів світла з кнопкою звукового сигналу П200;
- Датчик положення трансмісії (нейтрали) з контрольною лампою А6 0,25;
- Лампа головного світла А6-32 + 32;
- Контрольна лампа А6 0,25работи генератора;
- Лампа габаритного вогню А6-2 (переднього);
- Лампа підсвічування шкали спідометра А6-1;

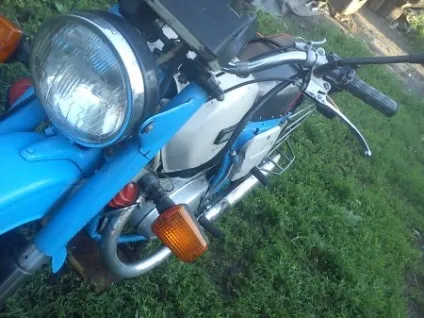

Лампа головного світла і покажчики поворотів

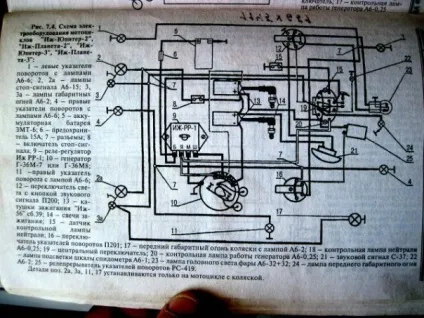

Увага! Для любителів «оригіналу» і достовірності на фото нижче представлена «рідна» чорно-біла схема електропроводки ІЖ Планета 3 з розшифровкою всіх елементів.
Для поціновувачів «антикваріату» - оригінальна схема з інструкцією по експлуатації
Світлові прилади для моделей з коляскою
До вже наявного переліку додається:
- Лампа стоп-сигналу коляски А6-15;
- Лампа габариту коляски А6-2;
- Правий покажчик повороту коляски А6-6;
- Передній габаритний вогонь коляски А6-2.
Варіант з коляскою
Зверніть увагу! Штатна проводка ІЖ Планета 3 передбачала від'єднання коляски для експлуатації мотоцикла без неї в двоколісному варіанті. При цьому, з'єднувальні клеми вимагали акуратності.
На закінчення
Ось такий він ІЖ Планета 3 - символ епохи сімдесятих. Якщо він все ще припадає пилом у вас в сараї або гаражі - ремонтуйте і вирушайте в дорогу. Повірте, він дасть фору сучасним скутерів в плані надійності та витривалості. Успіхів!
