Електроіскровий дротяний верстат своїми руками
Для зміни форми розмірів заготовки з металу можна використовувати електроерозійний метод обробки. Він використовується на протязі багатьох років в різних галузях промисловості, характеризується високою точністю, але малої продуктивністю. Для застосування даного методу обробки слід використовувати спеціальний електроіскровий верстат, який можна придбати або зробити своїми руками. Саморобний варіант виконання можна використовувати в побуті при дрібносерійному виробництві. Його вартість виготовлення своїми руками буде нижче, ніж покупка промислового варіанту виконання. Тому розглянемо докладніше то, як можна зробити розглянутий електроіскровий верстат своїми руками, що для цього знадобитися і в яких випадках він зможе використовуватися.

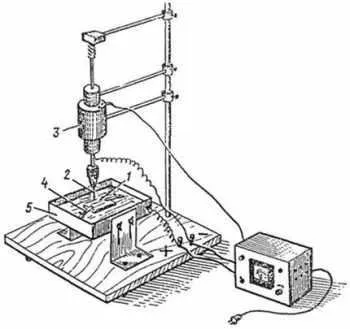

Саморобний елетроіскровой верстат
Принцип даного методу обробки
Особливістю обробки електроіскровий установкою можна назвати те, що випаровування металу відбувається через вплив певного заряду на поверхню заготовки. Прикладом подібного впливу можна назвати замикання конденсатора на металевій платівці - утворюється лунка певних розмірів. Електроерозійний розряд створює високу температуру, яка просто випаровує метал з поверхні. Варто відзначити, що верстат з цієї групи вже використовується на протязі останніх 50 років в різних сферах промисловості. Головною умовою використання подібного електроіскрового верстата можна назвати те, що заготовка повинна бути виготовлена з певного металу. При цьому враховується не ступінь оброблюваності, а електропровідні властивості.
Основний елемент конструкції
Електроерозійний верстат має іскровий генератор, який виступає в якості конденсатора. Для обробки слід використовувати накопичувальний елемент великої місткості. Принцип обробки полягає в накопиченні енергії протягом тривалого часу, а потім її викид протягом короткого проміжку часу. За цим принципом працює також пристрій лазерної установки: зменшення проміжку часу викиду енергії призводить до збільшення щільності струму, а значить істотно підвищується температура.
Електрична схема електроіскровий установки
Принцип роботи генератора, який встановлений на електроерозійний верстат, полягає в наступному:
- діодний міст проводить випрямлення промислового струму напругою 220 або 380 Вольт;
- встановлена лампа обмежує струму короткого замикання і захисту діодного моста;
- чим вище показник навантаження, тим швидше проходить зарядка електроіскрового верстата;
- після того як зарядка закінчиться, лампа згасне;
- зарядивши встановлений накопичувач можна піднести електрод до оброблюваної заготівлі;
- після того як проводиться розмикання ланцюга, конденсатор знову починає заряджатися;
- час зарядки встановленого накопичувального елемента залежить від його ємності. Як правило, часовий проміжок від 0,5 до 1 секунди;
- на момент розряду сила струму досягає кілька тисяч ампер;
- провід від конденсатора до електрода повинен мати великий поперечний переріз, близько 10 квадратних міліметрів. При цьому провід повинен бути виготовлений виключно з міді.
Частота генерації при підводі електрода електроіскрового верстата становить 1 Гц.
Конструкція електроіскрового верстата
Є схеми, реалізувати які досить складно. Вже згадана схема може бути реалізована своїми руками. Деталі для встановлюваного генератора не в дефіциті, їх можна придбати в спеціалізованому магазині. Конденсатори також мають велике поширення, як і діодний міст. При цьому, створюючи саморобний електроіскровий верстат, слід врахувати наведені нижче моменти:
- на конденсаторі визначене напруга не повинна бути менше 320 Вольт;
- кількість накопичувачів енергії та їх ємність вибираються з урахуванням того, що загальна ємність повинна складати 1000 мкФ. З'єднання всіх конденсаторів повинно проводиться паралельно. Варто враховувати, що потужність саморобного варіанти виконання збільшується в разі необхідності отримання більш сильного іскрового удару;
- лампу встановлюють в фарфоровий патрон. Слід захистити лампу від падіння, встановлюється автомат захисту з силою струми від 2 до 6 Ампер;
- автомат використовується для включення ланцюга;
- електроди повинні мати міцні затискачі;
- для мінусового проводу використовується гвинтовий затиск;
- Плюсової провід має затиск з мідного електрода і штатив для направлення.
Саморобний дротяний варіант виконання має відносно невеликі габаритні розміри.

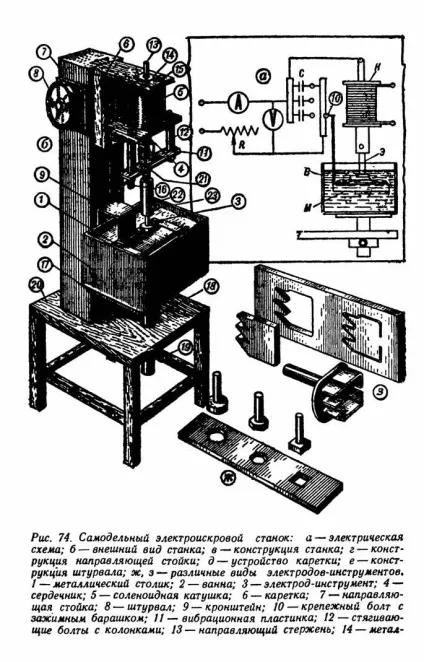

Саморобний електроіскровий верстат
Основні елементи схеми електроіскрового обладнання
Схема представлена нижченаведеними елементами:
- електрод;
- гвинт затиску, який використовується для фіксації плюсового проводу і електрода;
- втулка для спрямування;
- корпус, що виготовляється з фторопласта;
- отвір, що використовується для подачі масла;
- штатив.
Корпус, який використовується для з'єднання всіх елементів, виточується їх фторопласта. Як втулки використовується заземлюючий штир, в якому уздовж осі виточується отвір з різьбленням для кріплення електрода. Всі елементи конструкції кріпляться на штатив, який виготовляється з можливістю зміни висоти. Також створюється отвір, через яке подається масло.
Схема електроіскрового верстата
Найчастіше різання проводиться при використанні пристрою, який живиться від пускача з котушкою, яка підключається до напруги 220В. Шток пускача може мати хід 10 міліметрів. Обмотку пускача підключають паралельно лампі. Саме тому на момент зарядки конденсаторів лампа горить, а після завершення цього процесу - вона гасне. Після того, як шток був опущений, відбувається іскровий заряд.
