принципи пристрою
Гофрошланг краще брати металеві: електрично з'єднані в щитку, вони дадуть екрановану проводку, що не створює перешкод і нечутливі до них. Проблема мимовільно перезавантажується при включенні праски комп'ютера або наводить брижі на телевізор мікрохвильовки з такою проводкою не виникне навіть при мінімально допустимому перерізіпроводів, а підвищений ступінь захисту від механічних пошкоджень дозволить застосувати найдешевший кабель ПУНП, так що невелика переплата за металлогофр окупиться з лишком.
Пробки на лічильнику як засіб аварійного / захисного відключення віджили своє. Нині неодмінна приналежність правильно електрифікованої квартири - електрощиток із загальним квартирним автоматом і двома-трьома на менший струм для житлових кімнат і кухні. На кухні, насиченою електроприладами, особливо якщо там стоїть ще й пральна машина з електробойлер. бажано встановити окремий щиток з автоматами на групи споживачів.
Орієнтовна розкладка по току:
- Загальний (головний) автомат - 30 А.
- Кімнати - 16 А.
- Кухня - 30 А.
- Дві кухонні групи по 16 А.
Проводку ведуть трьохдротяним (із захисним провідником) кабелем з цільними токоведущими жилами (жорстким). Імовірність ушкодження многожильного кабелю в стіні набагато вище. Перетин жив по міді - не менше 2,5 кв. мм на 30 А і не менше 1,4 кв. мм на 16 А. Захисні провідники в щитку або заземлюють (в новобудовах), або зануляют, а в розеткових групах з'єднують із захисними контактами євророзеток. Навіть старі будинки планується перевести на систему елктроснабженія TN-C-S з захисним провідником, так що «радянських» двополюсних розеток вже і в продажу немає.
Обов'язково хоча б одне, спільне для всієї квартири УЗО (пристрій захисного відключення), з розрахунку 5/3 до аварійного струму, тобто при головному автоматі на 30 А - УЗО на 50 А. Поріг спрацьовування по разбалансу нуля і фази (лінії і нейтрали) - побутової, мінімальний (30 мкА). У кухні вкрай бажано окреме УЗО на пральну машину.
інструмент
Для прокладки електропроводки знадобиться наступний інструмент:
- До перфоратора - бур по бетону 16-20 мм, корончаті свердло 90-100 мм, долото по бетону 25-30 мм і набір свердел по бетону.
- До болгарки - відрізний круг по каменю.
Про кабелі вже сказано; можна лише додати, що його заміна на дорогий імпортний NYP нітрохи не зашкодить. Крім кабелю з гофром, автоматів і УЗО знадобляться ще клеммники для з'єднання проводів, розетки з підрозетників, вступний щиток (щитки), ізоляційна стрічка х / б і вінілова, струмопровідна паста і хомутик для з'єднання гофров, припой з флюс-пастою і алебастр.
послідовність робіт
Перш за все слід викреслити електричну принципову і монтажну схеми електропостачання квартири. І те й інше має відповідати ГОСТ 2.755-87, ПТБЕ (Правила техніки безпеки електроустановок) і ПУЕ (Правила улаштування електроустановок). Якщо у вас немає електротехнічного освіти і групи допуску до електроустановок не нижче IV, їх розробку краще доручити фахівцям.
Потрібно відразу ж зазначити, що установка в санвузлі розеток прямо заборонена ПТБ і ПУЕ, а то, що енергослужби закривають на це очі - захід вимушений і тимчасовий. Вийти з положення можна, живити споживачів у ванній з кухні по «умовно-часової» схемою.
Схема з планом повинні бути затверджені в місцевій енергослужб. Вона ж видає дозвіл на проведення робіт. Неодмінно професійного виконання робіт не потрібно, аби все було зроблено правильно.
Отримавши дозвіл, приступають до роботи. Спочатку знеструмлюють квартиру, з перевіркою Фазопокажчики, і живляться від виходу лічильника по халупі.

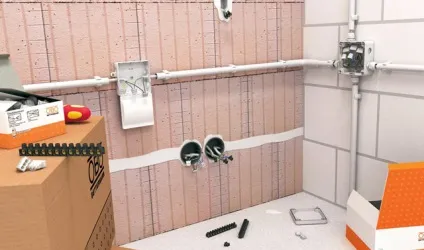

Далі коронкою вибирають лунки для підрозетників і нішу під щиток (щитки) і штробят кабельні канали. Штроби ведуть по верху в 15-25 см від стелі; вниз до розеток і на стелю до світильників загортають під прямим кутом. Коса проводка - будівельний шлюб, який самому собі робити не потрібно. Старі дроти бажано витягти і здати на метал, це окупить помітну частку робіт.
Потім в лунки на алебастр ставлять подрозетники, а в нішу на саморезах в Любеля - щиток, і прокладають проводку, примазуючи через 10-15 см алебастром. Монтаж схеми в щитку можна після цього робити відразу ж, а ось кінці в подрозетниках залишають до закінчення обробки стін.
Проводку ретельно прозванивают тестером (мультиметром), щоб потім не довелося ламати штукатурку, і обробляють стіни. Після закінчення обробки шпалери зі штукатуркою над підрозетників вирізають і встановлюють розетки. Ще раз ретельно продзвонивши, живиться квартиру і перевіряють фазировку в розетках.
Завершує переробку проводки виклик інспектора енергослужби. Він повинен прийняти роботу і видати акт її приймання. Цей документ потрібно зберігати дбайливо: він засвідчує, що робота виконана за правилами і проводка придатна до експлуатації. Без нього в разі будь-яких колізій вся правда буде на боці енергетиків або позивача-сусіда, а з ним - на вашій.
