Де можна встановити стовп для електрики на дачі? Яких відстаней від оточуючих його об'єктів варто дотримуватися? Якими повинні бути дроти і ізолятори?

У скільки обійдуться роботи по підключенню дачі до електропостачання? Давайте спробуємо знайти відповіді.

Наше завдання - з'ясувати, наскільки важко електрифікувати заміський будинок.

Нормативні вимоги

Зверніть увагу: прийнятий документ скасував дію старіших ПУЕ. Зміни спрямовані, inter alia, і актуальну для нас главу «Каналізація електроенергії».

Давайте приділимо увагу найбільш важливим в нашому випадку пунктам документа.

Загальні вимоги до ліній напругою до 1 кВ

• При підвісці будь-яких незахищених проводів на опорах відстань від них до вікон або балконів при максимальному відхиленні не повинно бути менше 1,5 метрів.
• Над проїзною частиною дороги дроти провешиваются на висоті не менше 6 метрів, над непроїжджою - не менше 3,5 м.

Висота проводів над проїзною частиною і пішохідними доріжками.

• Відстань між проводами при прольоті до шести метрів має бути не менше 10 см, при прольоті понад 6 метрів - не менше 15 см.
• Введення в будівлю виконується на висоті не менше 2,75 м; при цьому для введення використовується ізоляційна труба, форма якої запобігає потраплянню води в будинок.
• Конструкції, на яких встановлюються струмопроводи, виконуються з негорючих матеріалів і повинні мати межу вогнестійкості не менше чверті години.

• Мінімальна відстань від неізольованих проводів до трубопроводу будь-якого призначення - 1 метр. Якщо провід ізольований, відстань не нормується.
• Ізолятори повинні бути вогнетривкими. Традиційно в цій якості використовуються фарфор і скло.

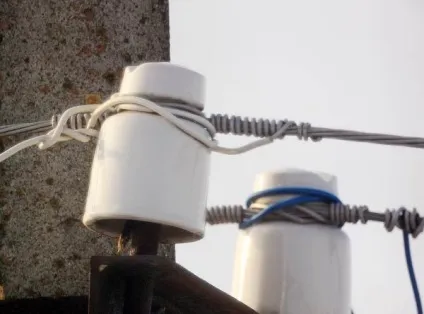

На фото - порцелянові ізолятори.

Вимоги до повітряних лініях напругою до 1 кВ

Опори не повинні перешкоджати проходу і проїзду, перегороджувати в'їзди у двори.

Там, де є ймовірність наїзду автомобіля, опора захищається від зіткнення з ним відбійною тумбою або будь-яким іншим способом.

Всі металоконструкції захищаються від корозії. Спосіб захисту ПУЕ не обмовляється; традиційно для цього використовується фарбування.

Мінімальний перетин проведення для повітряної лінії лімітовано його механічну міцність і визначається матеріалом.

Мінімальний перетин, мм2

Цікаво: для сталевого сплетений дроти лімітована не майдан перетину, а діаметр. Він не повинен бути менше 4 мм.

Відгалуження від найближчої опори виконується тільки і виключно ізольованим проводом. Максимальна довжина відгалуження - 25 метрів.

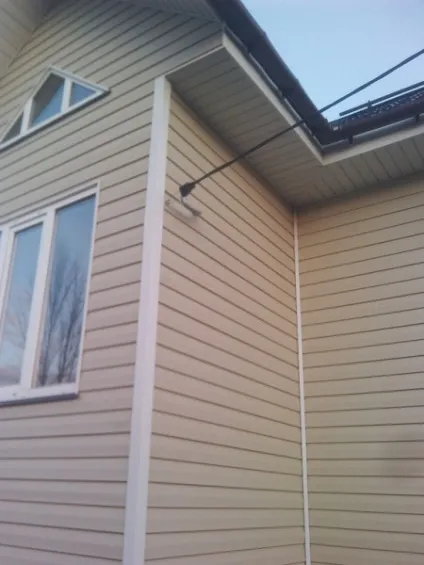

Введення виконаний ізольованим проводом.

Для з'єднання проводів використовуються з'єднувальні затиски або зварювання. Однопроволочние дроти можуть з'єднуватися скруткой з подальшою пропайкой; а ось зварювати їх встик можна. При цьому провід, що відрізняється матеріалом або перетином струмоведучих жили, з'єднується тільки зажимами.

Мінімальний перетин введення в будинок теж лімітовано документом; і в цьому випадку перетин визначається типом дроти:

Мінімальний перетин або діаметр

Яким повинен бути власне стовп?

Для низьковольтних ліній можуть використовуватися залізобетонні, металеві, цельнодеревянниє і дерев'яні з бетонною основою стовпи. Всі породи деревини, крім модрини, обов'язково просочуються антисептиком; деревина модрини сама по собі виключно стійка до гниття.

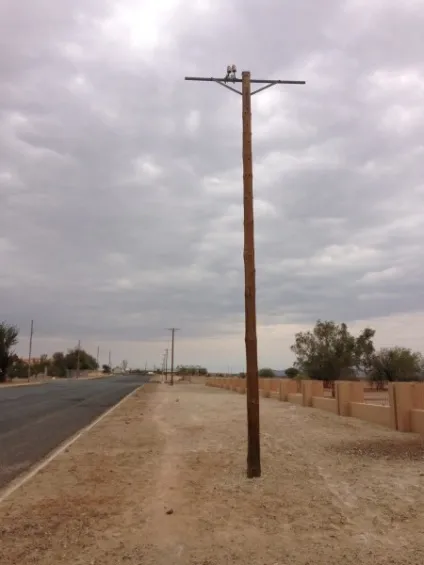

Дерево - найдоступніший матеріал для стовпа.

При використанні дерев'яної опори її мінімальний діаметр (у верхнього торця) повинен складати:

• Для основної лінії електропостачання - 14 см;
• Для відгалуження на будинок (зокрема, для стовпа, що встановлюється на ділянці) - 12 см.

Щодо заглиблення опор документ висловлюється кілька невизначено - «залежно від місцевих умов».

Яким має бути мінімальна відстань від стовпа до оточуючих об'єктів і комунікацій?

Витрати і документи

Яка ціна питання? Чи потрібні для встановлення стовпа і підключення світла на дачі будь-які документи? Незаконні вимоги недобросовісних енергетичних компаній залишимо за межами нашого розгляду: нас цікавить чинне законодавство.

Дослідження приносить несподівані результати: виявляється, плата за підключення одного будинку в садовому товаристві не може перевищувати ... 550 рублів.

Правда, з декількома застереженнями:

• За ці гроші забезпечується максимальна потужність в 15 кВт. Якщо цього недостатньо - доведеться доплачувати.

З побутової техніки ця потужність може бути недостатньою хіба що для електрокотла.

• Максимальна відстань до найближчої енергомережі не повинно перевищувати 300 метрів в межах міста і 500 в сільській місцевості.
• При необхідності побудови лінії електропередачі і / або підстанції в дачному селищі витрати на її будівництво будуть розкидані на всіх, хто зацікавлений в підключенні.
• Провід доведуть лише до кордону дачної ділянки. Всі роботи на його території виконуються власником.

Які документи потрібні для подачі заявки на підключення?

1. Власне заявка.
2. План розташування енергоспоживачів.
3. Копії документів, що засвідчують право власності.
4. Копія статуту садового товариства.
5. Копія рішення загальних зборів СТ про укладення договору на підключення.

Що має статися після подачі пакета документів?

Протягом місяця мережева організація зобов'язана видати техумови, які майбутнім споживачам належить виконати в межах своїх ділянок, і проект договору.

Після його підписання виконавці приймаються за роботу.

Термін її виконання теж регламентований законом:

• При сумарною приєднується потужності до 100 кВт - до 6 місяців.
• При потужності від 100 до 750 кВт - до року.
• При потужності понад 750 кВт - до 2 років.

Що робити весь цей час на ділянці без електрики? Крім тимчасової проводки, кинутої від сусідів через окремий лічильник, ситуацію може врятувати покупка або оренда дизель-генератора для дачі. Зрозуміло, це рішення для літа: опалювати генеруються електрикою, наприклад, неутеплені дачні будинки з блок-контейнерів надмірно дорого.

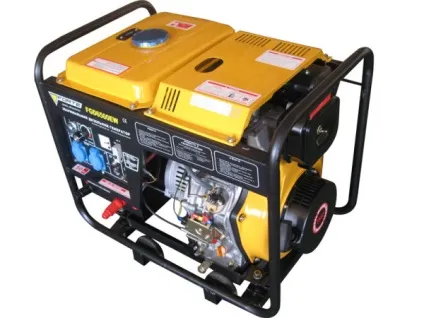

Генератор виручить за відсутності постійного енергопостачання.

самостійна установка

Чи важко поставити стовп на ділянці своїми руками?

Ось найпростіша інструкція по його виготовленню з бруса перерізом 150 мм.

1. Обробляємо брус антисептиком в два-три шари.
2. Збираємо на одному з торців майбутнього стовпа хрестовину розміром приблизно 2х2 метри. Сама хрестовина з'єднується впівдерева; для кріплення до стовпа використовуються оцинковані куточки.
3. Між стовпом і хрестовиною кріпляться чотири укосіни, після чого вся підземна частина (близько півтора метрів) фарбується бітумною мастикою.
4. Під опору відривається хрестоподібна яма, в яку стовп нескладно встановити вдвох за допомогою прив'язаної до його верхівки мотузки. Залишилося лише вирівняти його по схилу, зарити підставу і ущільнити грунт.

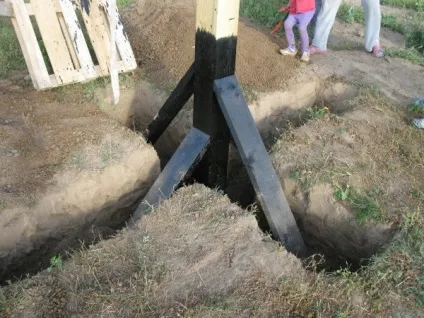

Стовп міцно стоїть на хрестовині.
