Електричний котел опалення своїми руками
Система опалення невеликого заміського котеджу - справа непроста. Варіантів багато, але доведеться вибирати оптимальний. Самий економічний і дешевий - газовий котел з трубної розводкою і радіаторами. Але не у всіх заміських селищах проходить газова труба.
Залишаються інші варіанти, де окремою статтею виділяється електричний прилад, врізаний в систему водяного опалення. Готові агрегати коштують дорого, тому деякі власники котеджів намагаються зробити електричний котел своїми руками. По надійності і експлуатаційними характеристиками він не поступиться заводським, а ось за ціною в кілька разів дешевше.
Конструктивні особливості електричних приладів
Саморобний котел - це ємність, в яку вбудований ТЕН. За допомогою цього трубчастого електронагрівального приладу проводиться нагрів теплоносія, який заливається в систему опалення будинку. Виготовити ємність можна з металевих листів товщиною 4-5 мм. Або можна використовувати будь-який металевий резервуар певних розмірів.
Оптимальний варіант - труба з товщиною стінки не менш 6 мм. Необхідно звернути увагу на її розміри. Вважається, що чим менше обсяг нагрівається теплоносія, тим менше витрат на споживання електроенергії. Тому труба діаметром 219 мм і довжиною 0,5 м підійде для організації опалення в будинку з двома або трьома кімнатами.
Увага! Проводити збірку саморобного котла своїми руками непросто. Тут необхідні навички роботи зі зварювальним апаратом не на рівні любителя. Міцність і надійність зварювальних швів - це гарантія безпеки самого електричного приладу та системи опалення в цілому.
різновиди електрокотлів
Існує кілька типів саморобних котлів, які відрізняються способом підключення.

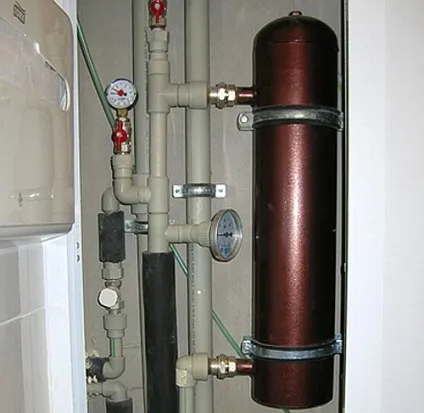

- Електричний міні-котел. Це труба, яка врізається в трубну розводку системи опалення у вхідний контур. Її діаметр більше діаметру труб, встановлених в контурі, в 4-5 разів. У цю трубу своїми руками врізається ТЕН, що підключається до мережі змінного струму. Кріплення електричного міні-котла здійснюється за засобу фланців з установкою прокладок. Це робиться на випадок проведення своїми руками ремонтних робіт. Зробити такий електричний прилад самому не проблема, а, тим більше, грамотно встановити.
- Окремо стоїть саморобний електричний котел. Це складна конструкція, виготовлена з труби і підключена до системи опалення. В її пристрій обов'язково встановлюються прилади безпеки: манометри, термометри, запірні клапани.
Перший варіант може бути використаний для організації опалення в невеликій дачі. Другий потягне і досить великий будинок. Все буде залежати від того, якої потужності ТЕН буде встановлений в електричному котлі. Вважається, що 5 кВт - це потужність, яка може забезпечити теплом котедж в кілька кімнат. Тому доводиться точно підраховувати даний показник для кожного будинку окремо.
збірка електрокотла
Щоб зробити котел своїми руками, необхідно до процесу підготується.
Для цього знадобиться:
- Труба діаметром 219 мм.
- Металевий лист завтовшки 4-5 мм.
- Труба діаметром 25 мм і 50 мм.
- Штуцери під термометр і манометр.
- Зварювальний апарат, болгарка, рулетка, олівець (крейда), електроди.
З труби діаметром 219 мм вирізається відрізок завдовжки 500 мм. У ньому з двох кінців робляться отвори під трубу 25 мм. Отвори можуть розташовуватися на одному боці (по одній лінії) або з двох протилежних. Другий варіант краще, тому що ці отвори є місцями з'єднання патрубків для двох контурів системи опалення: подання та зворотного. При їх розташуванні по діагоналі відбувається більш ефективний нагрів теплоносія.
У саморобному приладі вирізається ще один отвір з боку знизу. Це місце для установки Тена. До нього необхідно приварити трубу діаметром 50 мм з внутрішнім різьбленням. Якщо різьблення нарізати неможливо (тонка стінка), тоді доведеться приварити перехідник. З труби 25 мм вирізують п'ять відрізків по 5-10 см. Три з них будуть використані для ніжок електричного котла, дві для патрубків системи опалення.
З металевого листа своїми руками вирізаються два млинця діаметром 231 мм (це 219 мм плюс дві товщини стінки труби по 6 мм). Один із млинців приварюється з одного краю майбутнього електричного котла. Другий необхідно попередньо підготувати. Це буде верхня кришка приладу, тому в ньому робляться отвори під штуцера термометра і манометра. Після чого кришку можна приварити до електричного котла опалення.
Послідовність складання і монтаж
- В першу чергу приварюються два металевих млинця.
- Ніжки під електричний котел.
- Патрубки для контурів опалення та під ТЕН.
Увага! Патрубок для обратки встановлюється своїми руками вище краю саморобного котла на 5-7 см. З протилежного боку ТЕН (можна збоку). Патрубок прямої лiнiї опалення розташовується нижче верхньої кришки на 5-7 см.
Електричний котел опалення своїми руками виготовлений, його можна підключати до опалення будинку. Якщо трубна розводка опалення складається з металевих труб, то з'єднання патрубків і контурів проводиться за допомогою газозварювання. Якщо труби опалення пластикові, то на патрубки необхідно встановить перехідники від металу на пластик. Самому це зробити нескладно.
Остаточний етап - установка своїми руками Тена. Він просто вкручується по різьбі, щільно притискаючись до країв перехідника. Герметичність стику забезпечує прокладка з жаростійкої гуми або пластику. Встановлюються своїми руками термометр і манометр.
Тепер необхідно підключити ТЕН до мережі живлення. Рекомендується це зробити через окремий автомат, встановлений в розподільному щитку. Попередньо доведеться подбати про проведення кабелю живлення від щита до саморобного котла опалення. Зробити це самому теж нескладно. Проводиться тестування установки на предмет виявлення несправностей і неправильної роботи: опалення заповнюється водою і включається ТЕН.
Якщо все складальні деталі були зібрані правильно, надійно проведена зварювання, точно підібраний ТЕН, то саморобний електричний котел опалення повинен працювати коректно.
