електричний фуганок

У плотницком справі фуганок використовується при необхідності вирівняти поверхню дошки. При цьому робота звичайних механічних фуганків вимагає постійного застосування фізичних зусиль, від чого страждають продуктивність і якість обробки. Тому в арсеналах домашніх майстрів все частіше з'являються електричні фуганки.

Класифікація і пристрій

Розрізняють ручні і стаціонарні електричні фуганки. Першим можна користуватися при обробці порівняно невеликих по довжині дощок. Такий електрофуганок обов'язково оснащується кріпильним вузлом, завдяки якому його можна надійно встановити на наявний робочий верстак. Стаціонарні виконання характерні для теслярських і меблевих майстерень.

Пристрій фуганку - ручного або стаціонарного - однаково: електродвигун через понижуючий редуктор передає крутний момент на робочий елемент - ножовий барабан, забезпечений знімними лезами. Обертаючись, інструментальна головка отримує вертикальну подачу. У комплект зазвичай входить декілька видів ножів, які призначені для обробки деревини з різною твердістю. Таким чином, електричний фуганок відрізняється від механічного тим, що обробка поверхні відбувається в результаті обертального, а не зворотно-поступального переміщення робочої частини інструменту. Кількість ножів в різних моделях може бути від одного до трьох.

Важливим елементом, що гарантує безпеку робіт на ручному електрофуганке, є система управління агрегатом. У корпусі передбачається наявність двох кнопок: тільки при одночасному натисканні на них запускається електродвигун. Там розміщуються також:

Розтруб для підключення пилососа, за допомогою якого можна прибирати накопичується стружку. Для більшості моделей розтруб розміщується в правій частині корпусу, хоча є і виконання, де напрямок викиду стружки можна змінювати.
Запекла рукоятка.
Кнопки.
Ручний гвинт - регулятор глибини стругання.
Бічний упор, за допомогою якого проводиться зміна ширини захоплення оброблюваної поверхні.
Захисний відкидний кожух.
Підошва, яка виконується з шліфованого товстолистового алюмінію.
Роз'єм акумуляторної батареї, куди можна підключити звичайний акумулятор напругою 18 В. Природно, що є кабель довжиною два метри для підключення двигуна до побутової мережі.

Як працювати ручним електрофуганком?

Слід зазначити, що для успішного використання ручного електричного фуганку будуть потрібні практичні навички. Підготовчими операціями є:

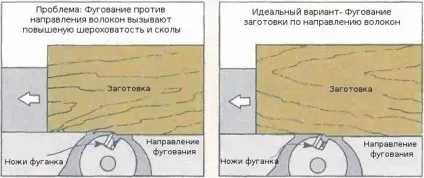

Перед початком робіт слід надійно і зручно закріпити заготовку на верстаті. Роботи рекомендується починати з торцевої частини дошки, і на мінімальній глибині впровадження. Переконавшись в позитивному результаті першого проходу (відсутність виривів деревини, ривків агрегату при його переміщенні і т. Д.) Подачу і глибину можна збільшити. Перед цим агрегат відключають від електроживлення, і чекають повної зупинки ножового барабана. Обов'язковий також попередній огляд дошки, щоб виключити наявність в ній цвяхів і інших металевих предметів.

Для прямолінійності переміщення варто виконувати розмітку дошки суцільною лінією (наприклад, кольоровою крейдою). Крім додаткової гарантії прямолінійності переміщення підошви, це визначає рівномірність обробки: там, де розмітка збереглася, глибина впровадження ножів виявилася менше необхідної.

Стаціонарний електричний фуганок

Стругання бруса значної довжини і поперечного перерізу.
Отримання торців (під будь-яким кутом), вибірку наскрізних пазів та інших фігурних елементів, які важко отримати за допомогою ручного електрофуганка або фрезера.
Обробку масиву шириною до 600 ... 650 мм при довжині до 3000 мм. Товщина вихідної заготовки при цьому не повинна бути менше 12 ... 15 мм.
Обробку особливо міцної деревини (дуб, граб) для якої потужності ручного агрегату недостатньо. При цьому стаціонарні електричні фуганки відрізняються зниженим числом оборотів ножового вала (до 6000 хв -1), проте за рахунок великої потужності - до 6 кВт - дозволяють вести високопродуктивну обробку заготовок.

Іншими технологічними особливостями стаціонарних фуганків є:

збільшена кількість робочих ножів і їх діаметр;
наявність стаціонарно встановленої направляючої лінійки;
можливість регулювання столу по висоті;
відкидні захисні кожухи;
механізм висунення осі ножового вала, що визначає глибину впровадження інструменту в заготовку.

Ножовий вал стаціонарного електричного фуганку розміщується перпендикулярно осі столу в радіальних підшипниках кочення, що компенсує можливі перекоси заготівки при фугуванні, і більш рівномірно розподіляє зусилля між окремими лезами. Стіл агрегату, встановлений на станині, складається з двох частин. Задня (нерухома) встановлюється на лінії осі вала, а регульована передня - по висоті шару, що знімається деревини.

Подача заготовки до валу виробляється або вручну (для моделей з меншою ціною), або автоматично, причому в пам'яті стаціонарного електричного фуганку є кілька програм, які враховують фізико-механічні характеристики деревини. В особливо дорогих моделях можлива одночасна обробка двох площин.

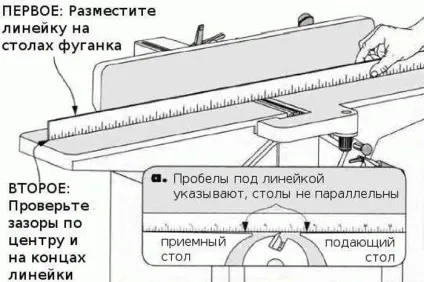

При налаштуванні стаціонарного електрофуганка опускають обидві частини столу, набирають на вал необхідну кількість ножів, і регулюють по індикатору годинникового типу їх паралельність. Після цього встановлюються обидві частини столу з направляючими, і механізм подачі. Безпосередньо перед роботою установка перевіряється в режимі холостого ходу.

Заточка ножів для фуганку

Незважаючи на те, що ножі електричних фуганків виготовляють з високоміцних швидкорізальних сталей типу Р6М5, Р12Ф4К5 і т. П. При інтенсивному використанні вони тупляться. У китайських моделях використовуються ножі з інструментальної сталі типу 9ХС, ті виходять з ладу ще частіше. Зустрічаються моделі де передбачені твердосплавні ножі, які розколюються при попаданні на металевий предмет (про необхідність попереднього огляду заготовки вже було сказано раніше). Таким чином, перед домашнім майстром постає проблема якісної заточування інструменту.

Процес заточування залежить від форми ножа для фуганку. Вона може бути рівною і спиралевидной. Ножі спіралеподібного виконання, хоча за ціною і дорожче, але дозволяють отримувати абсолютно рівну поверхню без необхідності роздільного налаштування кожного леза. У багатьох моделях підвищена довговічність ножів обумовлена конструктивно: там є пристрої поступового зупинки ножового вала, і захисту ножів від попадання в зону їх дії сторонніх предметів.

Заточка ножів для фуганків в домашніх умовах проводиться таким чином. Буде потрібно ручне точило з незасаленним каменем і водяним охолодженням (такі пристосування випускає торгова марка Tormek). Ніж кріплять в тримачі, і за допомогою регулювального гвинта виставляють необхідний кут заточки. Важливо точно уперти спинку ножа в упор, інакше заточка буде виконана з перекосом леза. Переміщаючи держатель вліво-вправо, виробляють заточку, контроль якості якої ведеться за допомогою бігунків, наявних на упорі.

Кращі моделі

З кращих електрофуганков варто виділити наступні:

Від торгової марки Интерскол. Інструмент забезпечений твердосплавними ножами, має легку і одночасно жорстку підошву. Підпружинений кожух дозволяє вести обробку при перевернутому положенні вихідної заготовки. Це можливо через малої ваги електрофуганка.

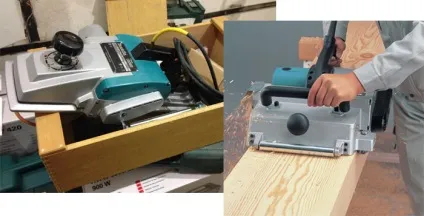

Електрофуганок Makita. Дозволяє обробляти великі площі, оскільки володіє двигуном підвищеної потужності. Є можливість плавно регулювати глибину стругання і автоматично відключати привід при його перевантаженні. Ножі виконані з швидкорізальної сталі.
Апарат Корвет. Оснащується колекторним двигуном, який може плавно змінювати обороти. Допускає, крім фугування, виконання та інших теслярських операцій.
