СХЕМА ДЕТЕКТОРА радіожучкі

Предлагаю вашему рассуждению простую и доступную схему детектора эл.магнитного поля, который более известен под названием "детектор радиожучков". Прилад здатний ловити будь-якого роду електромагнітні хвилі, в межах робочої частоти. Устройство достаточно простое и не вызовет затруднений при сборке и монтаже.

Дроселі використані вітчизняні, марки ДПМ-1 на 100-200мкГн. Кондесатор 68 нФ, можна замінити на підлаштування. Діод ГД507А - високочастотний з граничною частою від 1 ГГц. Для приспособления прибора под более высокие частоты, нужно использовать свч диоды.

Приймальні антеною служить прямокутний відрізок фольганірованного текстоліту розмірами 24x5см, але зовсім не обов'язково саме прямокутної форми, можна просто взяти дві товсті дроту, згорнути кінці і використовувати в якості прийомної антени. Размер антенны зависит от длины замеряемой волны. Виміри проводилися мультиметром, який потрібно побудувати в режим мілівольтметра. Основна перевага даного детектора - широкий діапазон вимірі, діапазон від 0 до 6 вольт.

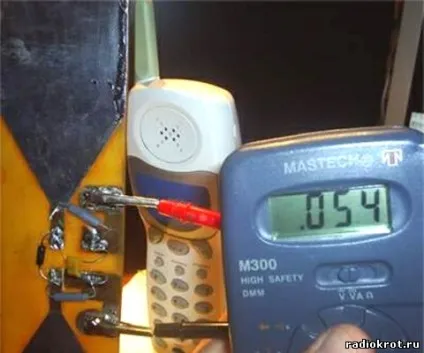

В цілому вимірювання не виходять за межі 150-350 мВ. На фотографіях вироблено вимірювання з блоку живлення точки доступу Wi-Fi - напруга близько 1,2 вольт, максимальне значення доходить до 4,5 В. Данный детектор способен ловить маломощные радиожучки на расстоянии от 3 до 6 метров, им легко пользоваться, поскольку очень легко обнаруживается направление излучателя радиосигнала. Пристрій може виявляти мобільні жучки, які працюють на більш високих частотах, як право професійна прослушка виповнюється саме на таких жучків, оскільки їх дальність дії не обмежена! Розглянутий прилад можна використовувати як детектор поля, їм дуже зручно налаштовувати будь-які радіопередавачі.
