Екосветодіод - рекламний світлодіодний екран своїми руками
Те, яким вийде ваше власне електронне табло. Як Ви можете побачити на картинки нижче екран можна складати, що підвищує кількість сфер застосування.
Перш за все для виготовлення подібного екрана варто запастися наступними матеріалами:
- Власне, самі діодні стрічки;
- Пластикові утримувачі для діодних стрічок з притискної головкою;
- Шуруповерт і шурупи;
- сантиметр;
- Панелі, покриті алюмінієм, для розміщення на них світлодіодних елементів розміром 1000х1000 мм
- Елементи кріплення;
- Три блоки живлення: два по 35А, один на 40А;
- Мікроконтролер.
Першим пунктом потрібно пофарбувати робочу поверхню в той колір, який хочете. Кращим є чорний, так як з ним екран буде дивитися гармонійніше і зображення буде виглядати контрастніше. Для фарбування вибирається спеціальна кольорова плівка і клеїться рідким клеєм до поверхні.
Після того, як Ви наклеїли плівку на поверхню, обріжте зайві шматки по краях так, щоб матеріал не звисав.
Необхідно наклеїти дві прямих смужки на робочу поверхню.
Далі, уздовж цих смужок лінійкою зробити зарубки по 30 мм кожна. Відрізок відповідає відстані між світлодіодами в стрічці.
Врахуйте, що перша оцінка знаходиться на відстані 15 мм. Встановіть пластикові кріплення на тих зарубка, які Ви зробили раніше. Будьте гранично обережні і уважні, так як розташування діодів буде дуже важливо при подальшому візуальному вигляді цілісної картинки.
Після того, як ви розмістите 3-5 кріплень, варто перевірити хід монтування, встановивши діодні стрічки. Це потрібно для того, щоб переконатися, що елементи сидять рівно і не заважають один одному. Якщо все в порядку, то сміливо продовжуйте. Розмістивши всі кріплення, встановлюйте всі діодні лампи. Клейкі стрічки можна використовувати і для другої поверхні, просто переклеївши їх. Виконайте те ж саме і на другий панелі.
Наступний крок: переверніть обидві поверхні, щільно закріпіть і обріжте випирають болти.
Після того, як Ви виконали попередній крок, візьміть металеві куточки. Розміщувати їх потрібно на відстані 20мм від кріплення для світлодіодів. Спершу просвердлити потрібно отвори 3-х міліметровим свердлом, а потім 6-ти міліметровим. Вставити болти і прикрутити куточки гайками.
Після того, як Ви отримали готовий макет для екрану, закріпіть все світлодіодні стрічки в кріпленнях, а потім з'єднайте дроти між собою в такий спосіб. Один з одним потрібно з'єднати трубки починаючи з другої. Наступні дві за ними залишаємо і поки не чіпаємо. Тобто 2-ю і 3-ю з'єднуємо, 4-ю і 5-ю залишаємо. Далі 6-ю і 7-ю з'єднуємо, 8-ю і 9-ю не чіпаємо.
Після цього кусачками обріжте зайву проводку, щоб вона не була сильно довгою і з'єднайте сусідні трубки за відповідними один одному квітам за допомогою спеціальних Коннектер. Зелений з зеленим, синій з синім і так далі.
Крім того, підключаємо дроти для забезпечення харчування. На фото вони червоного і чорного кольору.

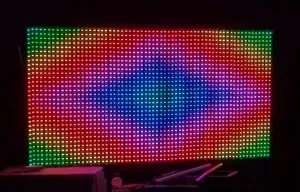

Таким чином з'єднайте всі пари проводів, які залишали вільними. Переходимо до іншої частини ламп, з'єднуємо тубкі 1 і 2, 3 і 4, 5 і 6 ... У підсумку маємо отримати послідовне з'єднання ламп з окремою підведенням харчування. Після остаточного з'єднання і тестування, рекомендується виконати перевірку підключення проводів. Для цього з'єднаєте землю і +5 В з джерелом живлення і подивіться чи працює все коректно. Якщо все з'єднання Ви зробили правильно, то перед Вами буде приблизно таке:
Коли Ви виявите, що з з'єднанням проводів все в нормі, то сміливо переходьте далі до фінальної збірці, пайку і тестування.
На спеціально підібрану алюмінієву панель, розміром 250х400 мм, розмістіть три джерела живлення і, власне, сам мікроконтролер.
Розміщуйте елементи тільки за допомогою клейових стрічок типу 3М уздовж бічних стінок і точок з рідким клеєм зверху і знизу, щоб в подальшому легко деінсталювати непотрібні елементи або замінити їх на більш нові. Перш ніж кріпити панель потрібно з'єднати між собою роз'єми L і N всіх трьох блоків живлення. Після цього керуючий блок кріпиться на задню стінку екрану.
Панель висить на двох болтах і закріплена гайками так, що Ви легко можете демонтувати її для зручності роботи і зміни. Однак, пам'ятайте, що Ви робите все на свій страх і ризик. Після зберіть всі дроти, відсортуйте і зв'яжіть спеціальними скріпками. Скупчення проводів біля з'єднань від двох світлодіодних смужок закріплюються спеціальними стяжками і кріпляться до головної панелі за допомогою спеціального кріплення.
