Двухполярной харчування з однополярного

Нещодавно зіткнувся з такою проблемою, зібрав два підсилювача НЧ на TDA7294, наступним етапом була збірка імпульсного блоку двополярного харчування, але якось не терпілося перевірити працездатність підсилювачів. Природно трансформатора з двома вторинними обмотками на потрібне напруження у мене не виявилося, та й взагалі не було у мене трансформатора з двома вторинними обмотками.

Покопавшись в своєму барахлі, знайшов два не надто потужних трансформатора, кожен мав одну вторинну обмотку, але на різний напруга. Далі я прийняв рішення зібрати плату, яка буде з однієї вторинної обмотки робити двухполярной харчування.

Пристрій, що перетворює двухполярной харчування з однополярного, має наступну схему:

Схема була знайдена в інтернеті, але в ній немає нічого складного і пояснювати роботу даного пристрою я не буду.

Компоненти для збирання:

Випрямний діодний міст

Будь на потрібне напруження і струм

Поширені KBU-610, KBU-810

Плівка або кераміка

Завантажити список компонентів у файлі PDF

Описуваний в цій статті перетворювач двополярного харчування з однополярного не працює з постійним струмом на вході перетворювача. Працює тільки з змінним струмом. Суть пристрою така, що з однієї вторинної обмотки можна зробити двухполярной харчування.

Діодні мости вибирайте будь-які, які є, головне, щоб по напрузі і струму підходили. У мене лежали з давньою розпаювання мости RBA-401, струмом 4 Ампера, напругою 95 Вольт. Для харчування однієї TDA7294 (+ -30В) цього достатньо. Поширені мости KBU-610, KBU-810 та інші.

Якщо ви захочете використовувати даний пристрій на напругу більше 45 Вольт, то слід замінити конденсатори C1, C5 на більш високовольтні. У мене не було електролітів ємністю 4700 мкФ, але були 2200 мкФ, їх я і поставив 4 штуки.

Полярні конденсатори C2, C6 я поставив поліпропіленові, з розбирання комп'ютерних блоків живлення.

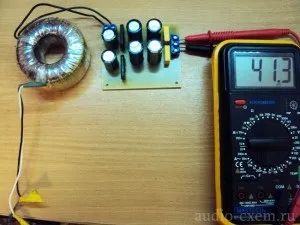

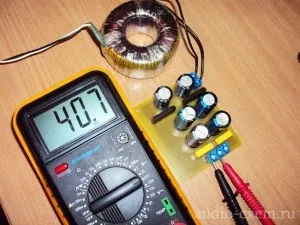

Трансформатор я використовував кільцевої, з одного вторинною обмоткою, напругою 29 Вольт, потужністю 50 Вт. Після випрямлення отримав + -41 Вольт на конденсаторах.

При перевірці я живити TDA7294, вичавив з НЕ приблизно 35 Вт, при цьому просадка напруги склала + -25 Вольт. Велика просадка напруги сталася через слабке трансформатора. На платі перетворювача, все елементи крім мостів були холодні, мости теплі.

Зроблю висновок, що даний перетворювач двополярного харчування з однополярного, працює стабільно, і може використовуватися для живлення підсилювачів НЧ.

Мінус даного пристрою полягає в використанні на його вході тільки змінного струму.
