Одна з головних комунікаційних мереж, необхідних для комфортного проживання в приватному будинку - опалення. Приступаючи до його встановлення, важливо слідувати чіткому алгоритму і дотримуватися ряду певних вимог. У цій статті розповімо про особливості будови і монтажу двотрубної системи опалення.

Комфортний мікроклімат будинків і квартир займає в списку сприятливих житлових умов одне з перших місць. Важливу роль при цьому відіграє опалювальна система. Такі фактори як її тип, принцип циркуляції теплоносія і особливості установки також мають значення. Про те, як виглядають і чим різняться схеми розводки трубопроводу однотрубних і двотрубних систем опалення, а також про особливості їх монтажу, докладно розповімо далі.

Двотрубні опалювальні системи: якими вони бувають і з чого складаються

Найчастіше в будинках і квартирах можна зустріти однотрубну або двотрубну системи опалення. У першому випадку теплоносій має максимальну температуру на початку мережі і мінімальну в кінцевих радіаторах. Це відбувається в результаті охолодження при русі по трубах і батареям. У другому випадку температура теплоносія у всіх радіаторах підтримується на постійному рівні.

Відмінною особливістю двухтрубной опалювальної системи є наявність двох ліній - подає й зворотної. Нагрітий теплоносій через що подає контур рівномірно розподіляється по радіаторів, а після охолодження в них, по трубах відвідного контуру, повертається назад до нагрівального елементу.

Подача води в подібні системи може здійснюватися безпосередньо з водопроводу. Також може бути передбачено наявність розширювального бака (простого або з циркуляцією води). А для забезпечення примусової циркуляції в таких системах встановлюють насос.

На сьогоднішній день існує декілька видів двотрубних систем опалення. Далі докладно розповімо про кожного з них.

У напрямку руху теплоносія, виділяють системи:

двотрубні прямоточні, які характеризуються однаковим напрямком теплоносія в що подає й відводить магістралях;
двотрубні тупикові, в яких теплоносій в подачі й відведення магістралях рухається в протилежному напрямку.

Відповідно до положення розміщуються труб, існує наступний розподіл систем:

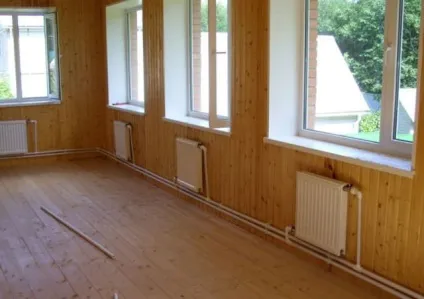

двухтрубная горизонтальна, в якій підключення приладів всього поверху відбувається до одного стояка (розташованому, наприклад, в коридорі або на сходовому майданчику);
двухтрубная вертикальна, в якій до одного стояка підключають опалювальні радіатори з різних поверхів.

Варіант з горизонтальним розташуванням труб найчастіше застосовується в одноповерхових будівлях, здебільшого мають значну протяжність. Системи з вертикальною розводкою в багатоповерхових будинках є більш популярними. Незважаючи на досить високу вартість установки, вони, в порівнянні з першим варіантом, не сприяють утворенню повітряних пробок і відносно прості в експлуатації.

Підключення радіаторів системи кожного наступного поверху в цьому випадку відбувається до вертикального стояка. Відмінні показники теплової та гідравлічної стійкості в рівній мірі властиві як схемами з горизонтальною, так і з вертикальною розводкою.

За типом циркуляції теплоносія встановлюють системи:

з природною циркуляцією - в такій системі теплоносій за рахунок різниці температур рухається по трубах великого діаметра, встановленим з певним ухилом;
з примусовою циркуляцією - в них рух теплоносія відбувається завдяки циркуляційного насосу, що дозволяє монтувати труби невеликого діаметру і без ухилів.

Так як практично всі сучасні моделі котлів оснащені насосом, то встановлюються з ними двотрубні опалювальні системи будуть ставитися до другого варіанту. Двотрубні опалювальні системи з примусовою циркуляцією відрізняє ряд переваг: можливість регулювання температури теплоносія, можливість створення більш протяжного контуру і застосування різноманітних схем монтажу.

Однак даний тип систем повністю залежить від подачі електроенергії. Випадки, коли двухтрубная схема опалення має природну циркуляцію теплоносія, зустрічаються набагато рідше. В основному, вони встановлені і використовуються в невеликих спорудах з котлом малої потужності. Незважаючи на незалежність від електроенергії, ефективність подібних систем набагато нижче, а загальна протяжність, як правило, не перевищує 30 м.

За способом укладання труб двоконтурні системи опалення бувають:

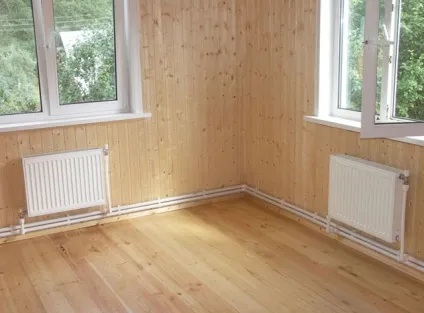

з нижнім розведенням, в якій труби прямої лiнiї розташовані безпосередньо під радіаторами або в підвальному приміщенні;
з верхнім розведенням - передбачає наявність розширювального бака, який повинен бути встановлений в найвищій точці системи.

У першому випадку контур, який здійснює подачу теплоносія, розташовується під підлогою, а також в підвальному або цокольному приміщенні. При цьому котел повинен бути розташований нижче рівня зворотної магістралі і опалювальних батарей.

Також, при нижній розводці, для регулярного видалення повітря з системи, на радіаторах слід встановити крани Маєвського. Для цих же цілей може бути підключений додатковий верхній контур. Другий варіант розводки опалювальної системи передбачає верхнє розташування прямої лiнiї.

У подібній схемі також передбачений розширювальний бак, який розташовують на утепленому горищі, як правило, в найвищій точці системи. У зв'язку з цим, подібна схема не підійде для одноповерхових будинків з плоским дахом і невеликим горищем.

Найчастіше, багатоповерхові будинки оснащені двухтрубной опалювальною системою саме з нижнім розведенням. Тому як через різницю температур теплоносія, в мережі створюється дуже великий тиск, який збільшується від поверху до поверху.

Як правило, всі опалювальні системи включають в себе:

Котел (нагрівальний елемент).
Групу безпеки (манометр, запобіжний клапан, автоматичний).
Насос.
Розширювальний бак.
Труби.
Радіатори.
Додаткову фурнітуру.
Речовини для очищення системи.

Орієнтовна схема двотрубної системи опалення та принцип її роботи виглядають наступним чином. Нагрітий до необхідної температури теплоносій надходить в систему по відходить вгору від котла трубі. Вона, в свою чергу, з'єднана з баком, в якому є слив і сигнальний патрубок.

Від бака по верхній лінії монтують трубопровід, який подає теплоносій в усі радіатори системи. У системах з примусовою циркуляцією відразу на виході з котла (або на вході) встановлюють насос. Лінію повернення теплоносія монтують паралельно магістралі, що подає, поєднуючи з радіаторами і підводячи до нижньої частини котла.

Веде облік витрат теплової енергії відбувається завдяки встановленим термостатам. Також важливо на трубах, які підключені до кожного радіатора системи, передбачити наявність спеціальних кранів. З їх допомогою, при необхідності, можна буде відключити подачу теплоносія в будь-яку з батарей.

Особливості опалювальних систем в будинках з одним і двома поверхами

Якщо має бути встановлювати двотрубну опалювальну систему в будинку з одним поверхом, слід враховувати, що кращим стане вибір на користь вертикальної розводки. Тому що в даній ситуації можна буде використовувати труби рівного діаметра, а високі значення тиску вдасться досягти за рахунок різниці рівнів подає і поворотного контуру.

У випадку з горизонтальним розведенням при природної циркуляції теплоносія, слід робити ухил труб в сторону котла. Цей варіант буде сприяти рівномірному розподілу тепла та створення оптимального температурного режиму в приміщеннях.

У разі планування схеми двотрубної системи опалення багатоповерхового будинку (або двоповерхового, що зустрічається частіше, якщо мова йде про приватних будинках), для того щоб підвищити її ефективність, може знадобитися посилення циркуляції. Цього можна досягти завдяки різній висоті котла і радіаторів другого поверху.

Нагрітий теплоносій спочатку буде надходити в розподільний бак, який встановлений на другому поверсі або горищі, а потім, по похилій трубі, розподілиться по всьому радіаторів системи. Якщо передбачається монтаж системи з природною циркуляцією, тоді труби прямої лiнiї слід встановлювати з ухилом 5 мм кожні 2 м. Можна передбачити і такий варіант, в якому поєднуватимуться однотрубна і двухтрубная схеми опалення.

До можливих мінусів двотрубної системи опалення закритого типу можна віднести велика витрата труб. У зв'язку з чим, ще на етапі планування слід визначитися з їх типом. Як правило, мідні труби для систем опалення коштують дорожче, порівняно з виробами з поліпропілену або металопластику.

Також, слід зазначити, що на якість опалення в приватному будинку впливає сукупність таких чинників, як матеріал виготовлення і перетин труб, наявність або відсутність різних типів запірної арматури, кількість і радіус поворотів комунікацій магістралі.

Монтуємо опалювальну систему правильно

Для того щоб встановлена своїми руками двухтрубная опалювальна система функціонувала ефективно і злагоджено, при її монтажі слід дотримуватися ряду правил:

контур системи складається з двох ліній труб, з яких у верхній теплоносій має найвищу температуру, а в нижній - найменшу;
ухил до останнього радіатора системи повинен становити приблизно 1 відсоток;
в разі якщо розводка має вигляд двох гілок, що відходять від котла і розташованих дзеркально, крайні (кінцеві) радіатори необхідно встановлювати на одному рівні, а нижня лінія контуру повинна проходити симетрично і паралельно верхньої;
для зручності проведення необхідного ремонту і профілактичного обслуговування, технологічні вузли і радіатори слід оснащувати кранами;
утеплення труби, що подає допоможе запобігти зниженню температури теплоносія;
вся необхідна фурнітура (фітинги, вентилі, крани) за параметрами повинна підходити до обраному типу труб;
кріплення сталевого трубопроводу слід проводити з кроком в 1,2 м.

Ще один важливий аспект, який слід враховувати, стосується правильної установки системи. Коли розводка змонтована грамотно, в ній відсутні перехлести і прямі кути, які можуть стати причиною появи повітряних пробок і зайвого опору в системі.

Після детального вивчення даної статті продумати грамотну схему двотрубної системи опалення в приватному будинку не складе труднощів. А вищевикладені рекомендації допоможуть врахувати всі тонкощі, щоб досягти надійного і ефективного результату!
