FM передавач початківця радіопірата. Часть№2

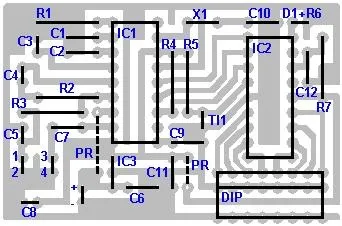

Розташування деталей на друкованій платі

PR = перемичка

Коли, нарешті, з Божою поміччю і українським матом Ви зібрали передавач і синтезатор частоти, то можна приступити до їх спільної налаштування
Для настройки передавача потрібно зібрати найпростіший високочастотний вимірювальний прилад. Схема його показана нижче. Вольтметр повинен бути обов'язково магнітоелектричним (звичайний стрілочний вольтметр до 40-100 вольт), китайський цифровий мультиметр замість нього не підійде, він буде брехати від ВЧ-наведень.
Резистор R1 опором 50 Ом потрібно набрати з 7-8-10 радянських резисторів МЛТ-2 спаяних паралельно - вийти навантаження потужністю 14-20Вт, вона стане в нагоді в подальшому для настройки підсилювача потужності.
Діод раджу застосувати Д2Е-Ж. Так, старий, радянський але, по-перше ВЧ, по-друге напруга до 100В. Коротше дешево і сердито.
Конденсатори керамічні на напругу не менше 60В.

Схема ВЧ-вольтметра

Схема ВЧ-вольтметра

Всі деталі ВЧ-вольтметра треба робити якомога з більш короткими висновками. Краще їх розмістити на самому вимірювальному приладі.
У будь-якому випадку цей прилад буде брехати, але якщо його робити акуратно, то по ньому орієнтовно можна визначити вихідну потужність передавача з похибкою 30%.
До передавача цей прилад підключається за допомогою відрізка 50ти-омного кабелю довжиною приблизно 66-75см.
Так само Вам знадобиться діелектрична викрутка, яку можна зробити з смужки текстоліту без фольги.

Налаштування передавача:
З'єднайте передавач з синтезатором.
Підключіть до антенного виходу передавача Ваш саморобний ВЧ-вольтметр.
Встановіть вимикачі на синтезаторі в комбінацію відповідну обраної Вами частоті.
Увімкніть частотомер або приймач з цифровою індикацією частоти, і налаштуйте його на частоту, яку Ви вибрали.
Подайте харчування на передавач.
Якщо все зроблено правильно і без помилок, то стрілка ВЧ-вольтметра відхилитися на деяке значення.
Якщо в приймальнику пропали шуми, то значить передавач налаштувався на частоту.
Якщо шуми не пропали, то налаштуйте котушку задає L1 розтягуванням або стисненням витків, до їх зникнення.
Обертаючи підлаштування конденсатори по черзі, добийтеся максимальних показань вольтметра. Нормальне значення зазвичай 12-14В.
Якщо Ви хочете що б перебудова Вашого передавача здійснювалася в широких межах, то добийтеся цього розтягуванням або стисненням витків котушки, що задає і виставленням джемперами на синтезаторі мінімальної і максимальної частоти.

Передавач налаштований для роботи з антеною опором 50 Ом.

Якщо щось не працює, то шукайте причину в несправних деталях або в неправильному монтажі. При правильній збірці вся конструкція запускається відразу, це перевірено неодноразово.

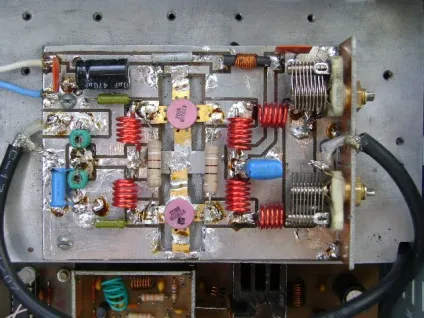

Зовнішній вигляд мого підсилювача:

Спочатку плату я робив під 909е транзистори, тому залишилися квадратні прорізи в платі.
Про всяк випадок я додав блокувальних конденсаторів: червоні - 0,01мкФ, трубчастий - 4700пф, електроліт поставив якийсь попався під руку - 470мкФ.

Список деталей:
резистори:
R1, R2 - 24-27 Ом, потужністю 0,5 Вт
R3, R4 - 91-100 Ом, потужністю 2Вт.

конденсатори:
C1, С2 - підлаштування 7-60пф
С3-0,1 - високовольтний К73-17
С4 - 10-100мкФ х 50В електролітичний.
С5, С6 - КПВМ, з повітряним діелектриком.

Всі котушки внутрішнім діаметром 6 мм, крок між витками 1мм.
L1, L2, L5, L6 - 5 витків, дріт мідний діаметром 1мм.
L3, L4 - 6 витків, дріт мідний діаметром 1мм.
L7 - дросель, 10 витків дроту діаметром 1мм, в емалевої або лакової ізоляції. Мотати на відрізку феритового стержня, діаметром 4 мм і довжиною 12-15мм.

транзистори:
Т1, Т2 - КТ920В або КТ909Б.

Розмір плати 100х70мм під транзистори КТ909.

Розміщення деталей на платі підсилювача:

Примітки по збірці підсилювача потужності:

Підсилювач монтується на платі з двосторонньо фольгованого текстоліту. Плата кріпиться на радіаторі. По краях плати потрібно з'єднати фольгу нижнього шару і верхнього пропаяв перемичками для виключення самозбудження.
Як бачите, плата розрахована на радянські керамічні конденсатори на вході, ємністю 8-30пф. Так що можете встановити і їх, але їх ємності не вистачає що б узгодити вихід передавача і підсилювача потужності, тому паралельно їм потрібно буде додатково ставити конденсатори постійної ємності. Я використовував такі ж зелені конденсатори як і в передавачі і то довелося паралельно нижньому ставити постійний конденсатор, ємністю 47пф.
Для підсилювача потрібен радіатор площею не менше 40см2, а так же блок або джерело живлення, який зможе забезпечити струм 5А
При використанні транзисторів КТ909Б, оптимальним харчуванням для підсилювача є напруга 18В, а не 24В як зазначено в довіднику, тоді можна отримати потужність приблизно 40-45Вт. При 24В ці транзистори горять як сірники.
При харчуванні передавача і підсилювача напругою 18В, передавач потрібно живити від 12В кренки, розміщеної на невеликому радіаторі.
При використанні транзисторів КТ920В нормальне напруга живлення 12-14В, вихідна потужність в цьому випадку виходить 20-30Вт.
Струм всієї конструкції лежить в діапазоні від 2,2 до 3х-4х ампер. Залежно від обраних транзисторів і випромінюваної потужності.
Вихідні конденсатори можна застосувати тільки з повітряним діелектриком, тому що кераміка, пластик і т.п. плавитися і вигорає, при потужності передавача вище 15-20Вт, а разом з ними і вихідні транзистори.

Налаштування:
Підключіть до передавача зібраний підсилювач потужності за допомогою відрізка 50ти-омного коаксіальногокабелю.
На вихід УМ підключіть навантаження з ВЧ-вольтметром.
Увімкніть живлення.
Підлаштовуючи конденсатори, добийтеся максимальних показань вольтметра при мінімальному нагріві вихідного транзистора передавача - це говорить про його правильному узгодженні з УМ (радіатор транзистора звичайно може бути гарячий, приблизно 50-70 градусів, але це нормально).
Підсилювач налаштований.

НЕ ВКЛЮЧАЙТЕ ПЕРЕДАВАЧ І УСИЛИТЕЛЬ БЕЗ НАВАНТАЖЕННЯ # 33; - відразу згорять вихідні транзистори # 33;
Врахуйте, що навантаження набрана з 6-8-10ті резисторів МЛТ-2 може згоріти при довгому включенні, тому включати передавач для настройки потрібно на 30-40сек, а потім давати навантаженні охолонути. Чи не обпечіться про неї.
Чи не суньте пальці в вихідний контур і конденсатори, можна отримати непоганий опік ВЧ-струмами.

Визначити вихідну потужність передавача і підсилювача за допомогою Вашого ВЧ-вольтметра можна наступним чином.
Припустимо вольтметр показує ВЧ-напруга рівне 30В. Звідси:

30х2 = 18Вт
50 (опір навантаження ВЧ-вольтметра, Ом).

Ну що ж, з ВЧ-частиною розібралися, тепер приступимо до отримання прийнятного звуку. А для цього нам знадобитися стереокодер. Ті з Вас, хто має досвід по збірці і налагодженню НЧ аудіопристроїв, можуть зібрати різні стереокодер представлені в розділі Піратське радіо. Я ж пішов по шляху найменшого опору і застосував спеціалізовану мікросхему для цього - ВА1404.
Що б не говорили про цій мікросхемі різні люди, явних недоліків у її звучанні я не почув. Звук був непоганий і, за відгуками, навіть хороший. Так що ця Мікра - саме те для початківця.
Єдиною перешкодою був кварц на 38кГц, але мені все ж вдалося його дістати.

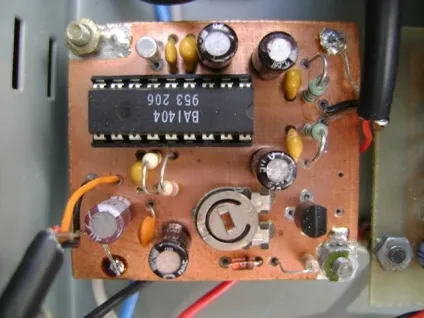

Зовнішній вигляд мого кодера:

схема

Друкована плата:
Розмір плати 40х45мм.
