Друковані матеріали для aculaser c2600
Контейнер заповнений відпрацьованим тонером.
* У цьому місці відображаються літери C, M, Y або K, що позначають колір тонера, що підлягає заміні. Наприклад, повідомлення Y Toner- Low (Мало тонера Y) означає, що в жовтому залишилося мало тонера.
Навіть при появі повідомлення Replace Toner uuuu або Replace Photocondctor (Замініть Фотокондуктор) на РК-панелі можна продовжити друк, натиснувши кнопку N Start / Stop на панелі управління. Повідомлення на РК-панелі змінюється з Replace Toner uuuu або Replace Photocondctor (Замініть Фотокондуктор) на uuuu Toner Low (Закінчується тонер кольору uuuu) або Photocondctor (Фотокондуктор зношений).
При друку з використанням зношених якість не гарантується.
Друк припиняється, якщо закінчується може пошкодити принтер.
Для заміни зробіть наступне.
1. Підготуйте новий кольору (K, C, M або Y), що показується на РК-панелі.
2. Відкрийте кришку D.

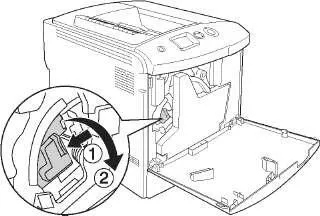

3. Візьміться за ручку і нахиліть її до себе.
4. Дістаньте порожній з принтера.
5. Зніміть захисні матеріали з нового і обережно струсіть його кілька разів.
6. Дістаньте новий з упаковки і зніміть з нього пластикову захисну кришку.
7. Вставте новий в принтер.

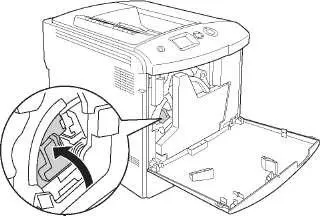

8. Закрийте кришку відсіку.
9. Закрийте кришку D.
Photoconductor Unit (Фотокондуктор)
Фотокондуктор важить 1,3 кг. Обов'язково щільно тримайте його за ручку при перенесенні.
При заміні не тримайте Фотокондуктор на світлі довше трьох хвилин.
Чи не подряпайте поверхню барабана. Також забороняється торкатися до барабану, тому що ваші пальці можуть залишити на його робочої поверхні жирові відбитки, що погіршить якість друку.
Щоб забезпечити найвищу якість друку, зберігайте блок фотокондуктора далеко від прямого сонячного світла, пилу, соляних парів або викликають корозію газів (наприклад, амонію). Уникайте сховищ з екстремальними умовами і різкими перепадами температур і вологості повітря.
Прибираючи блок фотокондуктора на зберігання, обов'язково одягніть на нього захисну кришку і помістіть його в запаяний що не пропускає світло пакет і в коробку, в якій блок продавався, потім помістіть його в безпечне місце, поклавши на рівну поверхню.
Чи не нахиляйте блок фотокондуктора.
Заміна блоку фотокондуктора
Для заміни блоку фотокондуктора, контейнера для відпрацьованого тонера і фільтра виконайте наступні дії.
1. Відкрийте кришку D.
2. Вийміть фільтр з принтера.
3. Розпакуйте новий фільтр. Вставте новий фільтр в принтер.
4. Вийміть контейнер для відпрацьованого тонера.
5. Зніміть кришку і закрийте їй отвір для контейнера для відпрацьованого тонера.
Якщо вам знадобиться поставити колектор на підлогу, поставте його на плоску поверхню стороною з кришкою вгору, щоб не пролити тонер.

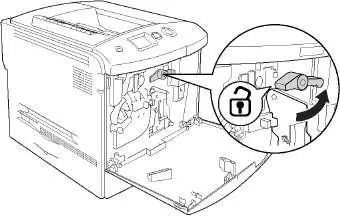

6. Поверніть синю ручку на передній панелі фотокондуктора, як показано нижче.
7. Утримуючи ручку блоку фотокондуктора, потягніть її на себе, щоб вийняти блок з принтера.
8. Зніміть упаковку з нового блоку фотокондуктора і зніміть захисну кришку.
Не торкайтеся до стрічки у верхній частині пристрою і до зеленої області фотокондуктора. Інакше якість друку може погіршитися.

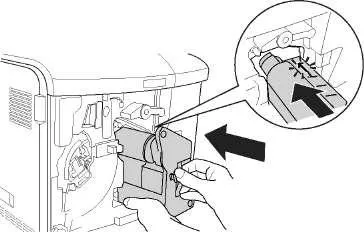

9. Тримаючи блок фотокондуктора за ручку, вставте його в принтер.

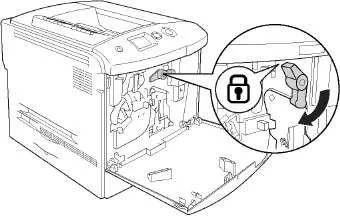

10. Поверніть синю ручку в початкове положення.

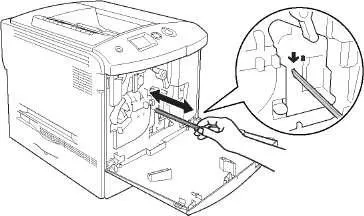

11. Візьміться за ручку прочищення [a] і кілька разів повільно натисніть і витягніть її.
12. Вставте новий колектор для відпрацьованого тонера в принтер.
13. Закрийте кришку D.
Fuser Unit (Піч) Запобіжні заходи
Завжди дотримуйтесь наступних правил безпеки при заміні.
Не торкайтеся поверхні. Це може погіршити якість друку.
Піч може бути дуже гарячою, якщо принтер недавно використовувався. Вимкніть принтер і почекайте 30 хвилин, щоб грубка охолола, перш ніж змінювати її.
Не спалюйте відпрацьовані. так як вони можуть вибухнути і нанести травму. Утилізуйте їх відповідно до місцевого природоохоронного законодавства.
Тримайте в місцях, недоступних дітям.
Заміна блоку грубки
Для заміни грубки зробіть наступне.
1. Вимкніть принтер і почекайте 30 хвилин, щоб грубка охолола.
2. Натисніть на засувку кришки A вліво і відкрийте кришку.
3. Відкрийте кришку B.
4. Поверніть ручки по обидва боки печі, щоб відкрити фіксатори.
5. Вийміть грубку з принтера, як показано на малюнку.
6. Зніміть упаковку з нового блоку грубки і зніміть захисну кришку.
7. Опустіть грубку в принтер, тримаючи за ручки і стежачи за тим, щоб напрямні виступи увійшли в отвори в нижній частині пристрою.
8. Поверніть ручки по обидва боки печі, щоб закрити фіксатори.
Переконайтеся, що замки повністю закриті.
9. Закрийте кришки B і A.
Контейнер для відпрацьованого тонера Запобіжні заходи
Завжди дотримуйтесь наступних правил безпеки при заміні.
Не використовуйте повторно тонер з колектора для відпрацьованого тонера.
Не спалюйте відпрацьовані. так як вони можуть вибухнути і нанести травму. Утилізуйте їх відповідно до місцевого природоохоронного законодавства.
Тримайте в місцях, недоступних дітям.
Заміна контейнера для відпрацьованого тонера
Виконайте наступні дії для заміни контейнера для відпрацьованого тонера і фільтра.
1. Відкрийте кришку D.
2. Вийміть контейнер для відпрацьованого тонера.
3. Зніміть кришку і закрийте нею контейнер для відпрацьованого тонера.
При установці контейнера для відпрацьованого тонера розміщуйте його на плоскій поверхні стороною з отвором вгору, щоб тонер не витікав.
4. Встановіть новий контейнер для відпрацьованого тонера в принтер.
5. Вийміть фільтр з принтера.
6. Розпакуйте новий фільтр. Вставте новий фільтр в принтер.
7. Закрийте кришку D.
