Охолодження води в системах кондиціонування, холодопостачання і в деяких технологічних процесах дуже важливо. Для цього застосовуються багато методів, в тому числі і таке холодильне обладнання, як градирня. Вони використовуються досить давно і можуть бути різних типів.

У сучасних системах найбільшого поширення набула суха градирня - драйкулери. У них здійснюється охолодження циркулюючої рідини-теплоносія за допомогою проходить через пластинчастий теплообмінник зовнішнього повітря.

Сфера застосування

Драйкулери застосовуються для отримання охолодженої води, яка застосовується для забезпечення виробництва і його процесів, так само вони використовується для чілерів і інших холодильних агрегатів. Часто вони використовуються для охолодження електрогенераторів і двигунів.

У системах кондиціонування і вентиляції громадських та промислових будівель драйкулери часто застосовується для вільного охолодження повітря (фрікулінга). Дуже вигідно використання таких систем для приміщень з постійним виділенням тепла, незалежно від пори року.

Для центрів обробки даних і серверних використання непрямого фрікулінга дозволяє істотно скоротити використання електроенергії.

Конструкція і принцип роботи сухих охолоджувачів

Розглянемо докладніше це холодильне обладнання. Конструктивно драйкулери складається з наступних компонентів:

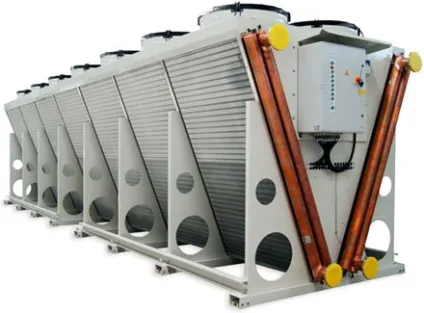

• Пластинчастий мідно-алюмінієвий теплообмінник. Може мати як горизонтальне, так і вертикальне виконання. Ефективно використання V-подібної компоновки.


• Вентилятор. Зазвичай це один або кілька осьових вентиляторів діаметром 400-630 мм. У моделях з V-подібним розташуванням теплообмінника діаметр може досягати 1000 мм. У системах з великою продуктивністю можливе використання відцентрових вентиляторів.


• Захисна та регулююча автоматика, частотні перетворювачі для зміни кількості оборотів вентилятора.


Теплоносій за допомогою циркуляційного насоса подається на вхід драйкулери, де відбувається його охолодження до рівня температури зовнішнього повітря. Теплоносієм може служити вода, або інертні для міді розчини хлориду кальцію, пропилен і етиленгліколю.

В теплообміннику потоком повітря від вентиляторів рідина охолоджується. Рівень охолодження регулюється продуктивністю вентиляторів за допомогою автоматики. Подальше використання рідини регламентується технологічним процесом - це може бути охолодження приміщень або обладнання.

Схеми охолодження і переваги застосування

Ефективність використання драйкулери досягається відсутністю в їх складі агрегатів з високим споживанням електроенергії. На відміну від компресійних машин в них відсутній компресор, який споживає левову частку ресурсів. Системи драйкулери можуть експлуатуватися як самостійно, так і в комбінації з холодильними машинами.

Найпоширеніші варіанти роботи таких систем в різний період року:

• У літній період, при високій вуличній температурі драйкулери не використовуються. Теплоносій подається прямо на вхід чилера, охолоджується і надходить в охолоджуване приміщення або на технологічний процес. Сухий охолоджувач в такому варіанті може служити тільки для охолодження конденсатор чилера, якщо він водяний.


• У зимовий період чиллер не використовується. Рідина надходить на вхід драйкулери, там охолоджується холодним зовнішнім повітрям і далі повертається в приміщення. Це і є непрямий фрікулінг.


• У перехідні періоди схеми роботи можуть змінюватися в залежності від конкретних зовнішніх температур і теплопоступлений в приміщенні.


Основні переваги драйкулери:

• Низький рівень споживання енергії.


• Циркуляція теплоносія по закритому контуру дозволяє уникнути втрат води.


• Немає необхідності постійного підживлення контуру.


• Низька вартість і малий час окупності.


• Простий монтаж і обслуговування.


• У деяких випадках можна просто купити теплообмінник без додаткового дорогого холодильного обладнання.


Відомі виробники випускають і охолоджувачі гібридного типу. При високих зовнішніх температурах вони використовують адіабатичне охолодження. Це збільшує період використання фрікулінга, але велика кількість води використовується для зрошення теплообмінника.
