Дорновий трубогиб - види, конструкція, виготовлення своїми руками

Серед усіх типів обладнання для гнуття труб дорновий трубогиб відрізняється специфічною конструкцією, яка і визначає його функціональні можливості. Устаткування даного типу, що дозволяє отримувати рівні і точні згини, користується великою популярністю в різних галузях промисловості. Про те, за яким принципом працюють дорновие трубогиби і чи можна виготовити їх своїми руками, ми і поговоримо в цій статті.

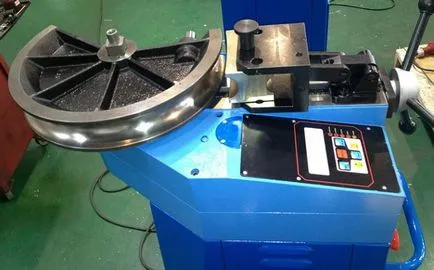

Промисловий напівавтоматичний трубогиб CE-51 Master для високоточної гнуття труб

Які бувають трубогиби

Значення труб в житті сучасної людини дуже складно переоцінити, вони використовуються практично повсюдно. Це не тільки незамінні елементи для транспортування рідких і газоподібних середовищ, але і металовироби, з яких створюються конструкції різного призначення. Однак для того щоб використовувати трубу в якості елемента трубопроводу або металевої конструкції, їй необхідно надати необхідну геометричну форму, для чого і застосовуються трубогиби.

За допомогою трубогибов трубах можна надавати практично будь-який кут загину (головне, щоб радіус вигину був не менший двох радіусів самої труби). Якщо не використовувати трубогиби, а формувати необхідну геометрію трубної конструкції за допомогою фітингів, це значно знизить надійність виробу.

Гнучка спіралі на дорновом трубозгинаючого автоматі

Сьогодні використовують декілька типів трубогибов:

• арбалетної конструкції;
• з гідравлічним приводом;
• електричні;
• ручного типу;
• виготовлені своїми руками.

По суті, всі подібні пристосування працюють за одним принципом: заготовка надійно фіксується, а потім під тиском її ділянці надають необхідний вигин.

У трубогиба різних видів використовуються різні схеми впливу. Так, в пристроях гідравлічного і арбалетного типу на ділянку вироби, який необхідно зігнути, виявляється точковий вплив. Інша схема передбачає використання спеціальних роликів, на які труба як би намотується, вигинаючись на необхідний кут. За другою схемою працює і дорновий трубогиб, який, на відміну від пристосувань іншого типу, має в своїй конструкції спеціальний елемент - Дорн.

Переваги використання трубогибов з дорном

Щоб зрозуміти, навіщо треба було винаходити трубогиб з дорном, слід розібратися в тому, як протікає процес згинання труби і чим він для неї загрожує.

Як вже говорилося вище, труби згинають, впливаючи на них тиском, створюваним за допомогою гідравлічного, електричного або ручного приводу. У стінках згинаного ділянки діють сили, які мають протилежний зміст. Так, стінка, розташована на внутрішньому радіусі загину, починає деформуватися на стиск, в результаті чого на її поверхні утворюється хвилястість - гофра. Стінка вироби на зовнішньому радіусі загину, навпаки, розтягується і стоншується. Це, природно, призводить до її ослаблення, яке в окремих випадках (при згинанні на великі радіуси) може доходити до 50%.

Зліва - труба, зігнута в дорновом трубогиб, праворуч - зіпсована в простому пристосуванні заготівля

В результаті описаних процесів згинатися труба деформується і втрачає свою початкову міцність. Особливо сильно деформуються при згинанні тонкостінні вироби, виготовлені з м'яких металів.

Деформаційні процеси можна мінімізувати, якщо поміщати у внутрішню частину труби спеціальний стабілізатор, в якості якого і виступає Дорн. При наявності останнього процес гнучкі протікає більш плавно, а стінки вироби деформуються значно менше.

Якщо товстостінні сталеві вироби ще можна гнути на бездорнових пристосування, отримуючи прийнятну якість згину, то трубогиб для тонкостінних труб, виготовлених з м'яких металів, обов'язково повинен бути дорнового типу. Якщо ви спробуєте зігнути такий виріб без використання внутрішнього стабілізатора, то гарантовано отримаєте сильно деформовану конструкцію.

Як дорна, який перед початком гнучкі труби вставляється в її внутрішню частину, використовують зазвичай довгу металеву пружину. Поверхня такої пружини для забезпечення кращої стабілізації може бути покрита шаром поліуретану.

Пружини для заповнення внутрішнього простору труби

Види дорнових трубогибов і особливості їх конструкції

Дорновий трубогиб через особливості своєї конструкції може бути тільки стаціонарним. Навіть верстати, виготовлені для побутових потреб своїми руками, відрізняються масивністю. Серійні трубогиби дорнового типу не бувають ручними, для їх роботи необхідно перебуватиме під напругою.

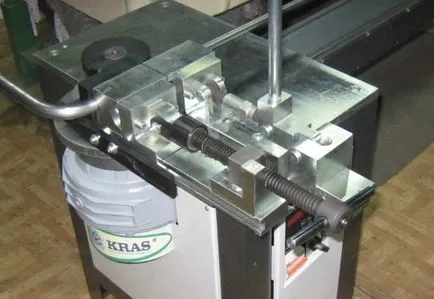

Універсальний трубогнуття дорновой верстат Stankras

Серед дорнових трубогибов зустрічаються напівавтоматичні та автоматичні пристосування. Більш дорогим, природно, є повністю автоматизоване обладнання. Усіма робітниками процесами, що протікають на таких трубогиба, управляє система ЧПУ, в пам'ять якої попередньо заносяться всі необхідні параметри: тип матеріалу і клас труби, кут загину і його радіус, тиск притиску, швидкість повороту гибочного вузла та ін. Для обслуговування такого обладнання, яке дозволяє досягати високої ефективності робочого процесу, не потрібно багато людей.

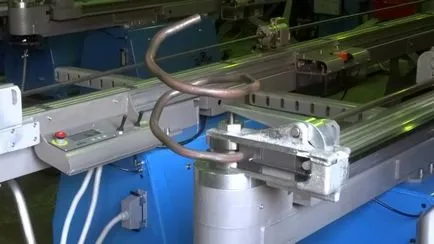

Автоматична дорновая трубозгинаючого машина з ЧПУ

Напівавтоматичний дорновий трубогиб, на якому частина технологічних операцій виконується в ручному режимі, вимагає вже більшої уваги з боку робочого персоналу. Однак в тих випадках, коли необхідно гнути вироби з різного матеріалу і з різними геометричними параметрами, доцільніше використовувати дорновий трубогиб напівавтоматичного типу, який також значно дешевше автоматичного обладнання.

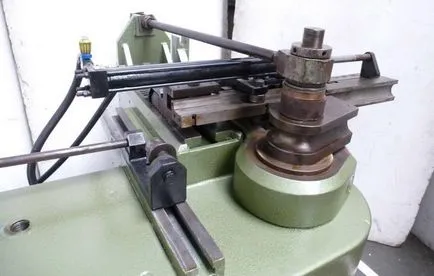

Гнучкі головка з вузлом подачі дорна

Будь трубогиб дорнового типу складається з наступних конструктивних елементів:

• рами з направляючими, на яку кріпляться і позиціонуються всі елементи обладнання;
• чавунної головки, за рахунок якої створюється гнучкий момент;
• гідравлічного бустера, що підсилює дію гибочной головки;
• патрона, в якому фіксується заготовка (з його допомогою також задається площина загину);
• гибочного ролика, що задає радіус загину;
• затискних колодок, що фіксують виріб на ділянці виконання загину;
• дорнових оправок і тяг, на яких вони кріпляться;
• натяжної кронштейна, за рахунок якого на трубогиб встановлюються тяги з дорновимі оправками.

Принцип роботи дорнового трубогиба

Виготовлення трубогиба дорнового типу своїми руками

З огляду на той факт, що вартість серійного дорнового трубогиба досить висока, багато домашні майстри замислюються над тим, щоб виготовити таке пристосування своїми руками. При бажанні і наявності навичок роботи зі складними технічними пристроями зробити це можливо. Слід, однак, враховувати, що це буде найпростіший ручний трубогиб, який тим не менш дасть вам можливість виконувати якісну гнуття тонкостінних виробів з м'яких металів.

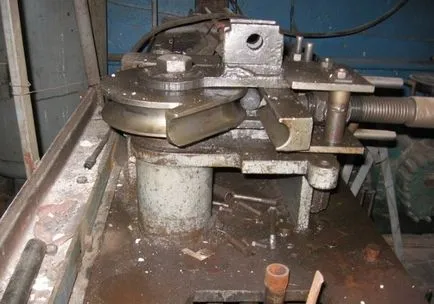

Саморобний трубогиб дорнового типу

Найскладніше при вирішенні даного завдання - це виготовити своїми руками масивну раму дорнового трубогиба, на якій будуть фіксуватися всі його конструктивні елементи. На рамі такого ручного трубогиба кріпляться многоручьевим гнучкі ролики, які надають трубі необхідний радіус загину, затискні колодки і ексцентрик, що забезпечує фіксацію труби в потрібному положенні.

Елементом, який буде чинити тиск, є завзяте пристосування, що складається з упору, притискних колодок, скоби і клина. Управляється даний вузол дорнового трубогиба за допомогою гвинта, на кінці якого фіксується штурвал.

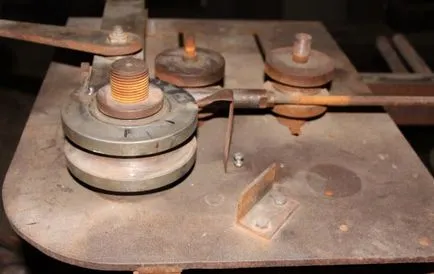

Хорошим підставою для саморобного трубогиба буде товста сталева плита

Модель механізму подачі дорна

Натяжна кронштейн, на який встановлюються тяги і дорновие оправлення, також кріпиться на рамі трубогиба. В якості приводу саморобного трубогиба можна використовувати лебідку, яку з'єднують з згинаючим сектором за допомогою блоків і сталевих канатів. За рахунок тяги, створюваної лебідкою, буде забезпечуватися як робочий хід гибочного ролика, так і його повернення в початковий стан.

Якщо ж вам доводиться виконувати згинання тонкостінних труб різного діаметру не від випадку до випадку, а досить часто, краще придбати універсальне серійне обладнання, тому що самостійне виготовлення дорнового трубогиба - завдання не з легких.
